Phay CNC

QSM-215

Compact CNC Machining Center

Máy phay CNC 3 trục hiệu suất cao, khung đúc nguyên khối và ray trượt tuyến tính cho gia công cơ khí chính xác.

Số trục điều khiển: 3
Tốc độ trục chính: 24.000 rpm
Công suất trục chính: 2,2 kW
Hành trình X/Y/Z: 250 × 150 × 300 mm

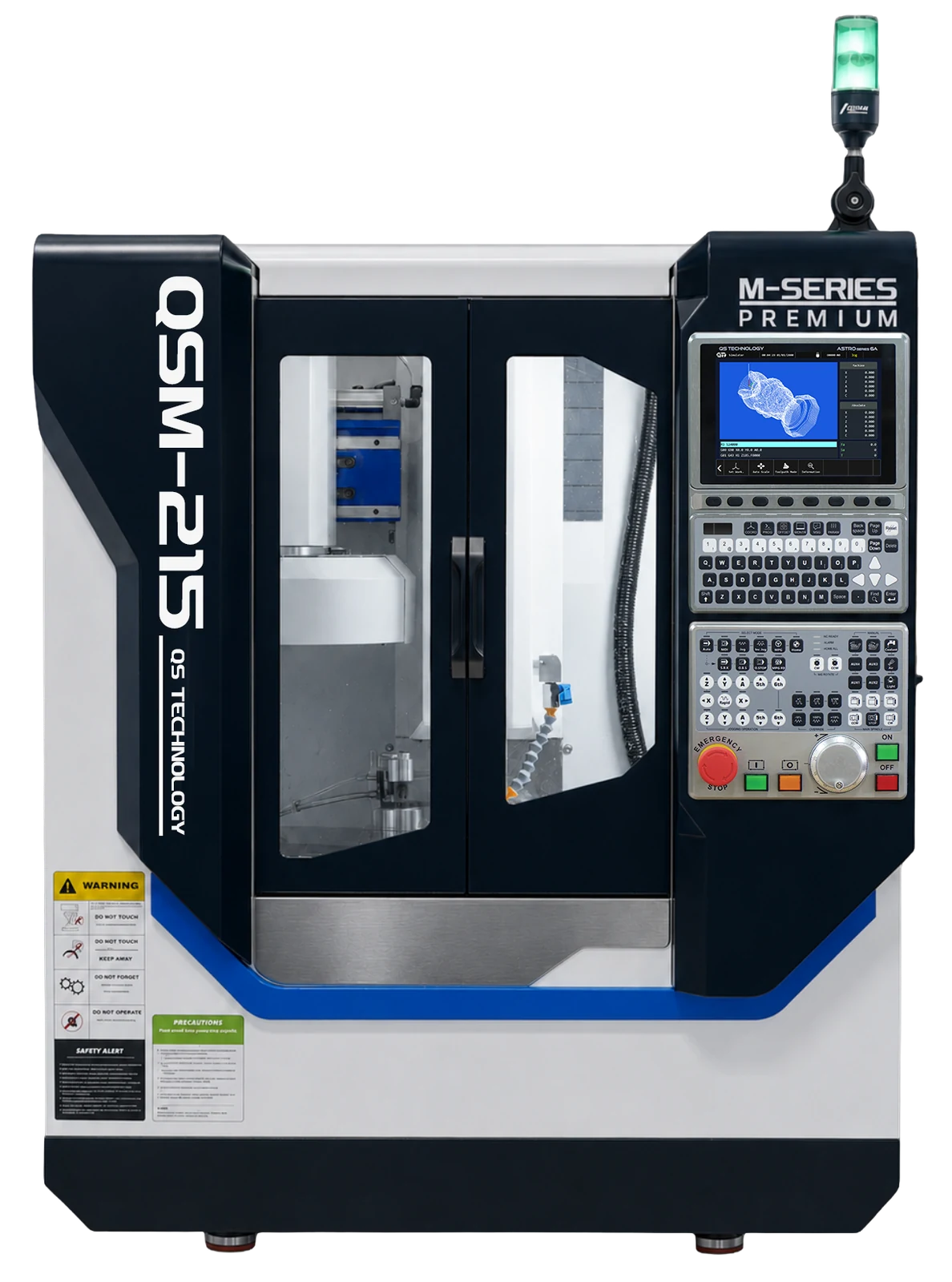

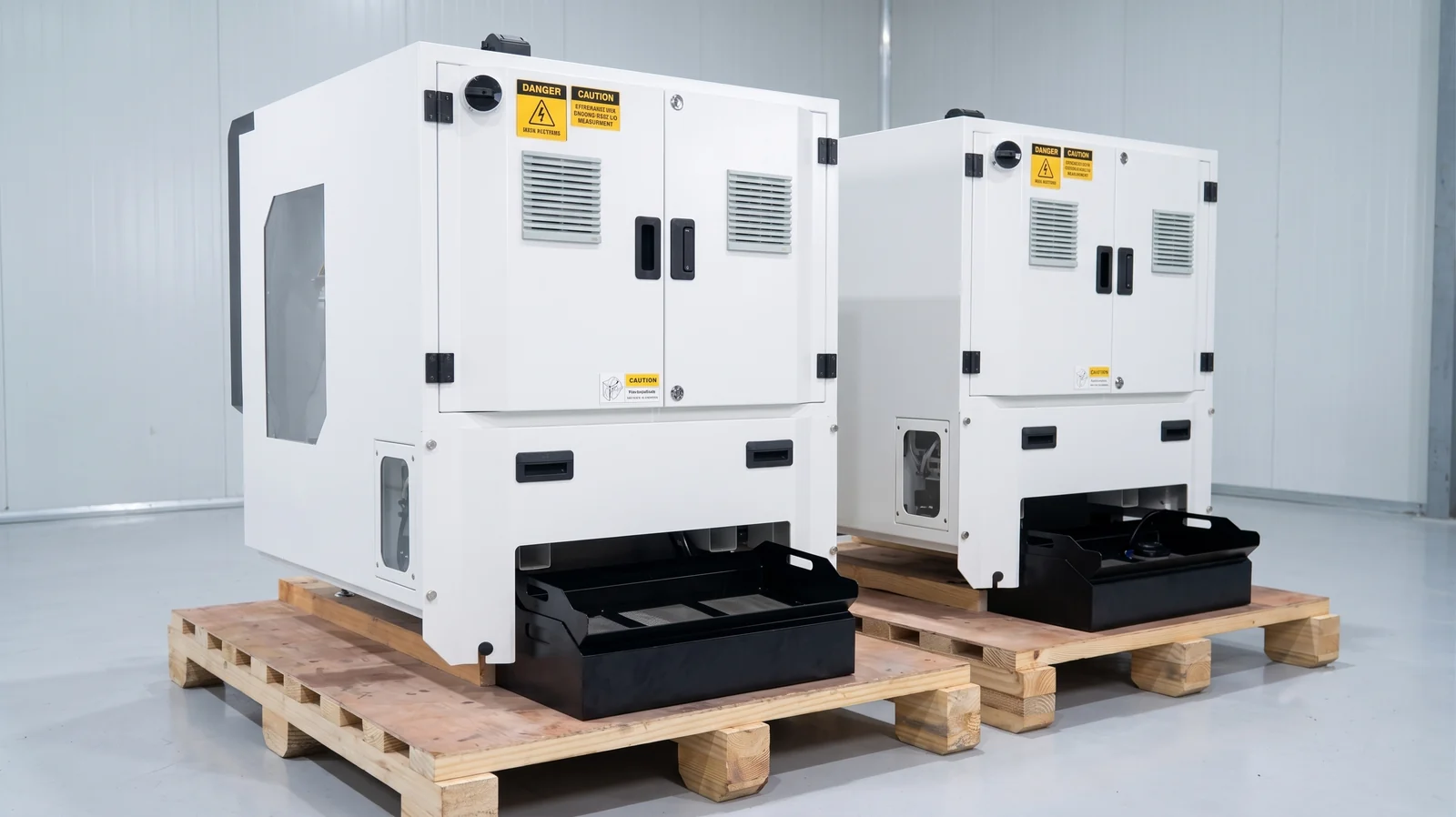

QSM-215 — Mặt trước3 trục

Ứng dụng phù hợp

Gia công chi tiết chính xác

Chi tiết dung sai nhỏ, yêu cầu bề mặt hoàn thiện cao.

Sản xuất linh kiện

Linh kiện cơ khí, đồ gá và chi tiết máy theo lô.

R&D và tạo mẫu

Gia công nguyên mẫu phục vụ nghiên cứu và phát triển sản phẩm.

Đào tạo CNC

Kích thước gọn, phù hợp đào tạo và thực hành vận hành CNC.

Điểm nổi bật

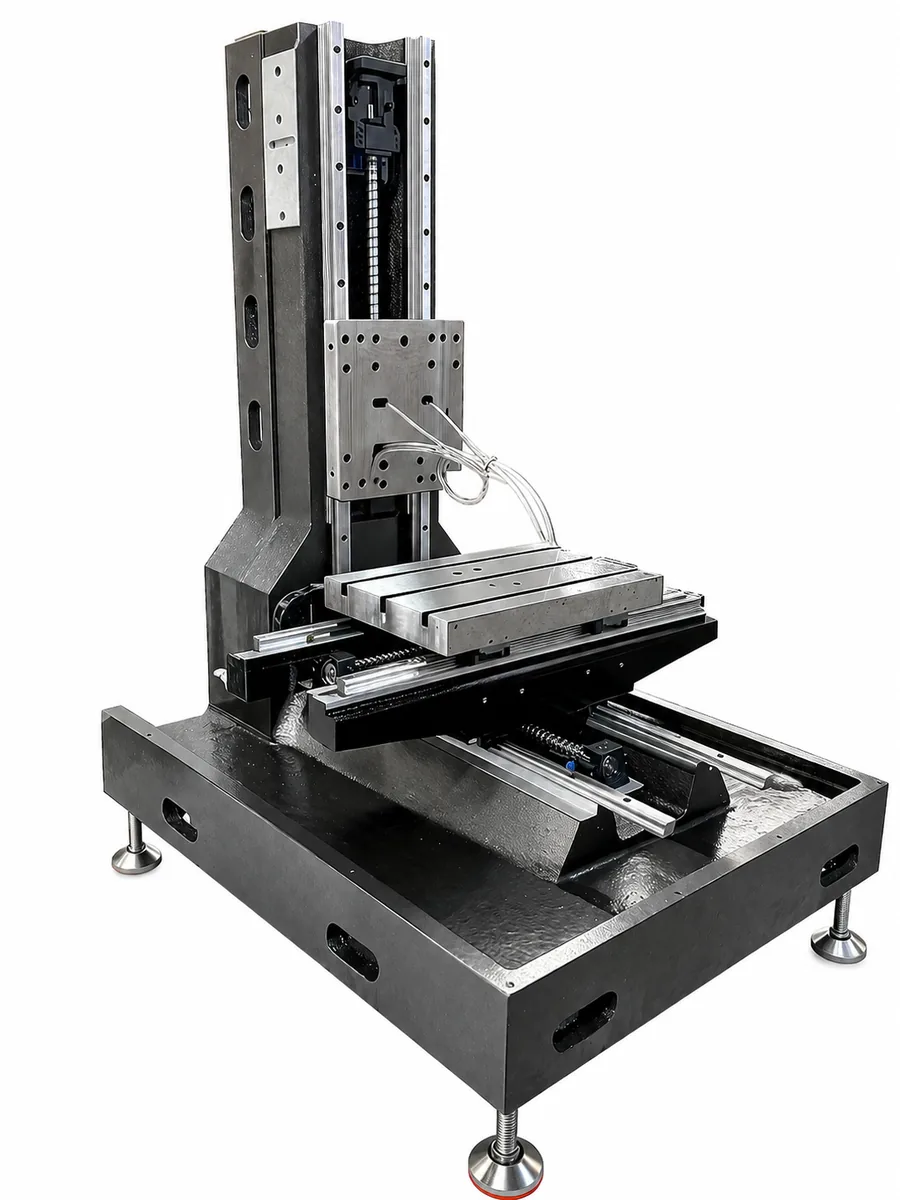

Đúc nguyên khối

Tăng độ cứng vững, giảm rung lắc khi gia công.

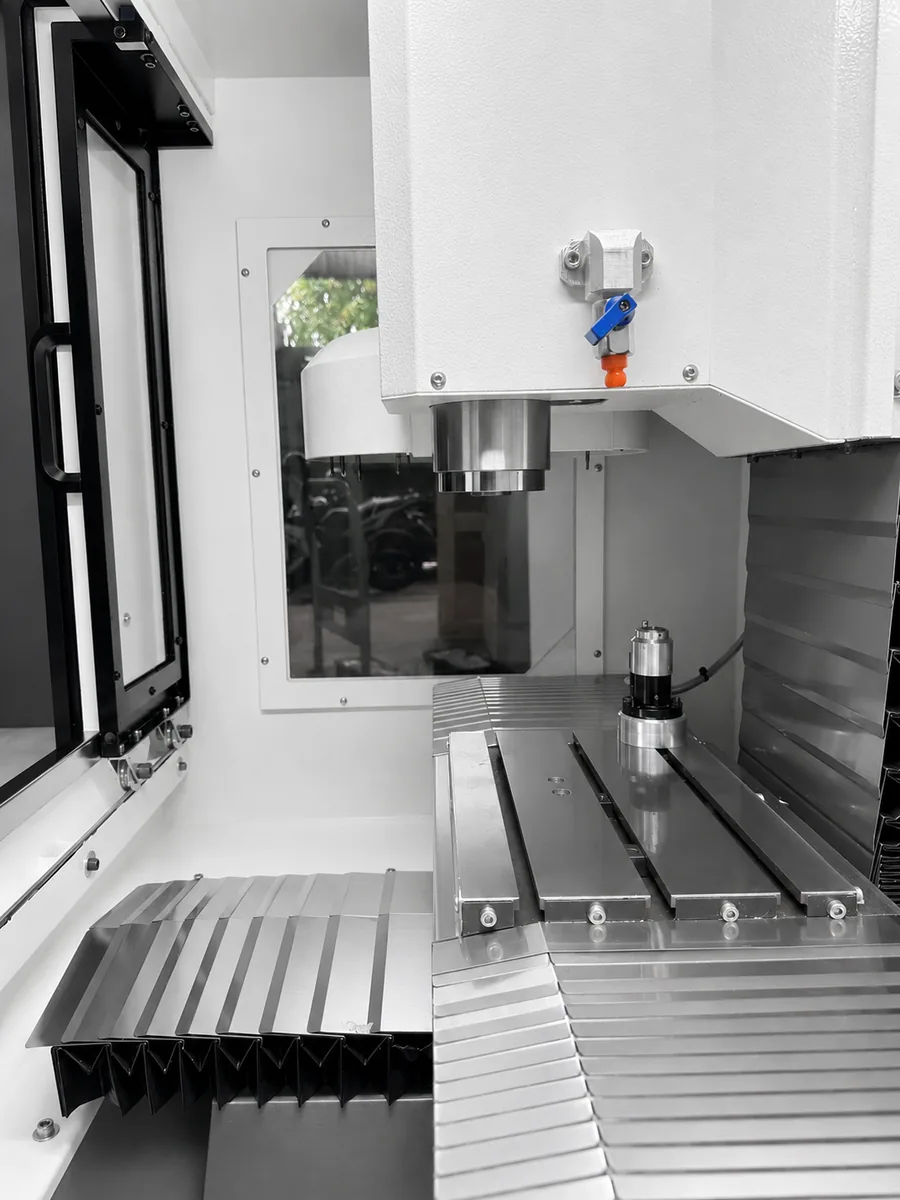

Ray trượt tuyến tính

Chuyển động êm ái, độ chính xác cao và tuổi thọ cao.

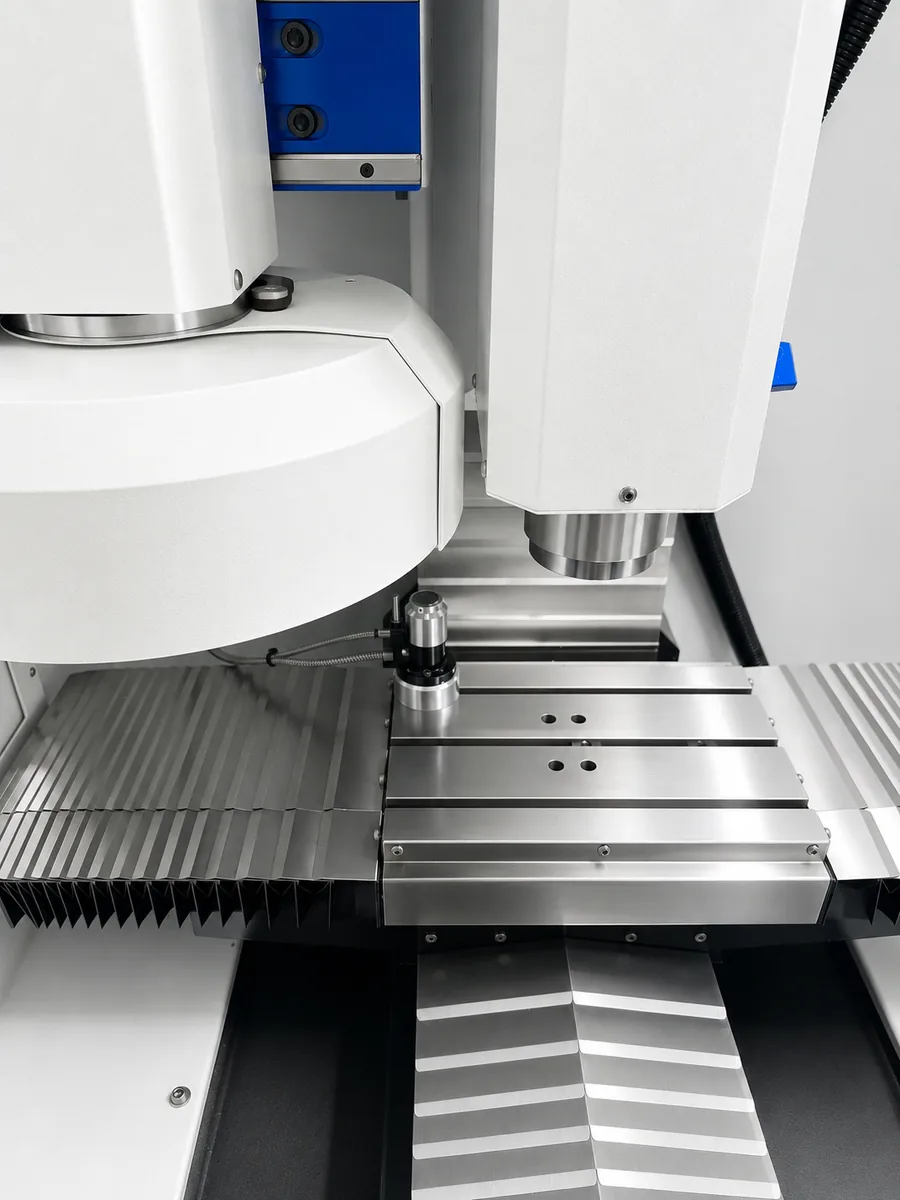

Hệ thống bôi trơn

Giảm ma sát, tăng tuổi thọ các cơ cấu truyền động.

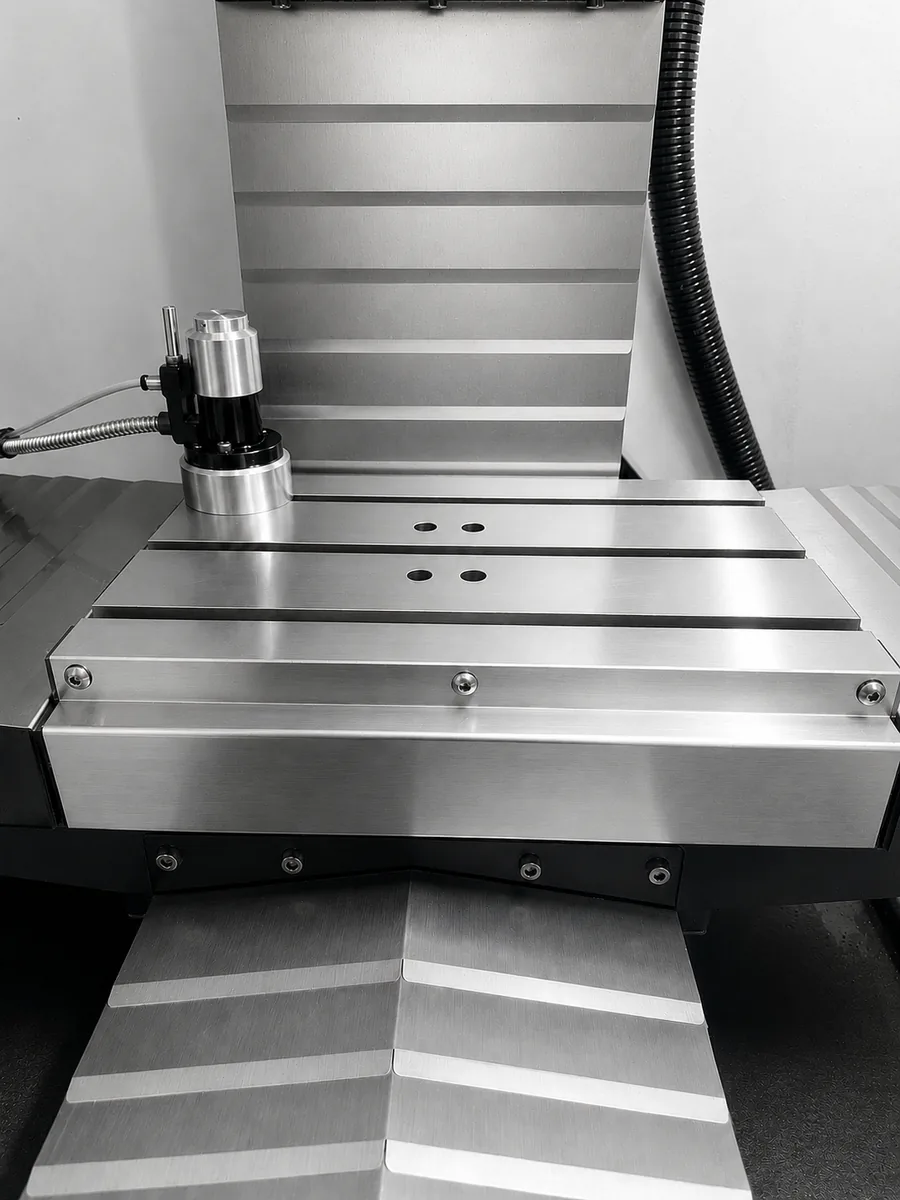

Độ chính xác

Đảm bảo chất lượng gia công ổn định và đồng đều.

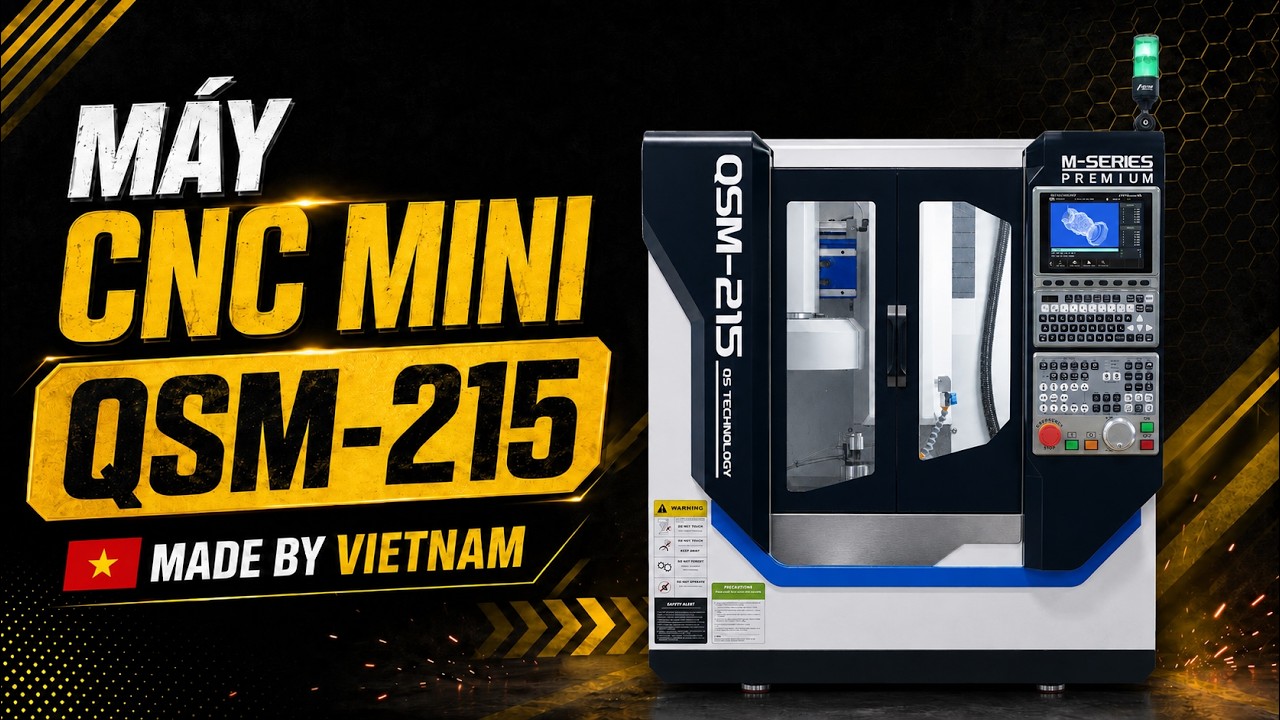

Video vận hành

Khả năng gia công

Nhôm

Đồng thau

Gỗ

Nhựa

Không gian gia công

Hành trình X/Y/Z: 250 × 150 × 300 mm
Kích thước bàn máy: 300 × 200 mm
Tải trọng bàn: 50 kg
Khoảng cách trục chính đến bàn: Đang cập nhật

Hiệu suất gia công

24.000

rpm

Tốc độ trục chính

2,2

Công suất trục chính

30.000

mm/min

Tốc độ chạy nhanh

15.000

mm/min

Tốc độ cắt

Bộ điều khiển CNC

QS Astro 6AVE (EtherCAT)

Phiên bản bố trí dọc của dòng Astro 6 trục vòng kín, hỗ trợ Pulse Train, EtherCAT và Mechatrolink MII/MIII. Đi kèm trọn bộ servo, board I/O Link 32, tool setter và đầu dò 3D.

Số trục điều khiển: 6 trụcKiểu điều khiển: Vòng kín (Closed-loop)Giao tiếp: Pulse Train · EtherCAT · Mechatrolink MII/MIII

Xem bộ điều khiển →

Bảng thông số kỹ thuật

Vật liệu gia công

Vật liệu gia công: Nhôm, đồng thau, gỗ, nhựa
Số trục điều khiển: 3
Hành trình X/Y/Z: 250 × 150 × 300 mm
Kích thước bàn máy: 300 × 200 mm
Tải trọng bàn: 50 kg

Thông số chung

Tốc độ trục chính: 24.000 rpm
Công suất trục chính: 2,2 kW
Côn trục chính: ISO20
Ổ chứa dao: 12

Trục chính

Tốc độ chạy nhanh: 30.000 mm/min
Tốc độ cắt: 15.000 mm/min
Servo trục: QS Servo
Bôi trơn băng, vít me: Dầu bôi trơn

Tốc độ

Độ chính xác định vị: ±0.01 / 100 mm
Độ chính xác lặp lại: 0.01 / 100 mm
Độ phân giải điện tử: 0.001 mm

Độ chính xác

Vật liệu thân máy: Nhôm đúc nguyên khối
Kích thước máy: 950 × 1.200 × 1.200 mm
Trọng lượng máy: 300 kg
Công suất máy: 3,5 kW
Nguồn điện: AC 1 pha 220 V
Áp suất khí nguồn: 0.6 – 0.8 MPa
Hệ thống thu hồi bavia: Có
Hệ thống tưới nguội: Có
Thay dao tự động (ATC): Có

Thân máy

Bộ điều khiển: QS Astro 6AVE (EtherCAT)

Thông số cấu hình chuẩn — trục chính, ổ dao và hành trình có thể thay đổi theo yêu cầu.

Cấu hình tiêu chuẩn & Tùy chọn

Trang bị tiêu chuẩn

Servo trục QS
Hệ thống bôi trơn băng và vít me
Hệ thống thu hồi bavia
Hệ thống tưới nguội
Hệ thống thay dao tự động (ATC)

Tùy chọn

Đang cập nhật

Tài liệu tải về

Datasheet kỹ thuật

QSM-215

Thông số kỹ thuật chi tiết của máy — liên hệ để nhận bản đầy đủ.

Đang cập nhật

Catalogue sản phẩm

PDF · VI

Tài liệu giới thiệu tổng quan các dòng máy và bộ điều khiển QS.

Tải xuống →

Tài liệu bộ điều khiển

Astro 6AV

Hướng dẫn vận hành và lắp đặt bộ điều khiển đi kèm máy.

Tải xuống →

Cần cấu hình máy theo sản phẩm của bạn?

Gửi bản vẽ hoặc mẫu phôi — kỹ sư QS tư vấn cấu hình trục chính, đồ gá và chu trình gia công trong 48 giờ.

Nhận báo giá → Nhận tư vấn kỹ thuật
