PJM-420

5-Axis Jewelry Machining Center

Trung tâm gia công kim hoàn CNC 5 trục cho chi tiết nhỏ, phức tạp; hoàn thiện 3D một lần gá, tăng năng suất và thẩm mỹ.

Số trục điều khiển: 5
Tốc độ trục chính: 45.000 rpm
Công suất trục chính: 3,7 kW
Hành trình X/Y/Z: 380 × 190 × 200 mm

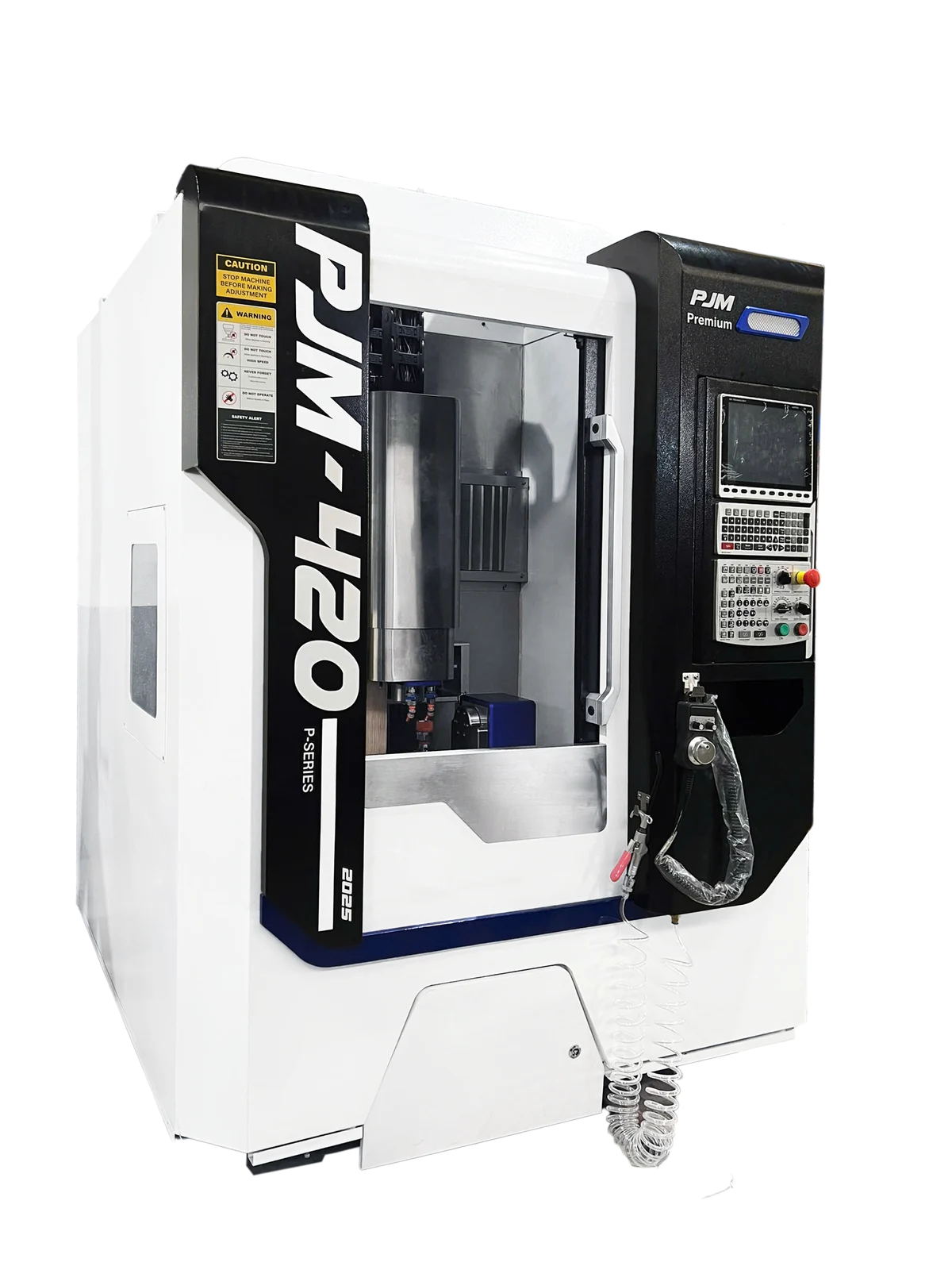

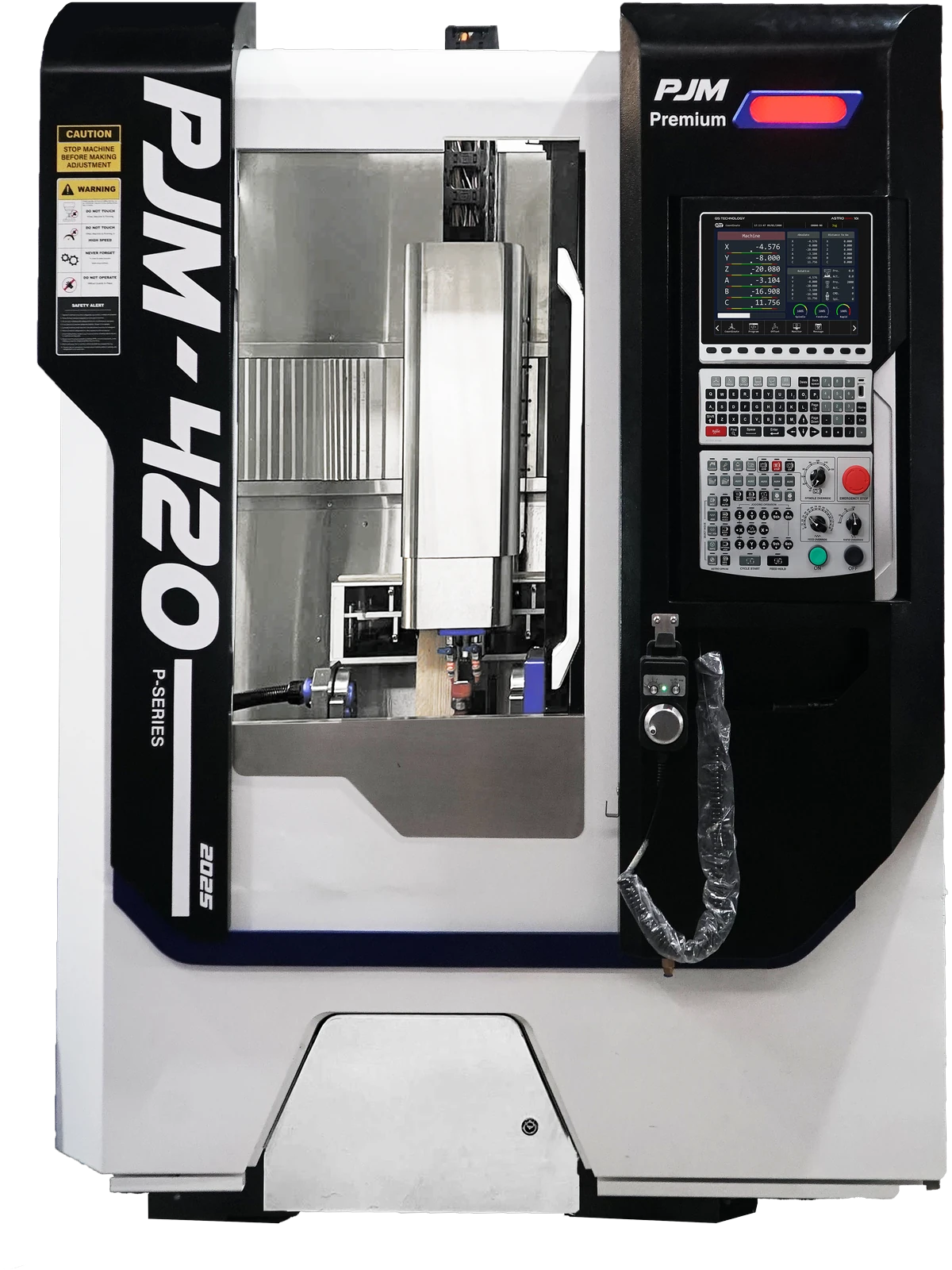

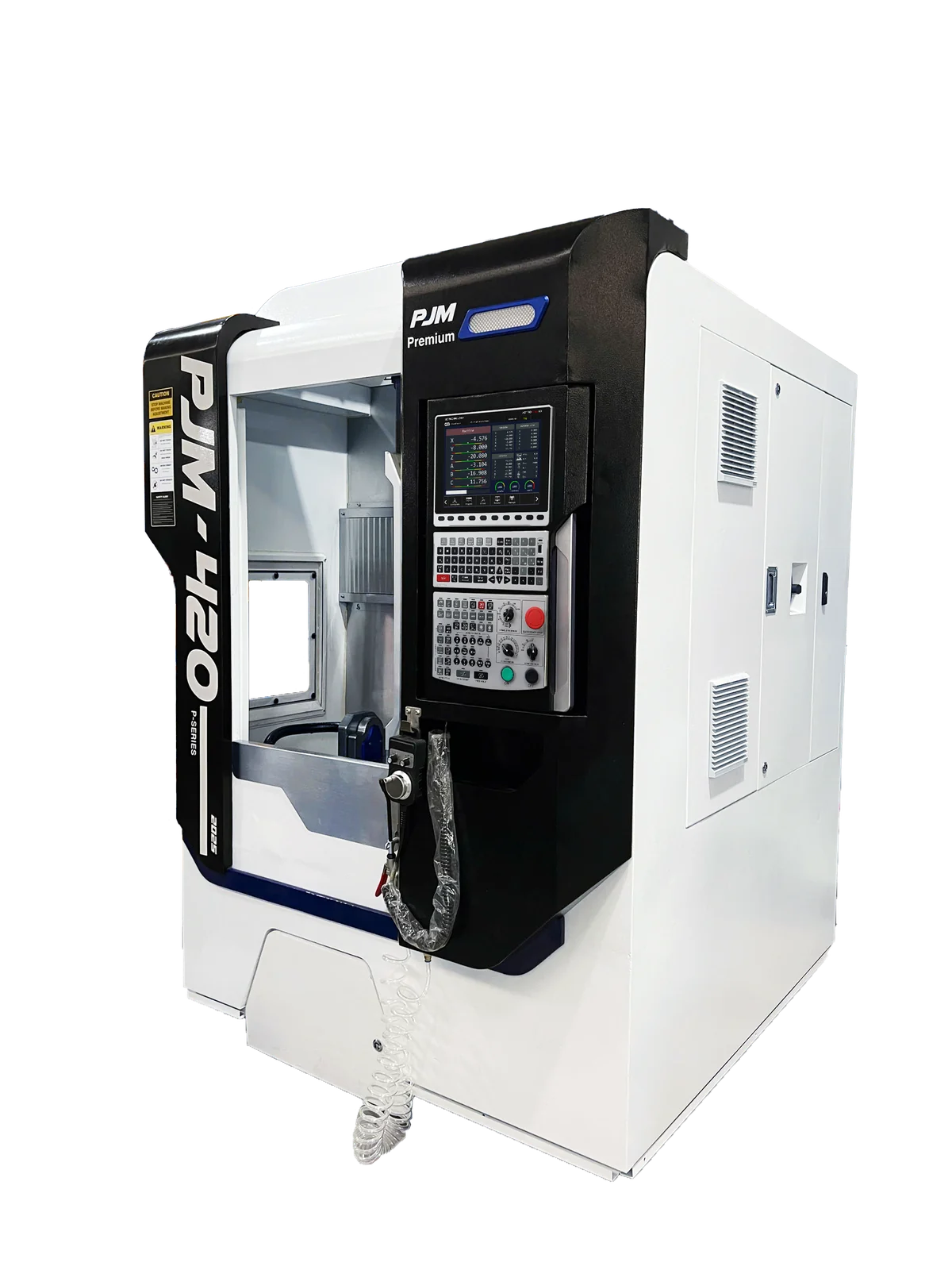

PJM-420 — Mặt trước5 trục

Ứng dụng phù hợp

Sản xuất trang sức

Nhẫn, mặt dây và chi tiết trang sức tinh xảo theo lô.

Chi tiết 3D một lần gá

5 trục hoàn thiện biên dạng 3D mà không cần gá lại.

Mẫu & khuôn đúc

Gia công mẫu chủ và khuôn phục vụ đúc trang sức.

Chi tiết nhỏ chính xác

Đầu dao HSK25 và trục chính 45.000 rpm cho chi tiết kích thước nhỏ.

Điểm nổi bật

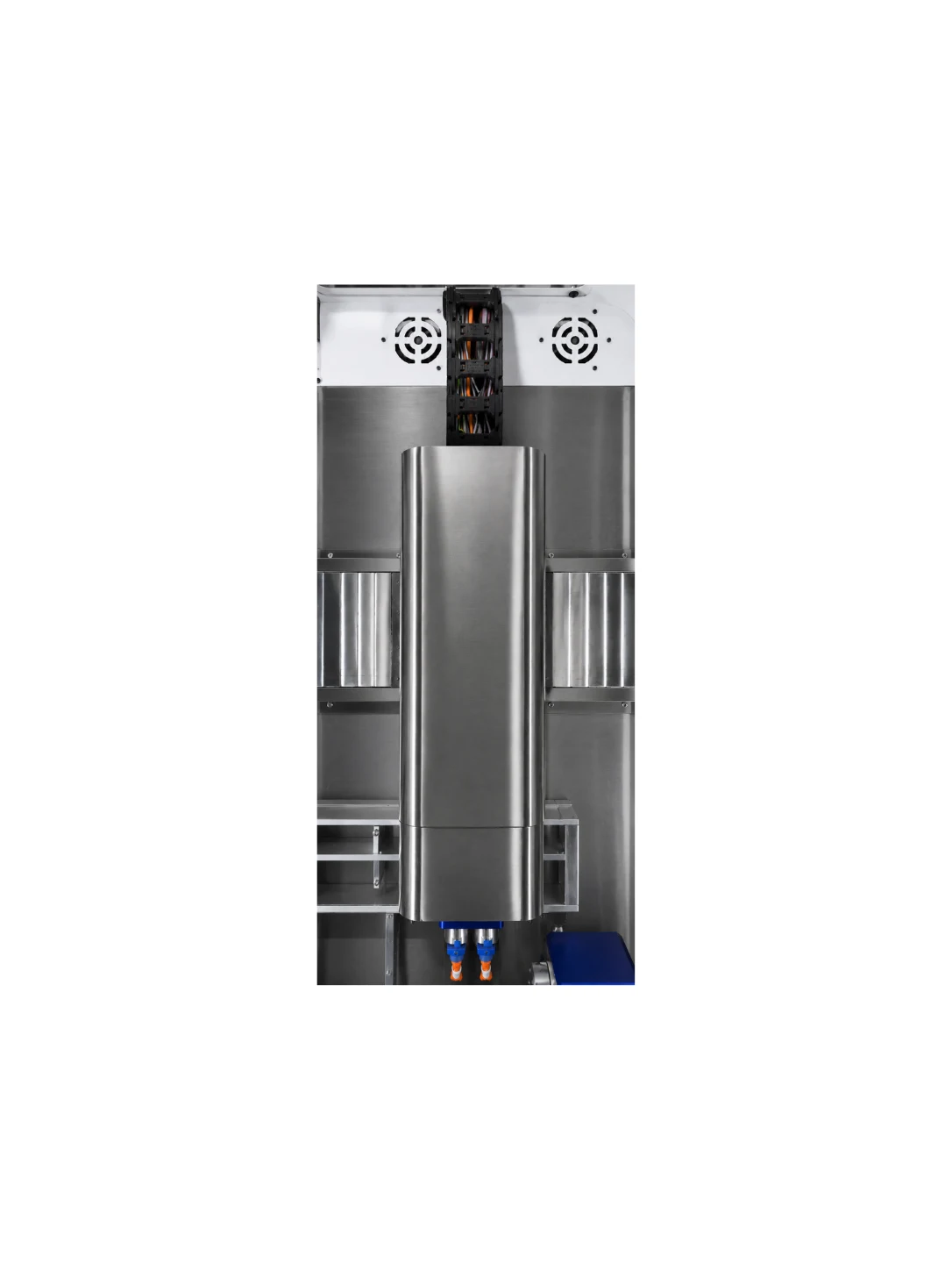

Trục chính

Tốc độ 45.000 rpm, đầu dao HSK25 cho chi tiết tinh xảo.

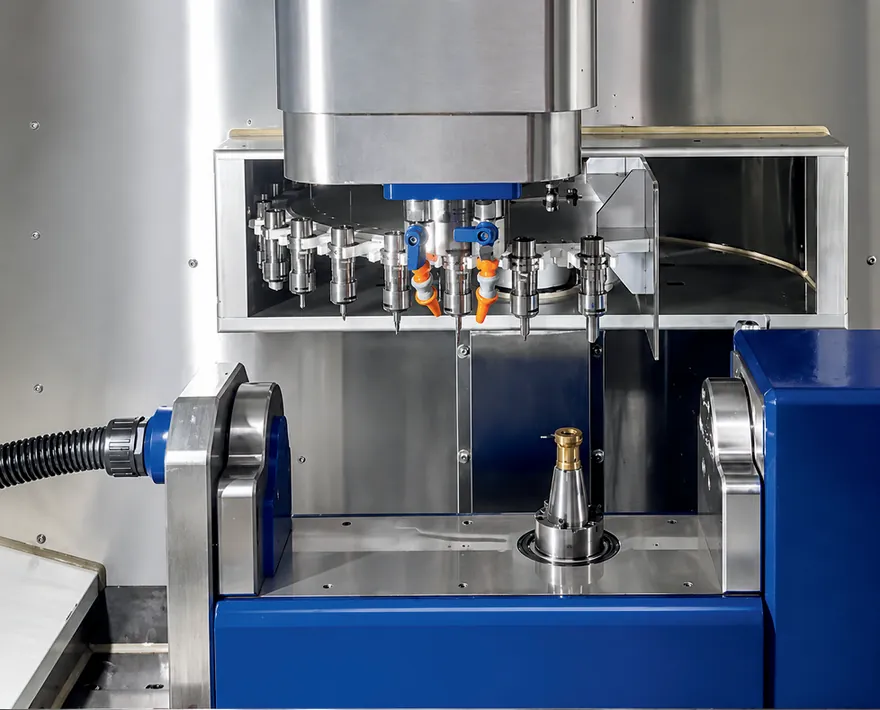

Ổ chứa dao ATC

Mâm dao 18 vị trí, thay dao tự động.

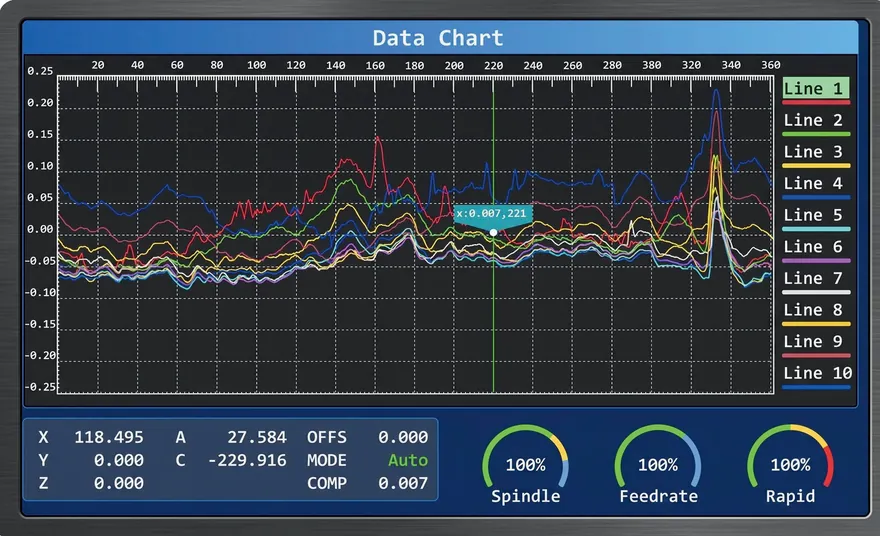

Giao diện vận hành

Dễ sử dụng và thao tác cho vận hành hàng ngày.

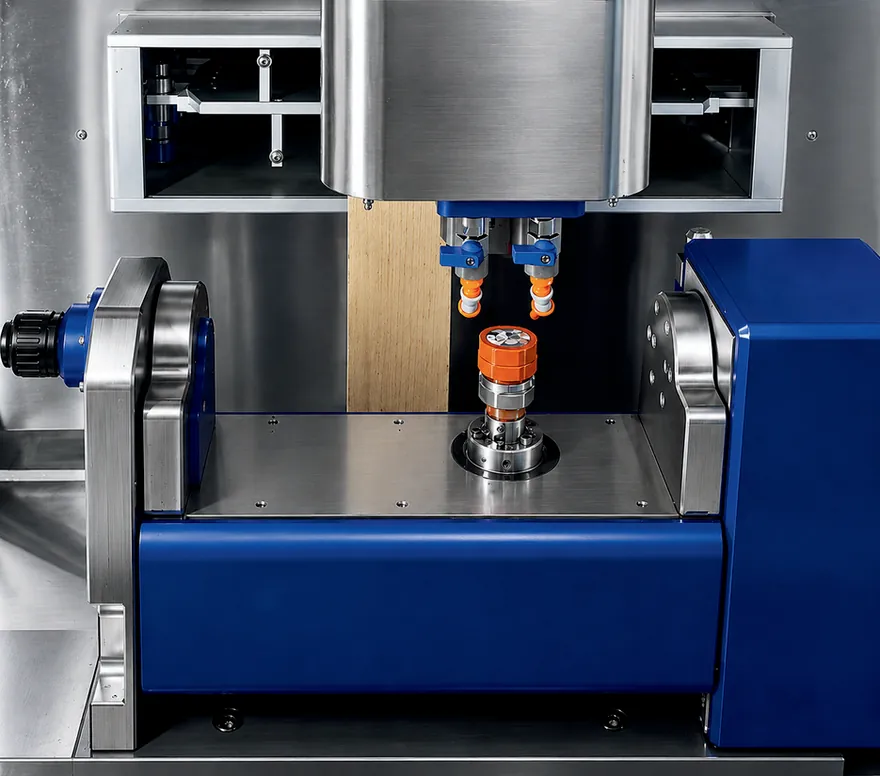

Trục xoay

Trục xoay độ chính xác cao, khử rơ (zero backlash).

Video vận hành

Khả năng gia công

Nhôm

Đồng thau

Gỗ

Nhựa

Không gian gia công

Hành trình X/Y/Z: 380 × 190 × 200 mm
Kích thước bàn máy: 300 × 200 mm
Tải trọng bàn: 50 kg
Khoảng cách trục chính đến bàn: Đang cập nhật

Hiệu suất gia công

45.000

rpm

Tốc độ trục chính

3,7

Công suất trục chính

30.000

mm/min

Tốc độ chạy nhanh

15.000

mm/min

Tốc độ cắt

Bộ điều khiển CNC

QS Astro 10i (EtherCAT)

Bộ điều khiển 6 trục vòng kín màn hình lớn, hỗ trợ Pulse Train, EtherCAT và Mechatrolink MII/MIII. Trọn bộ giải pháp cao cấp với servo, board I/O Link 32, tool setter và đầu dò 3D.

Số trục điều khiển: 6 trụcKiểu điều khiển: Vòng kín (Closed-loop)Giao tiếp: Pulse Train · EtherCAT · Mechatrolink MII/MIII

Xem bộ điều khiển →

Bảng thông số kỹ thuật

Vật liệu gia công

Vật liệu gia công: Vàng, bạc, nhôm, đồng thau, gỗ, nhựa
Số trục điều khiển: 5
Hành trình X/Y/Z: 380 × 190 × 200 mm
Kích thước bàn máy: 300 × 200 mm
Tải trọng bàn: 50 kg

Thông số chung

Tốc độ trục chính: 45.000 rpm
Công suất trục chính: 3,7 kW
Côn trục chính: HSK25
Ổ chứa dao: 18

Trục chính

Tốc độ chạy nhanh: 30.000 mm/min
Tốc độ cắt: 15.000 mm/min
Servo trục: QS Servo
Bôi trơn băng, vít me: Dầu bôi trơn

Tốc độ

Độ chính xác định vị: ±0.01 / 100 mm
Độ chính xác lặp lại: 0.01 / 100 mm
Độ phân giải điện tử: 0.001 mm

Độ chính xác

Vật liệu thân máy: Gang đúc nguyên khối
Kích thước máy: 1.400 × 1.400 × 2.100 mm
Trọng lượng máy: 1.500 kg
Công suất máy: 7,5 kW
Nguồn điện: AC 3 pha 220 V
Áp suất khí nguồn: 0.6 – 0.8 MPa
Hệ thống thu hồi bavia: Có
Hệ thống tưới nguội: Có
Thay dao tự động (ATC): Có

Thân máy

Bộ điều khiển: QS Astro 10i (EtherCAT)

Thông số cấu hình chuẩn — trục chính, ổ dao và hành trình có thể thay đổi theo yêu cầu.

Cấu hình tiêu chuẩn & Tùy chọn

Trang bị tiêu chuẩn

Servo trục QS
Hệ thống bôi trơn băng và vít me
Hệ thống thu hồi bavia
Hệ thống tưới nguội
Hệ thống thay dao tự động (ATC)

Tùy chọn

Đang cập nhật

Tài liệu tải về

Datasheet kỹ thuật

PJM-420

Thông số kỹ thuật chi tiết của máy — liên hệ để nhận bản đầy đủ.

Đang cập nhật

Catalogue sản phẩm

PDF · VI

Tài liệu giới thiệu tổng quan các dòng máy và bộ điều khiển QS.

Tải xuống →

Tài liệu bộ điều khiển

Astro 10i

Hướng dẫn vận hành và lắp đặt bộ điều khiển đi kèm máy.
