QS servo motor

Motor servo AC

Motor servo AC ghép bộ với QS servo drive — frame 60 đến 180 mm, 0.2 đến 4.3 kW, encoder tăng dần hoặc tuyệt đối, phanh DC 24 V tuỳ chọn. Mã motor gọi theo frame và công suất (ví dụ SCH130152E = frame 130, 1.5 kW).

Nhận báo giá

Công suất: 0.2 – 4.3 kW
Frame: 60 · 80 · 110 · 130 · 180 mm
Moment định mức: 0.64 – 27 Nm
Tốc độ định mức: 1000 – 3000 v/ph (tối đa 3600)
Encoder: Tăng dần 17/20 bit · tuyệt đối 17/20 bit (kèm hộp pin)
Tuỳ chọn: Phanh DC 24 V · cách điện F class

Cách đọc mã motor

Motor servo

SCH060401C-2ND310-H(5)
01SCH	Dòng sản phẩm
02060	Mặt bích motor060: 60 mm080: 80 mm090: 90 mm110: 110 mm130: 130 mm180: 180 mm
03401	Công suất40 × 10¹ = 400 W
04C	Tốc độ định mứcA: 1000 vòng/phútB: 2000 vòng/phútC: 3000 vòng/phútH: 1500 vòng/phútE: 2500 vòng/phút
052	Điện áp định mức2: 220 V3: 380 V
06N	PhanhN: không có phanhB: có phanh
07D	EncoderC: encoder từ 17 bitD: encoder quang 17 bitK: encoder quang 20 bit
083	Kiểu đấu dây3: tiêu chuẩn (frame 060~090)A: chuẩn quân sự (frame 110~180)
091	Phớt dầu0: không phớt dầu1: có phớt dầu
100	Thông tin tuỳ chỉnh0: tiêu chuẩnKhác: đặt theo yêu cầu
11H	Dòng motorH: dòng H
12(5)	Số cặp cựcTrống: 4 cặp cực5: 5 cặp cực

Bảng thông số bên dưới in mã rút gọn gồm bốn nhóm đầu — ví dụ SCH130152E là frame 130 mm, 15 × 10² = 1500 W, tốc độ định mức 2500 vòng/phút.

Thông số motor servo

Dòng H — 220 V

Mọi model trong bảng: cách điện F Class (155 °C), nhiệt độ môi trường −20 °C ~ +40 °C, phanh tuỳ chọn DC 24 V ±10 %.

Frame 60 mm

Hạng mục		Mã motor servo
Hạng mục		SCH060201C	SCH060401C
Công suất định mức(W)		200	400
Driver ghép bộ		SDV3-2S0.4G	SDV3-2S0.4G
Moment định mức(N·m)		0.64	1.27
Tốc độ định mức(r/min)		3000	3000
Dòng định mức(A)		1.8	2.6
Quán tính rotor(kg·m²×10⁻⁴)		0.264	0.407
Moment đỉnh tức thời(N·m)		1.91	3.81
Tốc độ tối đa(r/min)		3600	3600
Khối lượng(kg)		1.2	1.6
Phanh nam châm vĩnh cửu	Moment ma sát tĩnh của phanh(N·m)	2
Phanh nam châm vĩnh cửu	Công suất phanh(W)	11

Frame 80 mm

Hạng mục		Mã motor servo
Hạng mục		SCH080751C	SCH080731B	SCH080102E
Công suất định mức(W)		750	730	1000
Driver ghép bộ		SDV3-2S0.75G	SDV3-2S0.75G	SDV3-2S1.0G
Moment định mức(N·m)		2.39	3.5	4
Tốc độ định mức(r/min)		3000	2000	2500
Dòng định mức(A)		3	3	4.4
Quán tính rotor(kg·m²×10⁻⁴)		1.82	2.63	2.97
Moment đỉnh tức thời(N·m)		7.1	10.5	12
Tốc độ tối đa(r/min)		3600	2400	3000
Khối lượng(kg)		2.9	3.9	4.1
Phanh nam châm vĩnh cửu	Moment ma sát tĩnh của phanh(N·m)	4
Phanh nam châm vĩnh cửu	Công suất phanh(W)	18

Frame 110 mm

Hạng mục		Mã motor servo
Hạng mục		SCH110122C	SCH110152C	SCH110122B	SCH110182C
Công suất định mức(W)		1200	1500	1200	1800
Driver ghép bộ		SDV3-2S1.0G	SDV3-2S1.5G	SDV3-2S1.0G	SDV3-2S1.5G
Moment định mức(N·m)		4	5	6	6
Tốc độ định mức(r/min)		3000	3000	2000	3000
Dòng định mức(A)		5	6	4.5	6
Quán tính rotor(kg·m²×10⁻⁴)		5.4	6.3	7.6	7.6
Moment đỉnh tức thời(N·m)		12	15	12	18
Tốc độ tối đa(r/min)		3600	3600	2400	3600
Khối lượng(kg)		6	6.8	7.9	7.9
Phanh nam châm vĩnh cửu	Moment ma sát tĩnh của phanh(N·m)	8
Phanh nam châm vĩnh cửu	Công suất phanh(W)	15

Frame 130 mm

Hạng mục		Mã motor servo
Hạng mục		SCH130102E	SCH130132E	SCH130152E	SCH130102A	SCH130152H
Công suất định mức(W)		1000	1300	1500	1000	1500
Driver ghép bộ		SDV3-2S1.0G	SDV3-2S1.0G	SDV3-2S1.5G	SDV3-2S1.0G	SDV3-2S1.5G
Moment định mức(N·m)		4	5	6	10	10
Tốc độ định mức(r/min)		2500	2500	2500	1000	1500
Dòng định mức(A)		4	5	6	4.5	6
Quán tính rotor(kg·m²×10⁻⁴)		8.5	10.6	12.6	19.4	19.4
Moment đỉnh tức thời(N·m)		12	15	18	20	25
Tốc độ tối đa(r/min)		3000	3000	3000	1200	1800
Khối lượng(kg)		6.2	6.6	7.4	10.2	10.2
Phanh nam châm vĩnh cửu	Moment ma sát tĩnh của phanh(N·m)	16
Phanh nam châm vĩnh cửu	Công suất phanh(W)	25

Hạng mục		Mã motor servo
Hạng mục		SCH130202E	SCH130262E	SCH130232H	SCH130382E
Công suất định mức(W)		2000	2600	2300	3800
Driver ghép bộ		SDV3-2T2.0G	SDV3-2T2.0G	SDV3-2T2.0G	SDV3-2T3.0G
Moment định mức(N·m)		7.7	10	15	15
Tốc độ định mức(r/min)		2500	2500	1500	2500
Dòng định mức(A)		7.5	10	9.5	13.5
Quán tính rotor(kg·m²×10⁻⁴)		15.3	19.4	27.7	27.7
Moment đỉnh tức thời(N·m)		22	25	30	30
Tốc độ tối đa(r/min)		3000	3000	1800	3000
Khối lượng(kg)		8.3	9.1	12.6	11.8
Phanh nam châm vĩnh cửu	Moment ma sát tĩnh của phanh(N·m)	8	16
Phanh nam châm vĩnh cửu	Công suất phanh(W)	15	25

Frame 180 mm

Hạng mục		Mã motor servo
Hạng mục		SCH180252H	SCH180302H
Công suất định mức(W)		2500	3000
Driver ghép bộ		SDV3-2T2.0G	SDV3-2T3.0G
Moment định mức(N·m)		17	19
Tốc độ định mức(r/min)		1500	1500
Dòng định mức(A)		10	12
Quán tính rotor(kg·m²×10⁻⁴)		65	70
Moment đỉnh tức thời(N·m)		42	47
Tốc độ tối đa(r/min)		1800	1800
Khối lượng(kg)		19.5	20.5
Phanh nam châm vĩnh cửu	Moment ma sát tĩnh của phanh(N·m)	30
Phanh nam châm vĩnh cửu	Công suất phanh(W)	35

Thông số motor servo

Dòng H — 380 V

Mọi model trong bảng: cách điện F Class (155 °C), nhiệt độ môi trường −20 °C ~ +40 °C, phanh tuỳ chọn DC 24 V ±10 %.

Frame 80 mm

Hạng mục		Mã motor servo
Hạng mục		SCH080751C	SCH080731B	SCH080102E
Công suất định mức(W)		750	730	1000
Driver ghép bộ		SDV3-4T0.75G	SDV3-4T0.75G	SDV3-4T1.0G
Moment định mức(N·m)		2.39	3.5	4
Tốc độ định mức(r/min)		3000	2000	2500
Dòng định mức(A)		1.6	1.8	2.3
Quán tính rotor(kg·m²×10⁻⁴)		1.82	2.63	2.97
Moment đỉnh tức thời(N·m)		7.1	10.5	12
Tốc độ tối đa(r/min)		3600	2400	3000
Khối lượng(kg)		2.9	3.9	4.1
Phanh nam châm vĩnh cửu	Moment ma sát tĩnh của phanh(N·m)	4
Phanh nam châm vĩnh cửu	Công suất phanh(W)	18

Frame 110 mm

Hạng mục		Mã motor servo
Hạng mục		SCH110122C	SCH110152C	SCH110122B	SCH110182C
Công suất định mức(W)		1200	1500	1200	1800
Driver ghép bộ		SDV3-4T1.0G	SDV3-4T1.5G	SDV3-4T1.0G	SDV3-4T1.5G
Moment định mức(N·m)		4	5	6	6
Tốc độ định mức(r/min)		3000	3000	2000	3000
Dòng định mức(A)		3.0	4.5	3.0	4.5
Quán tính rotor(kg·m²×10⁻⁴)		5.4	6.3	7.6	7.6
Moment đỉnh tức thời(N·m)		12	15	12	18
Tốc độ tối đa(r/min)		3600	3600	2400	3600
Khối lượng(kg)		6	6.8	7.9	7.9
Phanh nam châm vĩnh cửu	Moment ma sát tĩnh của phanh(N·m)	8
Phanh nam châm vĩnh cửu	Công suất phanh(W)	15

Frame 130 mm

Hạng mục		Mã motor servo
Hạng mục		SCH130102E	SCH130132E	SCH130152E	SCH130202E
Công suất định mức(W)		1000	1300	1500	2000
Driver ghép bộ		SDV3-4T1.0G	SDV3-4T1.0G	SDV3-4T1.5G	SDV3-4T2.0G
Moment định mức(N·m)		4	5	6	7.7
Tốc độ định mức(r/min)		2500	2500	2500	2500
Dòng định mức(A)		2.6	3.0	4.0	4.7
Quán tính rotor(kg·m²×10⁻⁴)		8.5	10.6	12.6	15.3
Moment đỉnh tức thời(N·m)		12	15	18	22
Tốc độ tối đa(r/min)		3000	3000	3000	3000
Khối lượng(kg)		7.7	8.2	8.9	10.0
Phanh nam châm vĩnh cửu	Moment ma sát tĩnh của phanh(N·m)	8
Phanh nam châm vĩnh cửu	Công suất phanh(W)	15

Hạng mục		Mã motor servo
Hạng mục		SCH130102A	SCH130152H	SCH130262E	SCH130232H	SCH130382E
Công suất định mức(W)		1000	1500	2600	2300	3800
Driver ghép bộ		SDV3-4T1.0G	SDV3-4T1.5G	SDV3-4T2.0G	SDV3-4T2.0G	SDV3-4T4.0G
Moment định mức(N·m)		10	10	10	15	15
Tốc độ định mức(r/min)		1000	1500	2500	1500	2500
Dòng định mức(A)		2.5	3.5	6.0	5.0	8.8
Quán tính rotor(kg·m²×10⁻⁴)		19.4	19.4	19.4	27.7	27.7
Moment đỉnh tức thời(N·m)		20	25	25	30	30
Tốc độ tối đa(r/min)		1200	1800	3000	1800	3000
Khối lượng(kg)		10.1	12.1	9.1	12.6	14.5
Phanh nam châm vĩnh cửu	Moment ma sát tĩnh của phanh(N·m)	16
Phanh nam châm vĩnh cửu	Công suất phanh(W)	25

Frame 180 mm

Hạng mục		Mã motor servo
Hạng mục		SCH180302H	SCH180432H
Công suất định mức(W)		3000	4300
Driver ghép bộ		SDV3-4T3.0G	SDV3-4T4.0G
Moment định mức(N·m)		19	27
Tốc độ định mức(r/min)		1500	1500
Dòng định mức(A)		7.5	10
Quán tính rotor(kg·m²×10⁻⁴)		70	96.4
Moment đỉnh tức thời(N·m)		47	67
Tốc độ tối đa(r/min)		1800	1800
Khối lượng(kg)		20.5	25.5
Phanh nam châm vĩnh cửu	Moment ma sát tĩnh của phanh(N·m)	30
Phanh nam châm vĩnh cửu	Công suất phanh(W)	35

Kích thước ngoài motor servo

Đơn vị: mm

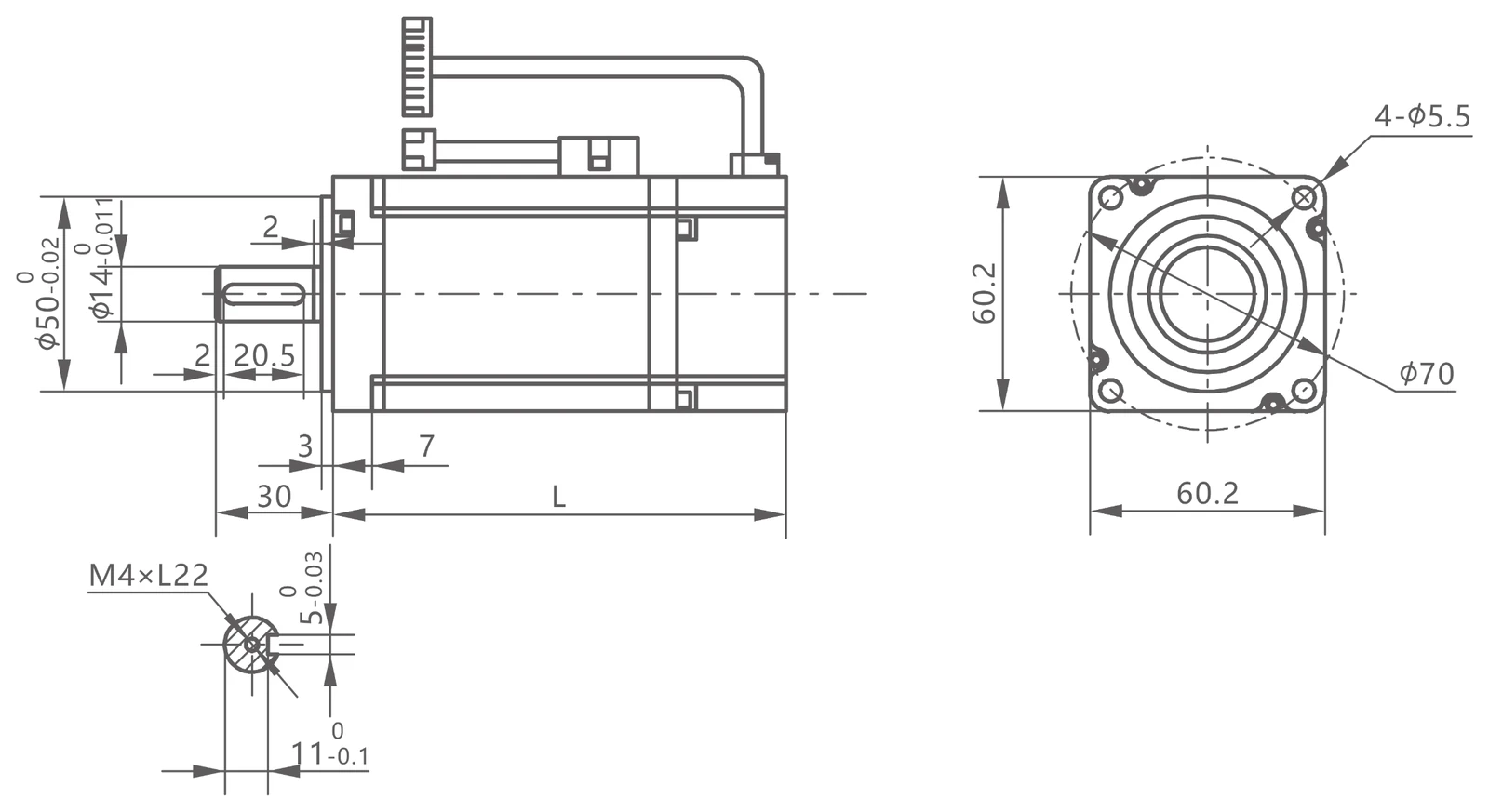

Frame 60 mm

220 V

Mã motor	SCH060201C	SCH060401C
L (không phanh)	109	133
L (có phanh)	157	181

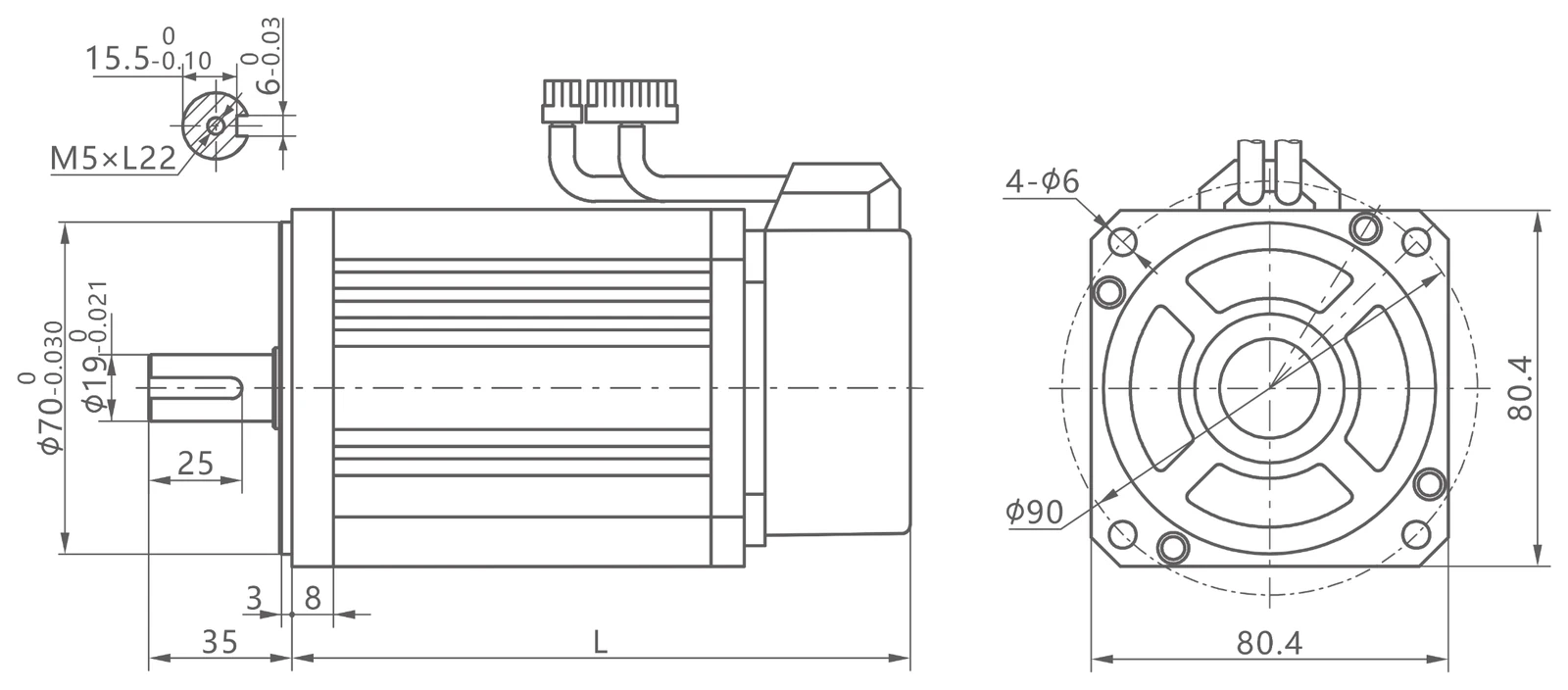

Frame 80 mm

220 V / 380 V

Mã motor	SCH080751C	SCH080731B	SCH080102E
L (không phanh)	151	179	191
L (có phanh)	193	221	233

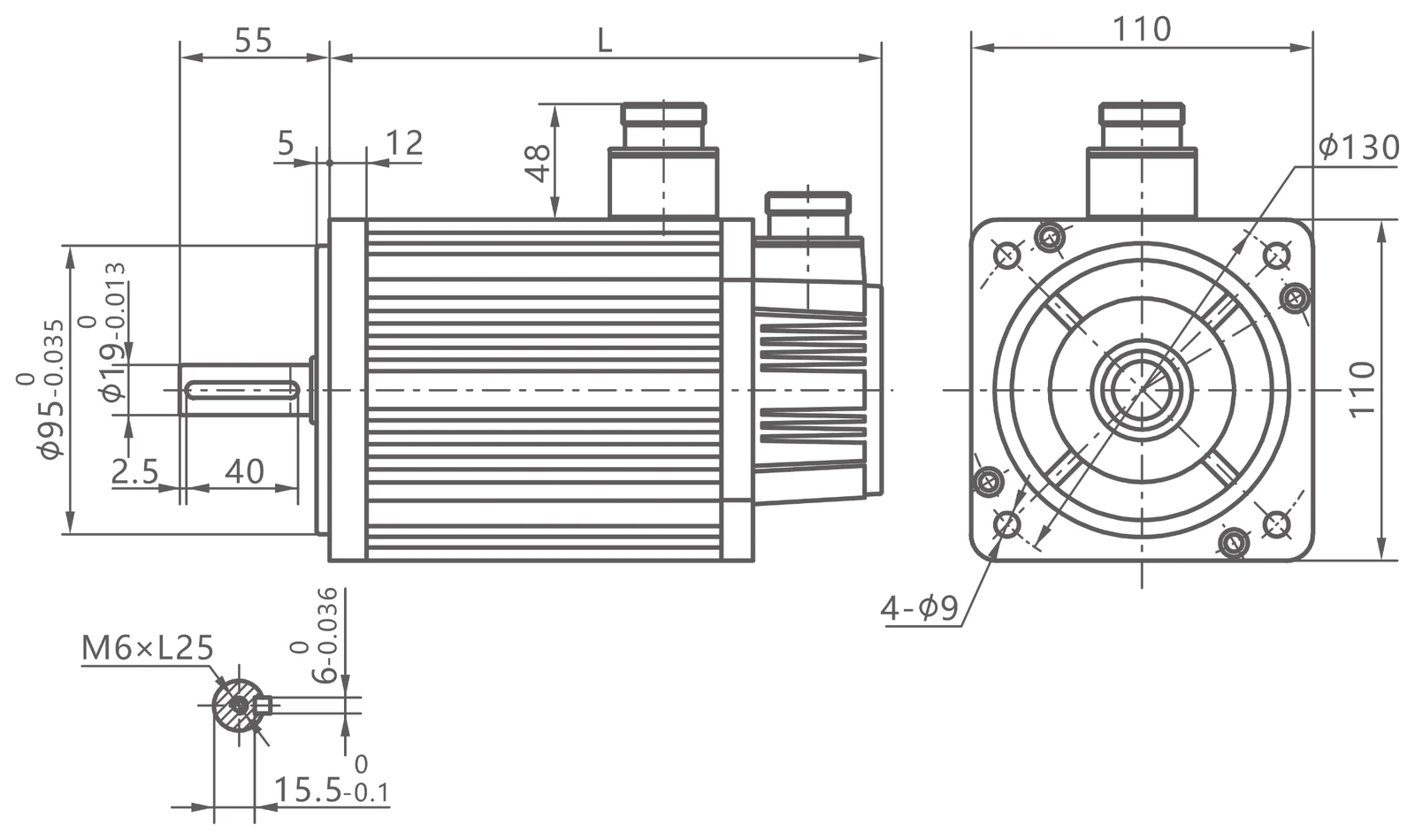

Frame 110 mm

220 V / 380 V

Mã motor	SCH110122C	SCH110152C	SCH110122B	SCH110182C
L (không phanh)	189	204	219	219
L (có phanh)	254	269	284	284

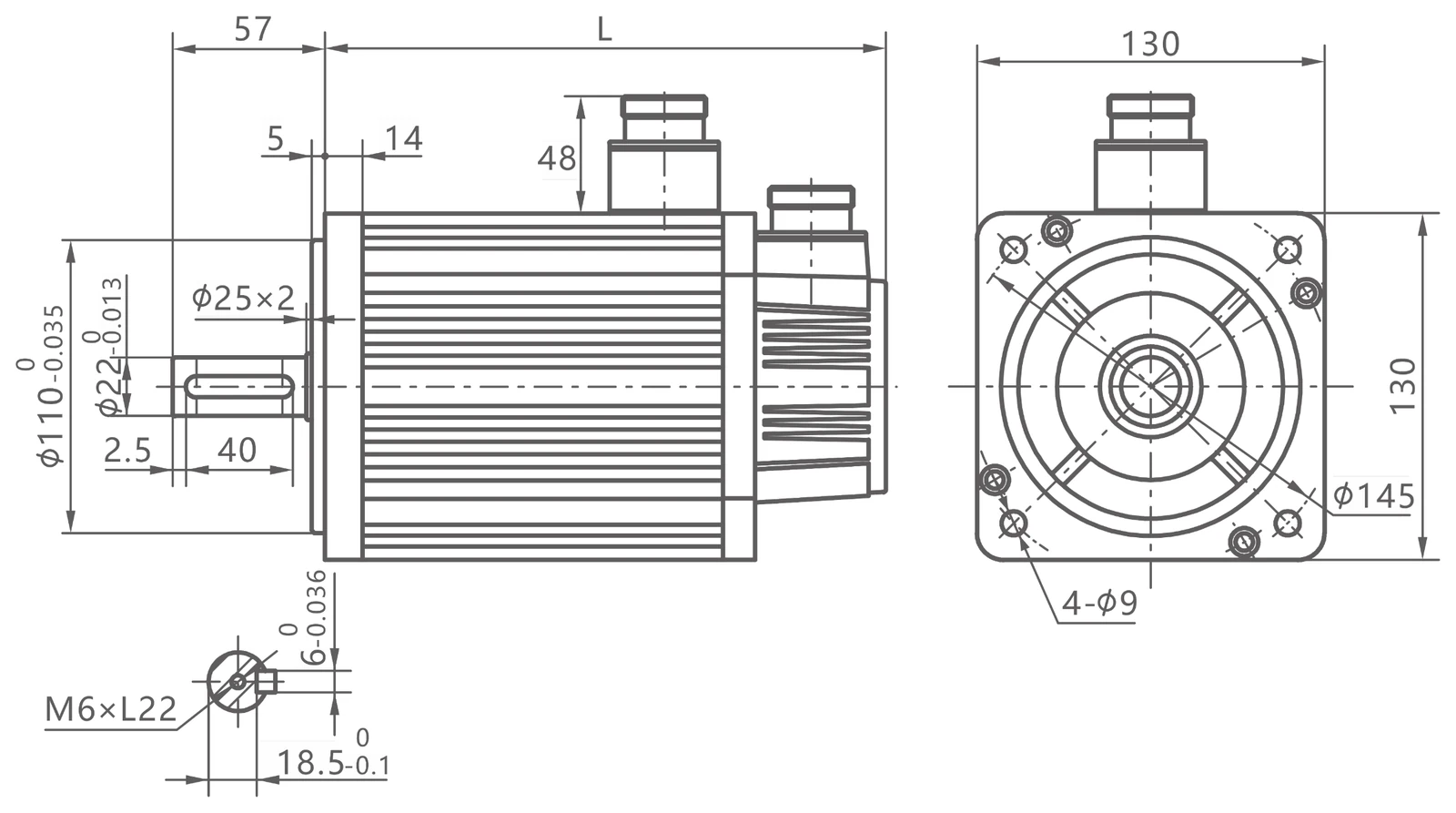

Frame 130 mm

220 V / 380 V

Mã motor	SCH130102E	SCH130132E	SCH130152E	SCH130102A	SCH130152H
L (không phanh)	166	171	179	213	213
L (có phanh)	226	231	239	276	276

220 V / 380 V

Mã motor	SCH130202E	SCH130262E	SCH130232H	SCH130382E
L (không phanh)	192	209	241	231
L (có phanh)	252	272	304	294

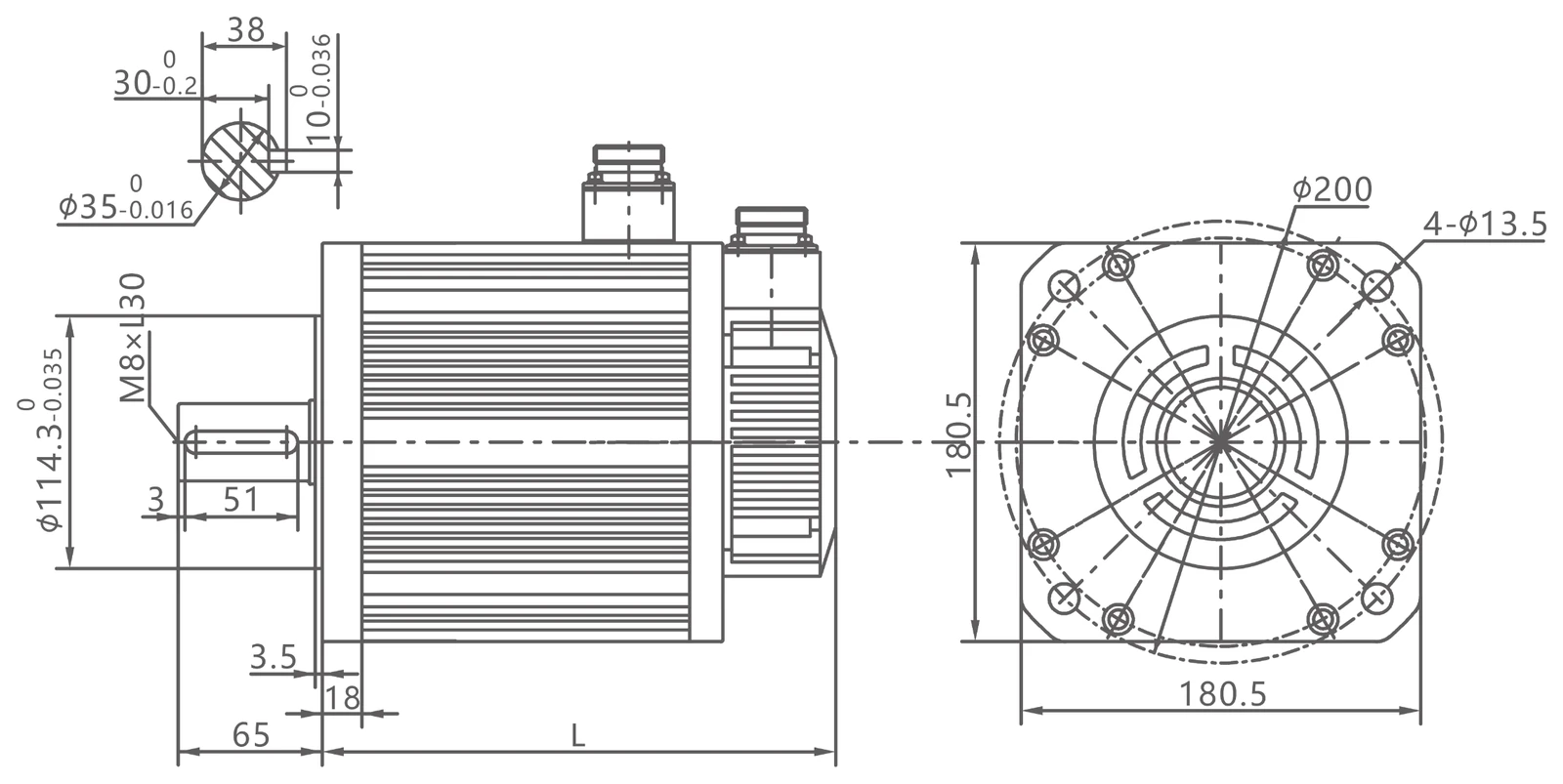

Frame 180 mm

220 V / 380 V

Mã motor	SCH180252H	SCH180302H	SCH180432H
L (không phanh)	226	232	262
L (có phanh)	298	304	334
