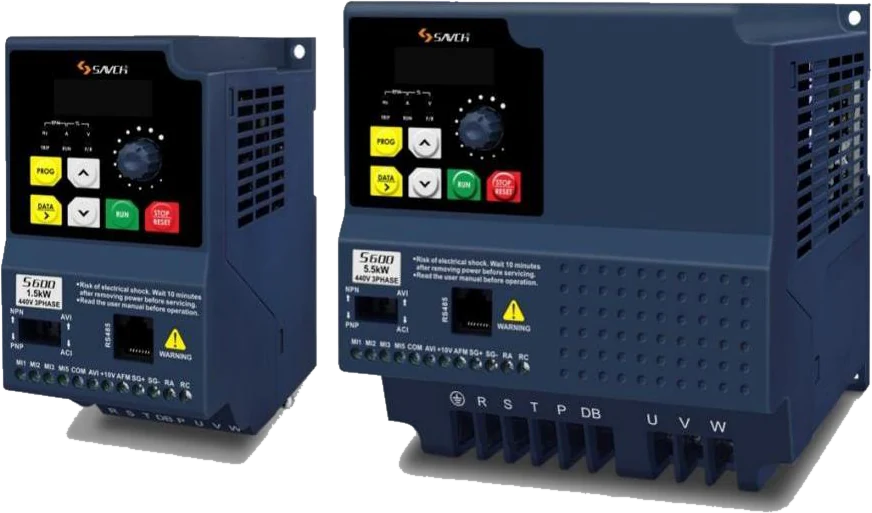

Biến tần đa dụng nhỏ gọn, kinh tế cho thiết bị tự động nhỏ — điều khiển và điều tốc motor không đồng bộ 3 pha (IM); V/f và vector không cảm biến (SVC).
S600/S600E là dòng biến tần mini điều khiển vector vòng hở — bản nâng cấp của thế hệ trước với nhiều chức năng chuyên biệt hơn. Cách vận hành được tinh chỉnh giúp người dùng cài đặt và khai thác thiết bị thuận tiện hơn.

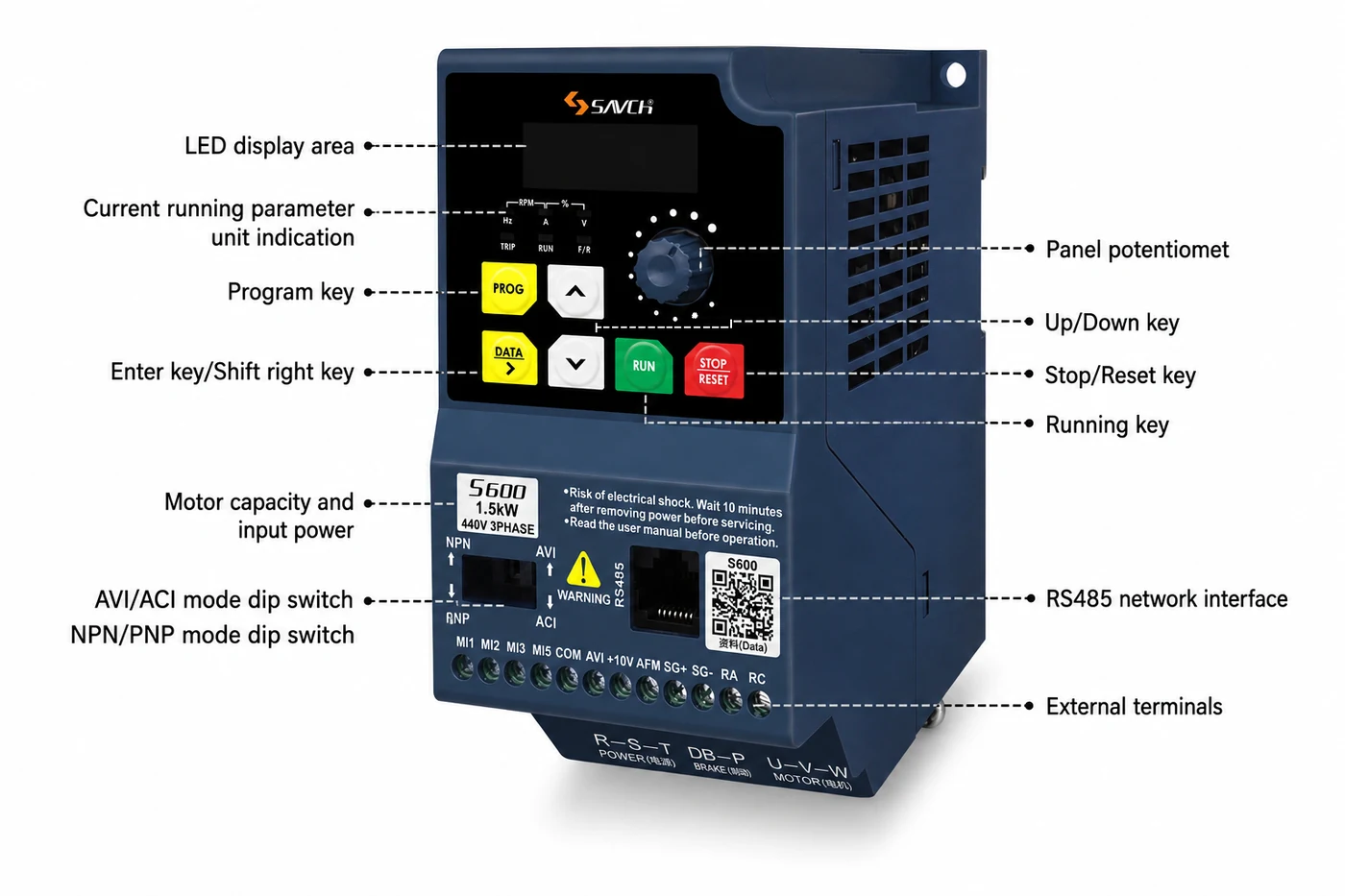

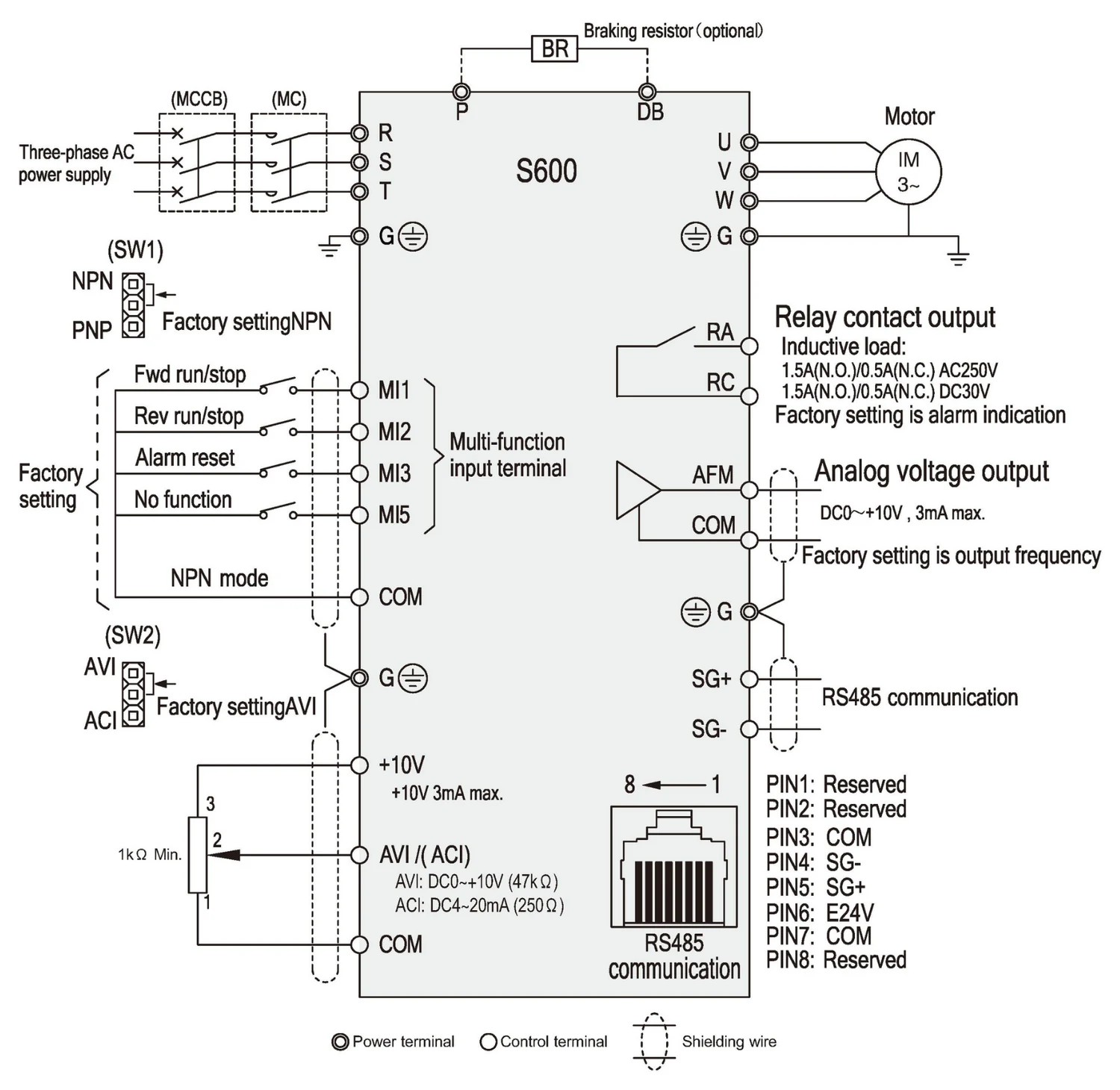

| Nhãn trên hình | Bộ phận |
|---|---|
| LED display area | Vùng hiển thị LED |
| Current running parameter unit indication | Đèn báo đơn vị tham số đang chạy |
| Program key | Phím PROG — lập trình tham số |
| Enter key / Shift right key | Phím DATA — xác nhận / dịch phải |
| Motor capacity and input power | Nhãn công suất motor và nguồn vào |
| AVI/ACI mode dip switch | Công tắc chọn chế độ AVI / ACI |
| NPN/PNP mode dip switch | Công tắc chọn chế độ NPN / PNP |
| Panel potentiometer | Chiết áp trên mặt máy |
| Up/Down key | Phím lên / xuống |
| Stop/Reset key | Phím STOP / RESET |
| Running key | Phím RUN |
| RS485 network interface | Cổng mạng RS485 |
| External terminals | Hàng terminal ngoài |
| Hạng mục | Diễn giải | |
|---|---|---|
| Đặc tính điều khiển | Chế độ điều khiển | Điều khiển V/f, điều khiển vector vòng hở |
| Dải tần số ra | 0 ~ 500.00 Hz | |
| Độ phân giải tần số đặt | 0.01 Hz | |
| Độ phân giải tần số ra | 0.01 Hz | |
| Tần số sóng mang PWM | Chỉnh được từ 0.5 kHz đến 12 kHz | |
| Tăng moment | 1 Hz / 150 % | |
| Đường cong V/f | Ba kiểu: tuyến tính, đa điểm, lũy thừa bậc N(lũy thừa 1.2 · 1.4 · 1.6 · 1.8 · 2) | |
| Tách rời V/f | Hai kiểu: tách hoàn toàn, tách một phần | |
| Tần số cấm | Chỉnh được từ 0.1 Hz đến 500.00 Hz | |
| Thời gian tăng / giảm tốc | 0.00 đến 65000 giây (4 cấp thời gian tăng/giảm tốc đặt độc lập)Kiểu tăng/giảm tốc tuyến tính hoặc đường cong S | |
| Mức chống thất tốc quá dòng | Đặt theo đặc tính tải của motor, trong khoảng 100 ~ 200 % dòng định mức của biến tần | |
| Hãm DC | Khi dừng, hoạt động từ 0.00 Hz đến tần số vận hành lớn nhất; dòng hãm 0 ~ 100 % dòng định mứcThời gian bắt đầu 0 ~ 100.0 giây, thời gian dừng 0 ~ 100.0 giây | |
| Moment hãm | 20 % (điện trở hãm ngoài tùy chọn đạt tới 125 %) | |
| Dải điều tốc | Vector vòng hở: 1 : 100 | |
| Đặc tính vận hành | Đặt tần số — bàn phím | Đặt bằng phím ▲ / ▼ |
| Đặt tần số — terminal ngoài | DC 0–10 V, DC 4 ~ 20 mA, truyền thông nối tiếp (RS485) | |
| Lệnh chạy — bàn phím | Vận hành bằng phím RUN, STOP | |
| Lệnh chạy — terminal ngoài | Điều khiển 2 dây / 3 dây, chạy jog, truyền thông nối tiếp (RS485) | |
| Terminal vào đa chức năng | Chạy thuận / nghịch, điều khiển 3 dây, jog thuận / nghịch, dừng tự do, reset lỗi, tạm dừng, báo lỗi ngoài, tăng/giảm tần số bằng terminal, chuyển 16 cấp tốc độ đặt trước, chuyển thời gian tăng/giảm tốc, chuyển nguồn đặt tần số, chuyển lệnh chạy, điều khiển PID, reset trạng thái PLC, cấm tăng/giảm tốc, đếm chiều dài, ngõ vào xung tốc độ cao, dừng hãm DC, xóa thời gian chạy. | |
| Terminal ra đa chức năng | Biến tần đang chạy, báo lỗi, phát hiện mức tần số FDT, đạt tần số, chạy tốc độ 0, cảnh báo trước quá tải, đủ số đếm, đủ chiều dài, hoàn tất chu trình PLC, đạt thời gian chạy tích lũy, giới hạn tần số, giới hạn moment, sẵn sàng chạy, đạt giới hạn tần số trên / dưới, báo trạng thái thấp áp, cài đặt truyền thông, đạt thời gian cấp nguồn tích lũy, ngõ ra tần số, đạt thời gian hẹn giờ, mất tải, đảo chiều, trạng thái dòng bằng 0, nhiệt độ module đạt ngưỡng, dòng ra vượt giới hạn, đạt giới hạn tần số dưới (kể cả khi dừng), ngõ ra cảnh báo (vẫn chạy tiếp), đạt thời gian chạy. | |
| Ngõ ra tín hiệu analog | Tương ứng tần số ra, dòng ra, điện áp ra… thực tế | |
| Tiếp điểm báo lỗi | Tiếp điểm "ON" (relay hoặc hai ngõ ra collector hở khi biến tần lỗi) | |
| Chức năng tích hợp | Đặt giới hạn tần số trên / dưới, khởi động lại tức thời sau mất điện, khởi động lại sau lỗi, dò tốc độ, PLC đơn giản, đa cấp tốc độ, điều khiển PID, điều khiển hẹn giờ, tự động điều chỉnh điện áp ra, ghi nhận bất thường, khóa tham số, khôi phục cài đặt gốc, cấm quay nghịch, chống thất tốc quá dòng, chống thất tốc quá áp, rơ-le nhiệt điện tử. | |
| Chức năng bảo vệ | Ngắn mạch, quá dòng khi tăng tốc / giảm tốc / chạy đều, quá áp khi tăng tốc / giảm tốc / chạy đều, thấp áp bus, quá tải motor, quá tải biến tần, bảo vệ quá moment, mất pha ngõ ra, quá nhiệt module, lỗi ngoài, lỗi truyền thông, lỗi mạch đo dòng, lỗi đọc/ghi tham số, lỗi phần cứng biến tần, chạm đất motor, đạt thời gian chạy, đạt thời gian cấp nguồn, mất tải, đứt phản hồi PID, hết thời gian giới hạn dòng nhanh. | |
| Bàn phím | LED 5 chữ số 8 đoạn và 7 đèn trạng thái; đặt tần số, hiển thị tần số ra thực tế, dòng ra, đơn vị người dùng tự định nghĩa; duyệt và sửa tham số, khóa tham số, hiển thị lỗi; chạy, dừng, reset, thuận/nghịch, jog. | |
| Môi trường | Nhiệt độ làm việc | −10 ℃ ~ +40 ℃ |
| Nhiệt độ lưu kho | −20 ℃ ~ +60 ℃ | |
| Độ ẩm môi trường làm việc | Dưới 90 % RH, không đọng sương | |
| Độ cao lắp đặt | Không quá 1000 m, không khí không ăn mòn, không dầu, không bụi | |
| Rung động | < 20 Hz: 9.80665 m/s² (1G) · 20 ~ 50 Hz: 5.88 m/s² (0.6G) | |
| Cấp bảo vệ | IP20 (tùy môi trường lắp đặt của khách hàng) | |
Dòng 220 V một pha / ba pha
| Hạng mục | Thông số kỹ thuật | |||||
|---|---|---|---|---|---|---|
| S600/E-2T***G | 0.4 | 0.75 | 1.5 | 2.2 | 4.0 | |
| Ngõ ra | Công suất motor lớn nhất(kW) | 0.4 | 0.75 | 1.5 | 2.2 | 4.0 |
| Công suất motor lớn nhất(HP) | 0.5 | 1 | 2 | 3 | 5.4 | |
| Công suất biểu kiến định mức(kVA) | 1.1 | 1.5 | 2.7 | 3.7 | 6.5 | |
| Dòng ra định mức(A) | 2.3 | 4.0 | 7.0 | 9.6 | 17.0 | |
| Dải tần số ra | 0 ~ 500 Hz | |||||
| Khả năng quá tải | 150 % — 60 s | |||||
| Điện áp ra lớn nhất | Bằng điện áp vào | |||||
| Ngõ vào | Số pha, điện áp, tần số | Một pha / ba pha 200 ~ 240 V 50/60 Hz | ||||
| Dao động điện áp, tần số | Điện áp ±15 %, tần số ±5 % | |||||
| Dòng vào — một pha(A) | 5.4 | 8.2 | 14.2 | 23 | ✕ | |
| Dòng vào — ba pha(A) | 3.1 | 5.0 | 7.7 | 11.1 | 22.2 | |
| Làm mát | Quạt | |||||
Dòng 440 V ba pha
| Hạng mục | Thông số kỹ thuật | |||||
|---|---|---|---|---|---|---|
| S600/E-4T***G | 0.75 | 1.5 | 2.2 | 4.0 | 5.5 | |
| Ngõ ra | Công suất motor lớn nhất(kW) | 0.75 | 1.5 | 2.2 | 4.0 | 5.5 |
| Công suất motor lớn nhất(HP) | 1 | 2 | 3 | 5.4 | 7.4 | |
| Công suất biểu kiến định mức(kVA) | 1.9 | 2.9 | 3.9 | 6.9 | 9.9 | |
| Dòng ra định mức(A) | 2.5 | 3.8 | 5.1 | 9 | 13 | |
| Dải tần số ra | 0 ~ 500 Hz | |||||
| Khả năng quá tải | 150 % — 60 s | |||||
| Điện áp ra lớn nhất | Bằng điện áp vào | |||||
| Ngõ vào | Số pha, điện áp, tần số | Ba pha 380 ~ 460 V 50/60 Hz | ||||
| Dao động điện áp, tần số | Điện áp ±15 %, tần số ±5 % | |||||
| Dòng vào(A) | 3.4 | 5.0 | 5.8 | 10.5 | 15 | |
| Làm mát | Quạt | |||||
Kích thước biến tần

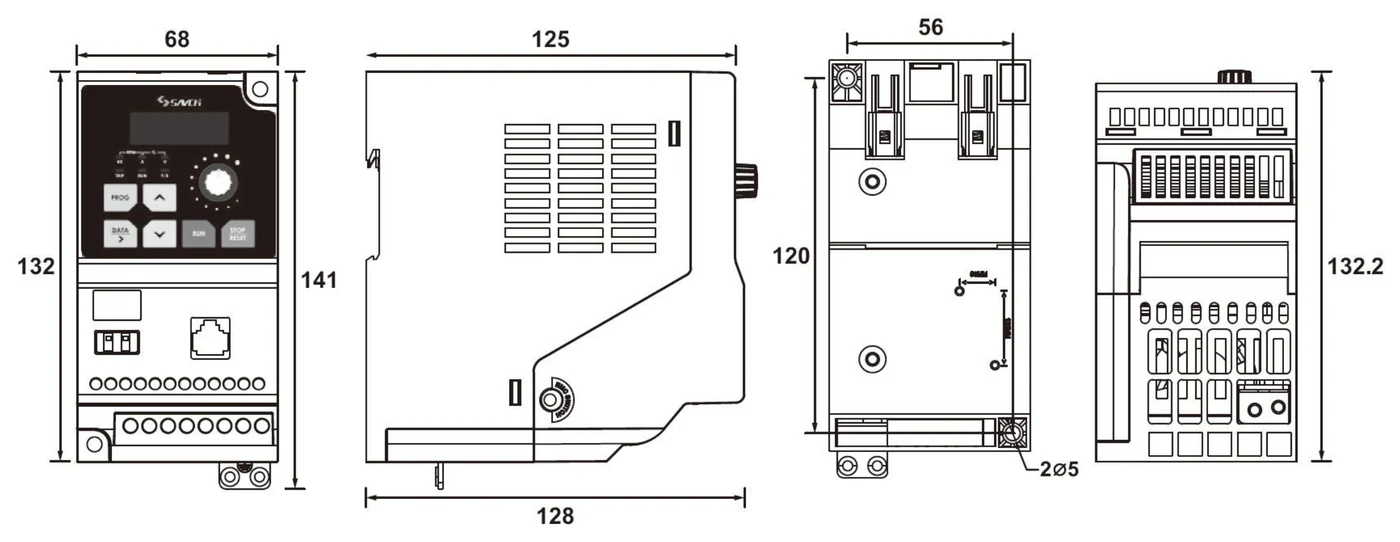

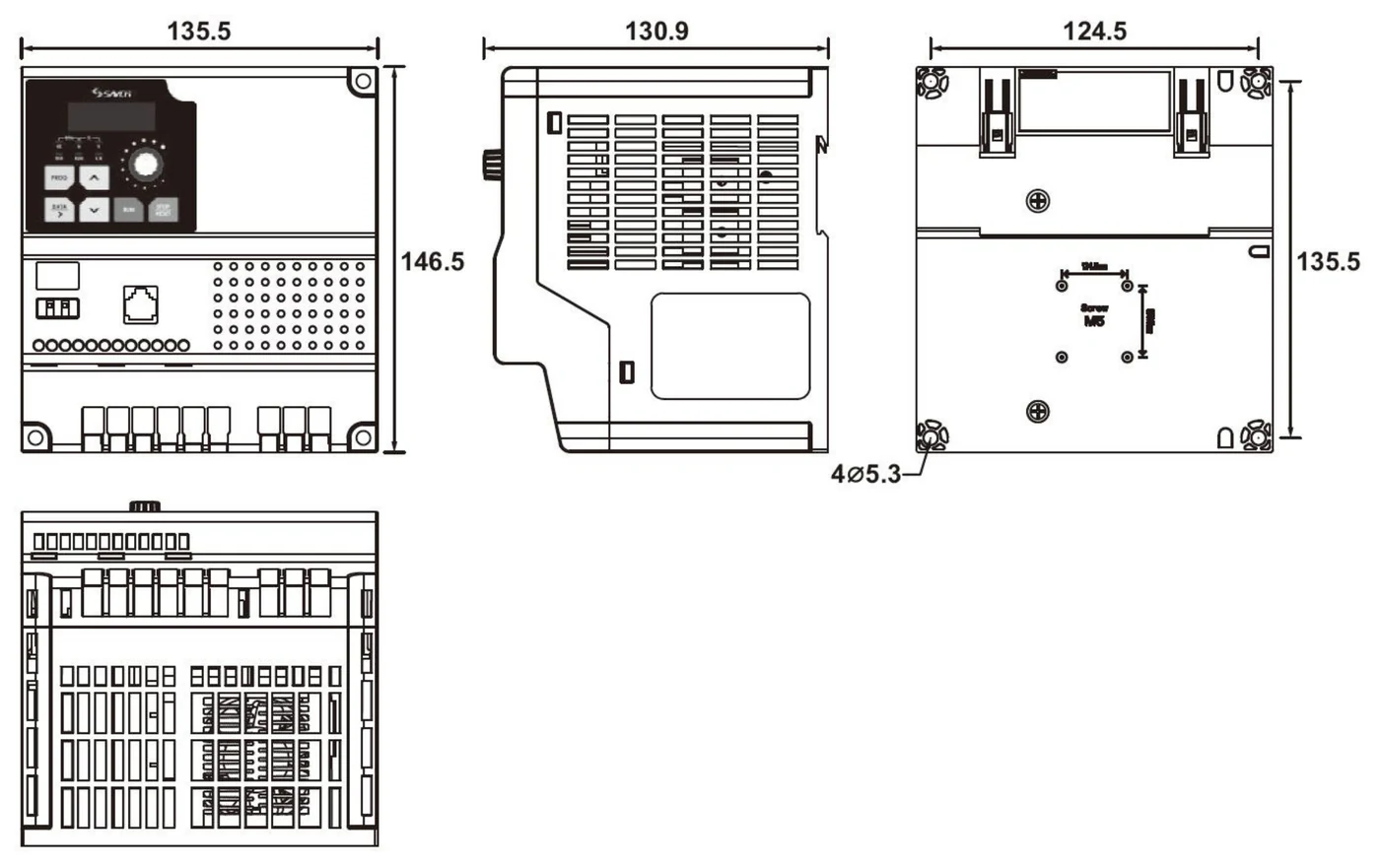

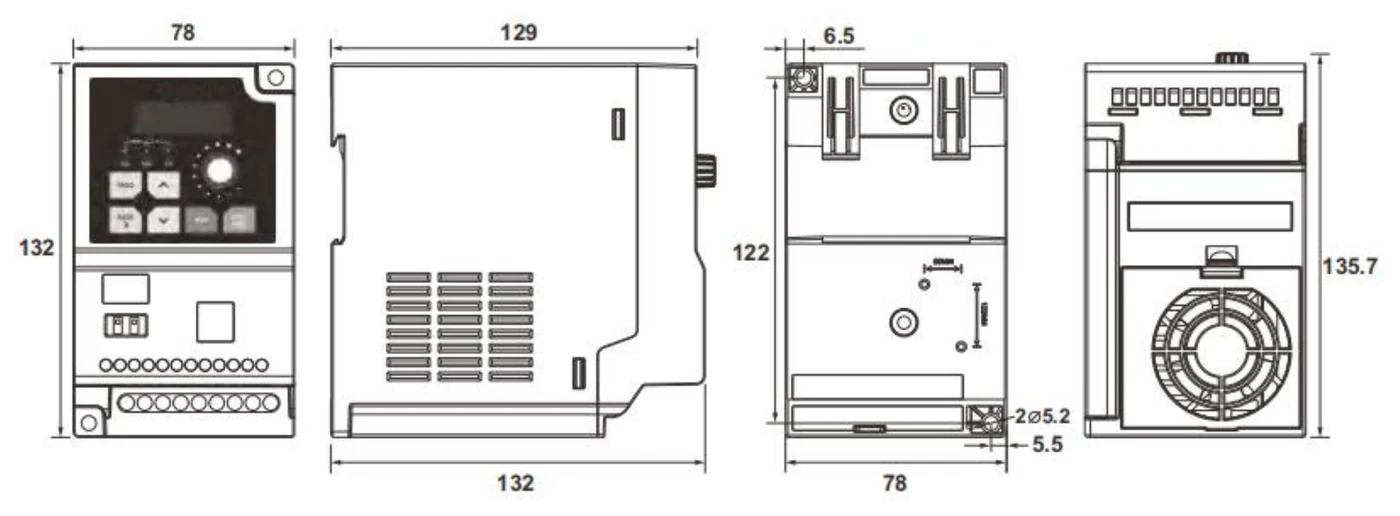

| Model | W | W1 | W2 | H | H1 | D | M | Hình |
|---|---|---|---|---|---|---|---|---|
| S600/E-2T0.4G | 68 | 56 | — | 141 | 120 | 132.2 | 5 | Size 1 |
| S600/E-2T0.75G | 68 | 56 | — | 141 | 120 | 132.2 | 5 | Size 1 |
| S600/E-4T0.75G | 68 | 56 | — | 141 | 120 | 132.2 | 5 | Size 1 |
| S600/E-4T1.5G | 68 | 56 | — | 141 | 120 | 132.2 | 5 | Size 1 |
| S600/E-2T1.5G | 135.5 | 124.5 | 124.5 | 146.5 | 135.5 | 130.9 | 5.3 | Size 2 |
| S600/E-2T2.2G | 135.5 | 124.5 | 124.5 | 146.5 | 135.5 | 130.9 | 5.3 | Size 2 |
| S600/E-2T4.0G | 135.5 | 124.5 | 124.5 | 146.5 | 135.5 | 130.9 | 5.3 | Size 2 |
| S600/E-4T2.2G | 135.5 | 124.5 | 124.5 | 146.5 | 135.5 | 130.9 | 5.3 | Size 2 |
| S600/E-4T4.0G | 135.5 | 124.5 | 124.5 | 146.5 | 135.5 | 130.9 | 5.3 | Size 2 |
| S600/E-4T5.5G | 135.5 | 124.5 | 124.5 | 146.5 | 135.5 | 130.9 | 5.3 | Size 2 |
| S600/E-4T2.2G | 78 | 66 | — | 132 | 122 | 135.7 | 5.2 | Size 3 |

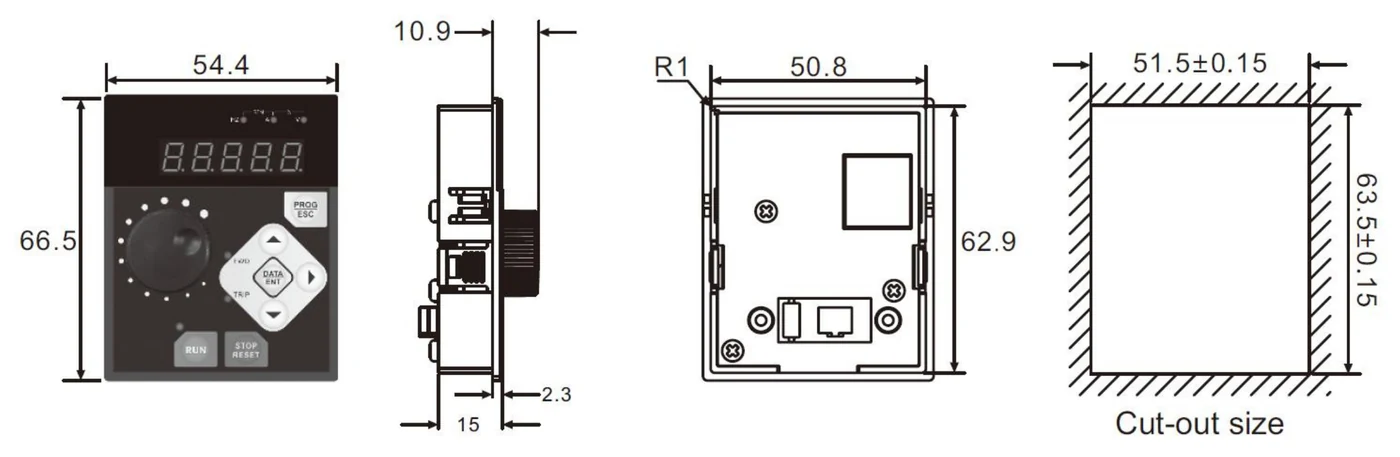

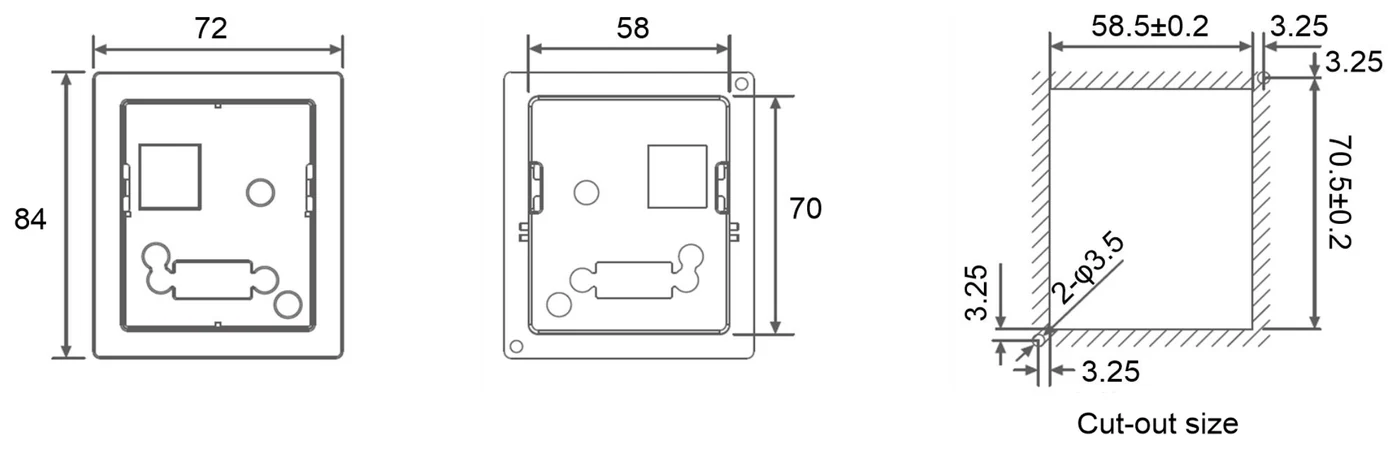

Mô tả chức năng tham số
| Tham số | Chức năng | Dải cài đặt | Giá trị cài |
|---|---|---|---|
| 00-02 | Chọn nguồn đặt tần số chính | 0 ~ 5 · 6: đặt qua truyền thông (bàn phím từ xa) · 7 ~ 9 | 6 |
| 00-11 | Khởi tạo tham số | 0 ~ 2 · 3: chép tham số biến tần sang bàn phím · 4: chép tham số bàn phím sang biến tần | 3 hoặc 4 |
Mã lỗi bàn phím từ xa
| Mã lỗi | Mô tả | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|---|
| CErr | Lỗi truyền thông | Truyền thông bị ngắt hai lần | 1. Kiểm tra đứt dây hoặc thiết bị lân cận gây nhiễu mạnh. 2. Gửi về nhà máy. |
| EErr | Lỗi truyền thông I2C | Lỗi truyền thông I2C với MCU | Gửi về nhà máy. |
| uErr | Sai loại biến tần | Loại biến tần không khớp | Dùng đúng loại biến tần. |
| dErr | Dữ liệu không hợp lệ | Dữ liệu không hợp lệ | Chép tham số biến tần sang bàn phím trước. |
| nErr | Lỗi thao tác | Lỗi thao tác | Gửi về nhà máy. |

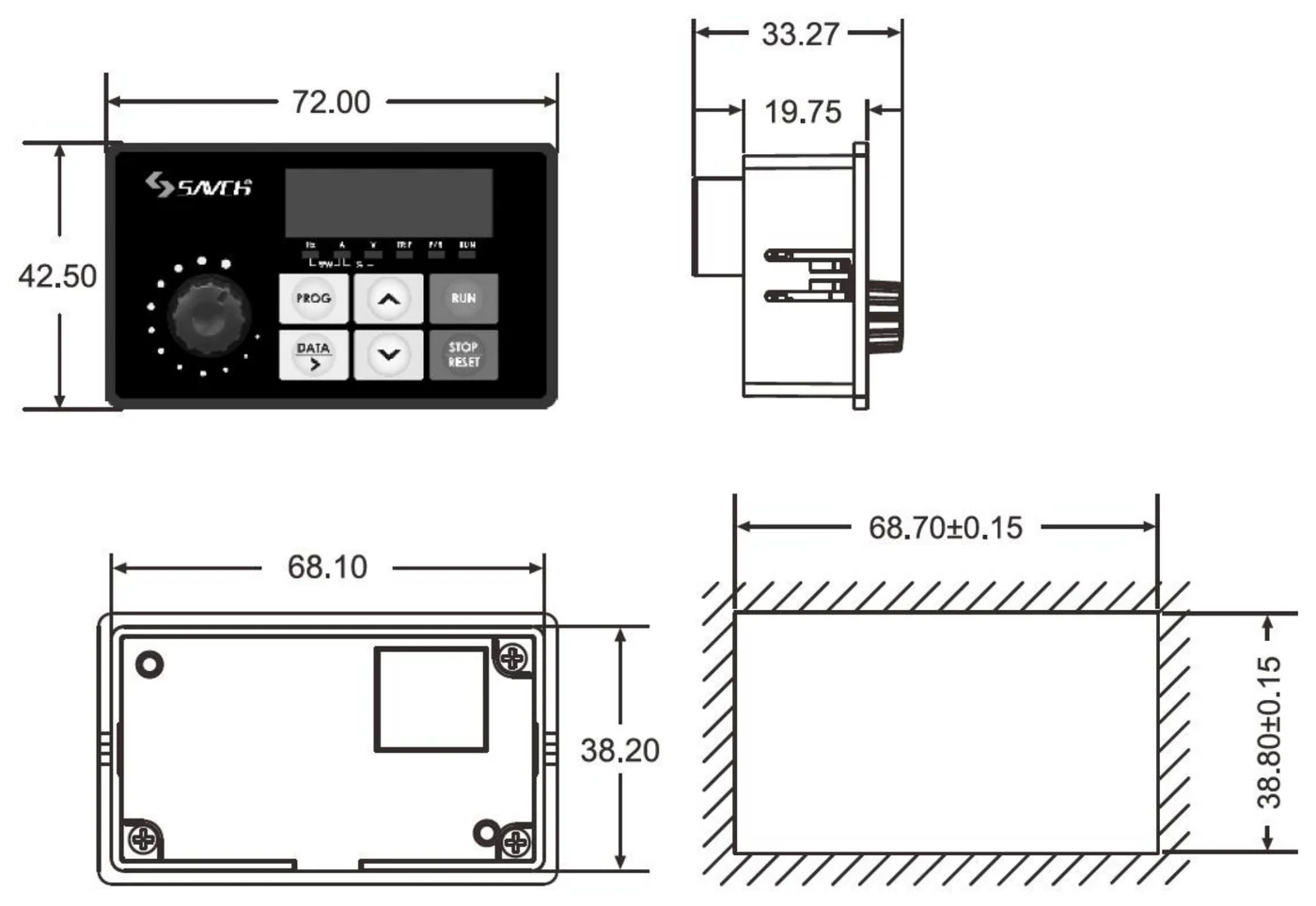

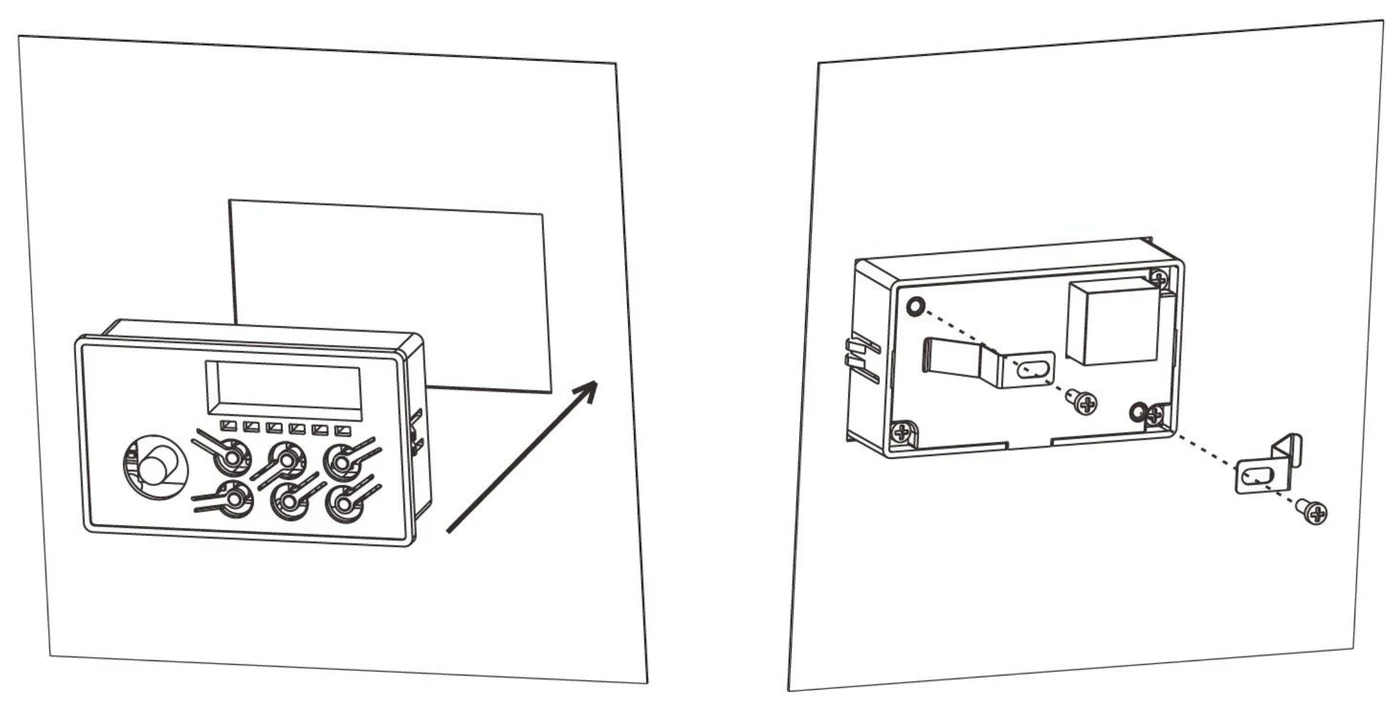

Mô tả chức năng tham số
| Tham số | Chức năng | Dải cài đặt | Giá trị cài |
|---|---|---|---|
| 00-02 | Chọn nguồn đặt tần số chính | 0 ~ 5 · 6: đặt qua truyền thông (bàn phím từ xa) · 7 ~ 9 | 6 |
| 00-11 | Khởi tạo tham số | 0 ~ 2 · 3: chép tham số biến tần sang bàn phím · 4: chép tham số bàn phím sang biến tần | 3 hoặc 4 |
Mã lỗi bàn phím từ xa
| Mã lỗi | Mô tả | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|---|
| CErr | Lỗi truyền thông | Truyền thông bị ngắt hai lần | 1. Kiểm tra đứt dây hoặc thiết bị lân cận gây nhiễu mạnh. 2. Gửi về nhà máy. |
| EErr | Lỗi truyền thông I2C | Lỗi truyền thông I2C với MCU | Gửi về nhà máy. |
| uErr | Sai loại biến tần | Loại biến tần không khớp | Dùng đúng loại biến tần. |
| dErr | Dữ liệu không hợp lệ | Dữ liệu không hợp lệ | Chép tham số biến tần sang bàn phím trước. |
| nErr | Lỗi thao tác | Lỗi thao tác | Gửi về nhà máy. |
Ghi chú:
Gửi yêu cầu về tải, điện áp và ứng dụng — kỹ thuật QS tư vấn chọn mã, cáp và phụ kiện đồng bộ.
