S3100A / S3100E

Name: S3100A / S3100E
Brand: QS Technology
SKU: s3100

Dòng đa dụng

Biến tần vector đa dụng dải công suất rất rộng, DSP nâng cấp — độ chính xác tốc độ và đáp ứng moment cao, hỗ trợ tần số đầu ra tới 3200 Hz.

Nhận báo giá

Công suất: 0.4 – 630 kW
Điện áp: 1 pha 220 V · 3 pha 220 V · 3 pha 440 V
Tần số đầu ra: 0.1 – 3200 Hz
Điều khiển: V/f · vector không cảm biến (SVC)
Động cơ: IM · PM

[ Tổng quan ]

Giới thiệu sản phẩm

S3100A/E là thế hệ nâng cấp của dòng biến tần S3100. Cấu hình phần cứng cao của thế hệ trước được giữ nguyên, cách vận hành được điều chỉnh theo thói quen sử dụng thực tế, còn hiệu năng driver cùng lớp phần mềm nền và lớp ứng dụng đều được cải thiện.

S3100A/E là biến tần đa dụng điều khiển vector dòng nâng cao, hỗ trợ cả động cơ không đồng bộ và động cơ đồng bộ nam châm vĩnh cửu. Ứng dụng linh hoạt hơn và vận hành ổn định hơn — phù hợp với những nơi đòi hỏi cao về độ chính xác điều khiển tốc độ, tốc độ đáp ứng moment và đặc tính đầu ra ở tần số thấp.

Điều khiển động cơ

Hỗ trợ động cơ không đồng bộ và động cơ đồng bộ nam châm vĩnh cửu.
Moment khởi động lớn nhất 200 % tại 0.5 Hz, độ chính xác tốc độ 0.1 %.
Thuật toán vector đồng bộ nam châm vĩnh cửu thế hệ mới — khởi động không đảo chiều.
Chip DSP nâng cấp: điều khiển vector không cảm biến (SVC), V/f, tách rời V/f và điều khiển moment.

Tần số và chức năng

Đầu ra tần số cao tới 3200 Hz.
PLC đơn giản và chức năng tần số dao động tích hợp sẵn.
Điều khiển cộng tần số chính với tần số phụ.
Terminal đa chức năng có 1 ngõ vào xung và 1 ngõ ra xung tốc độ cao.

Bảo vệ và vận hành

Quản lý nhiệt độ module tối ưu hơn — bảo vệ kịp thời khi môi trường nóng hoặc khi quá tải.
Bảo vệ ngắn mạch được tối ưu hơn.
Dòng 2T từ 4.0 kW và dòng 4T từ 5.5 kW trở xuống có sẵn bộ bảo vệ quá nhiệt điện trở nạp.
Terminal đầu vào ngoài chọn được hai chế độ NPN / PNP để ghép gọn với PLC và màn hình cảm ứng bên ngoài.

Bảo trì thuận tiện hơn

Kết cấu module hóa, tháo lắp đơn giản.
Bảo trì dễ hơn, thuận tiện khi tản nhiệt và vệ sinh bên trong máy.

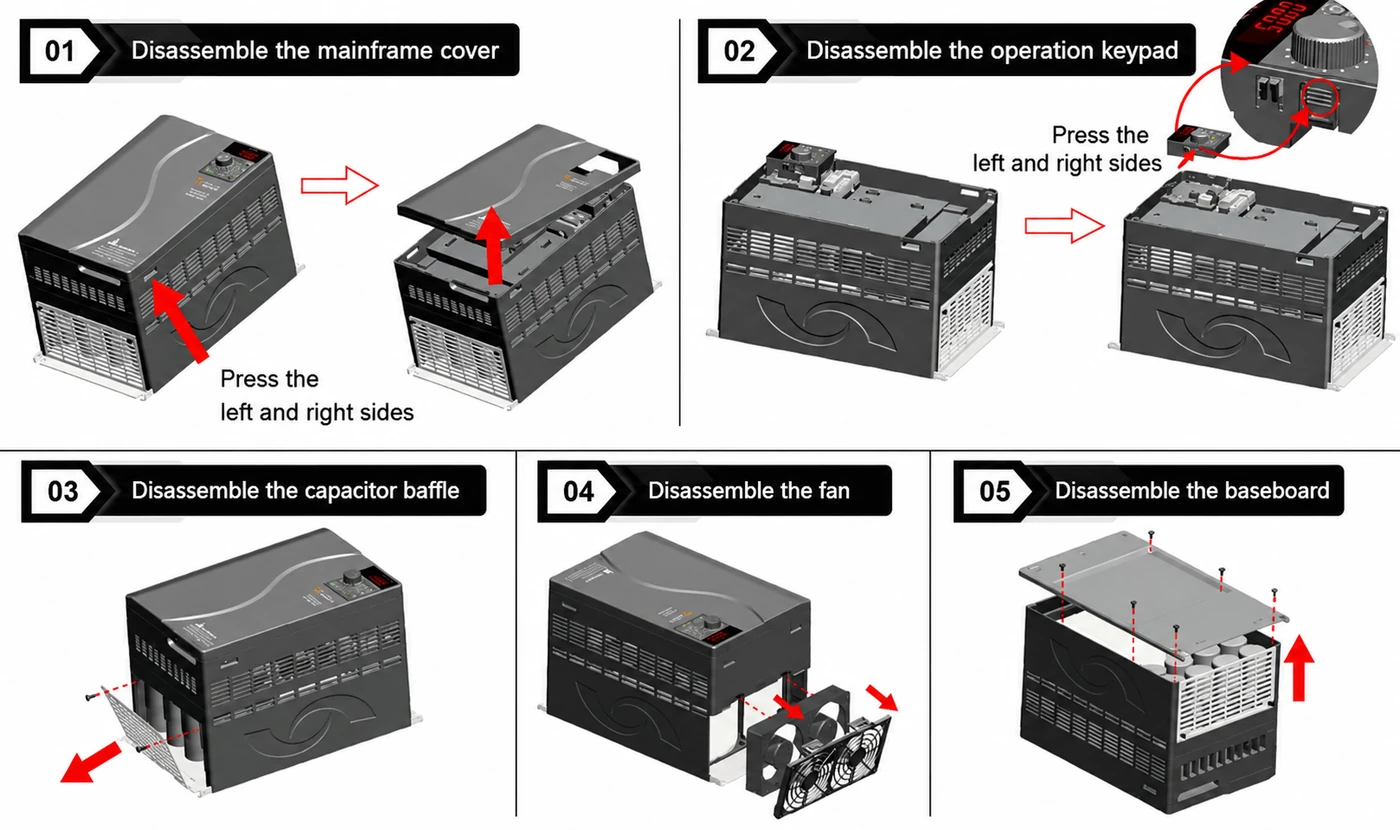

S3100A/E — năm bước tháo lắp: nắp thân máy, bàn phím, tấm chắn tụ, quạt và đế máy — Năm bước tháo lắp

Bus DC chung

Toàn dải công suất hỗ trợ ứng dụng bus DC chung: các biến tần chia sẻ năng lượng với nhau, nhờ đó giảm công suất điện trở hãm hoặc bỏ hẳn điện trở hãm.

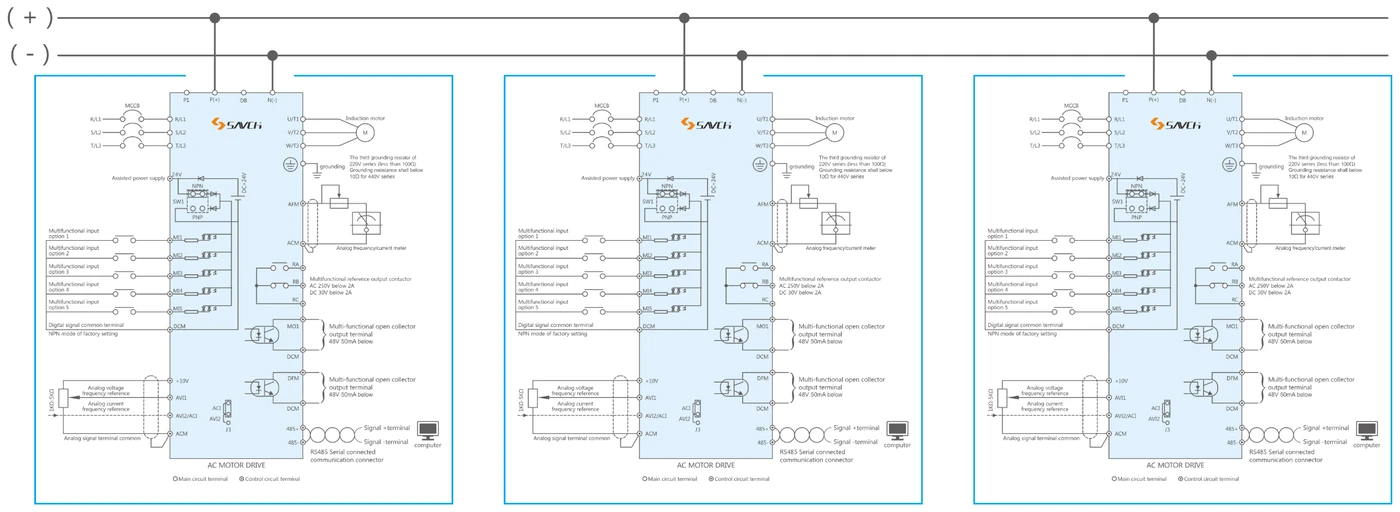

S3100A/E — sơ đồ ba biến tần đấu chung thanh cái DC (+) và (−) — Đấu nối bus DC chung

Đặc tính kỹ thuật

Khả năng quá tải 150 % trong 60 giây với loại G, 120 % trong 60 giây với loại P.
Moment khởi động lớn nhất (SVC) 200 % tại 0.5 Hz, độ chính xác tốc độ 0.1 %.
Thuật toán vector đồng bộ nam châm vĩnh cửu thế hệ mới không đảo chiều khi khởi động.
Đường cong V/f 3 điểm, 6 bộ đường cong V/f, điều khiển tách rời V/f.
Chức năng dừng tức thời, bám tốc độ, triệt hãm hiệu quả.
Chức năng dừng tức thời không ngắt, bám tốc độ, triệt hãm hiệu quả.
Tích hợp PID, PLC đơn giản, chức năng tần số dao động.
Terminal đa kênh đa chức năng, gồm tùy chọn 1 ngõ vào xung và 1 ngõ ra xung tốc độ cao.
Terminal ngoài chọn được chế độ NPN hoặc PNP, ghép linh hoạt với PLC và màn hình cảm ứng.
Tích hợp transistor hãm cho các model tới 22 kW.
Chuyển sang chế độ tần số cao (3200 Hz) ở đầu ra.
Hai dải định mức: đặt bằng tham số cho loại G tải nặng hoặc loại P tải nhẹ.
Nhiều chức năng bảo vệ: ngắn mạch biến tần, quá áp, quá dòng, quá tải, quá nhiệt và các bảo vệ khác.

Mô tả chức năng

Cổng terminal đa năng

Terminal	Chức năng
AVI	Ngõ vào DC 0 ~ +10 V
AVI2 / ACI	DC 0 ~ +10 V hoặc DC 4 ~ 20 mA
MI5	Ngõ vào xung
AFM	Ngõ ra analog
DFM	Ngõ ra xung

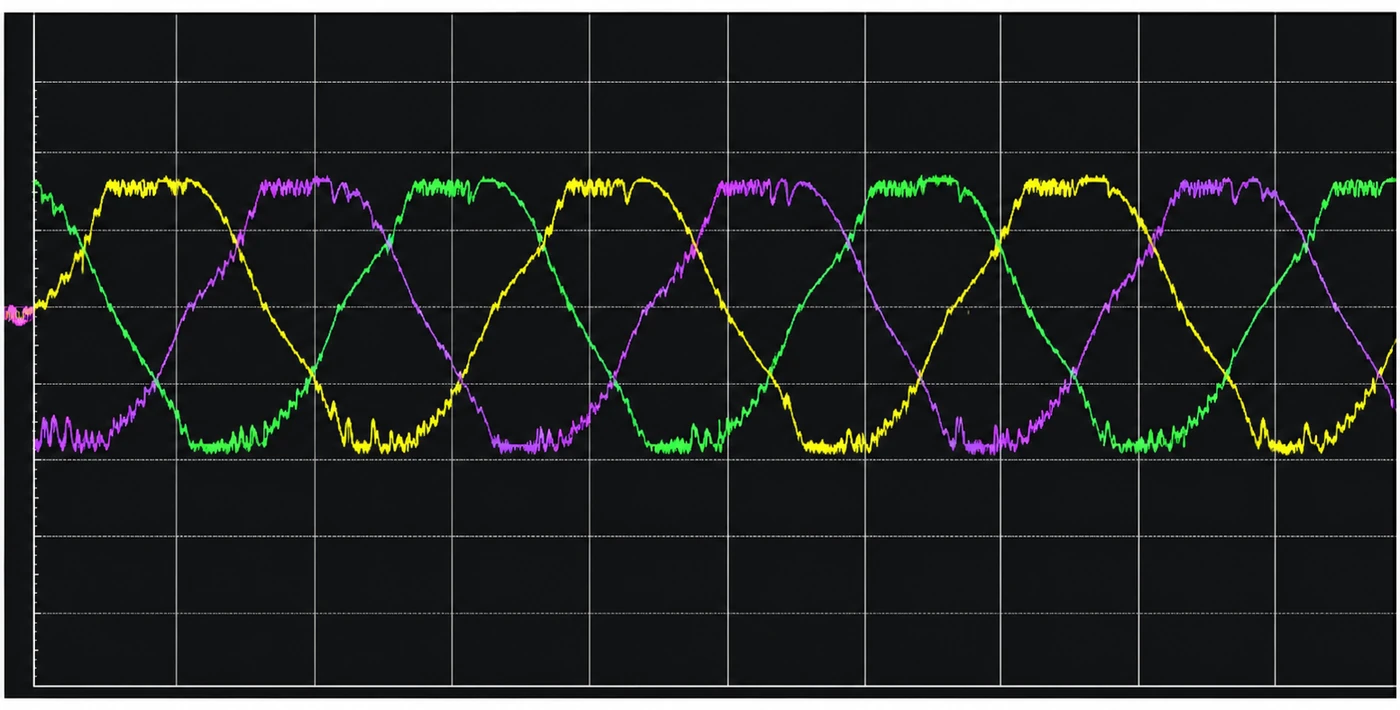

S3100A/E — dạng sóng dòng ba pha đo trên oscilloscope khi bật giới hạn dòng nhanh — Giới hạn dòng nhanh

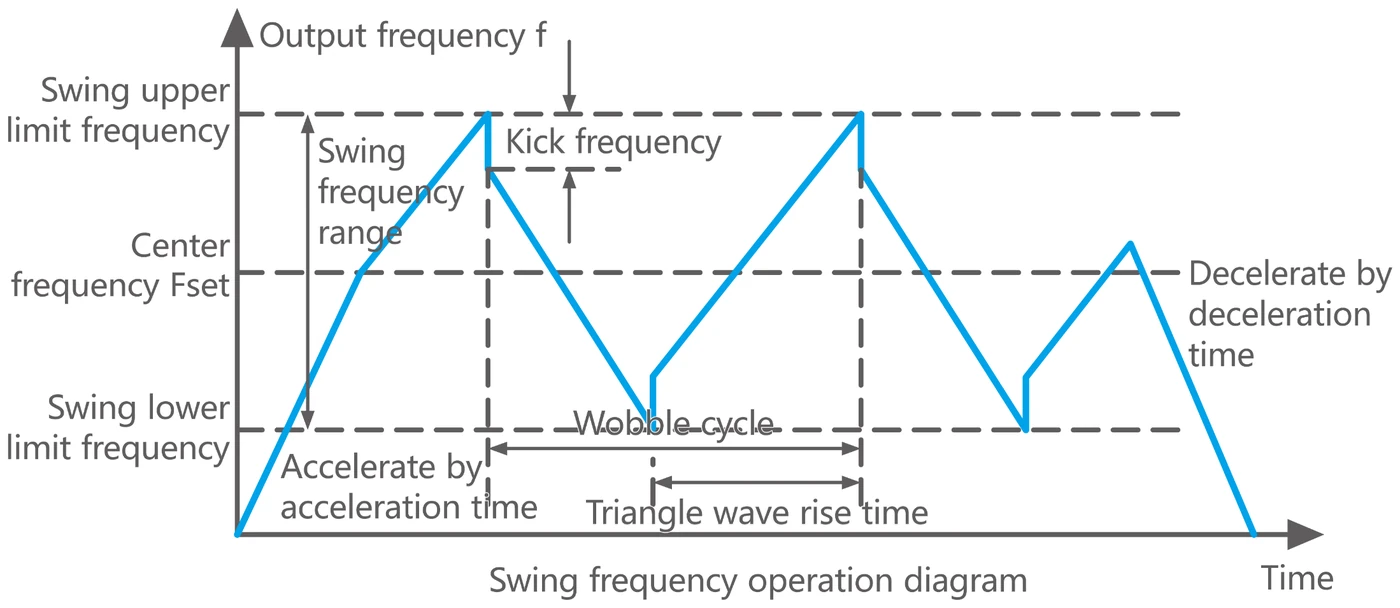

S3100A/E — sơ đồ vận hành tần số dao động: tần số trung tâm, biên độ dao động, tần số kick và chu kỳ dao động theo thời gian — Sơ đồ vận hành tần số dao động

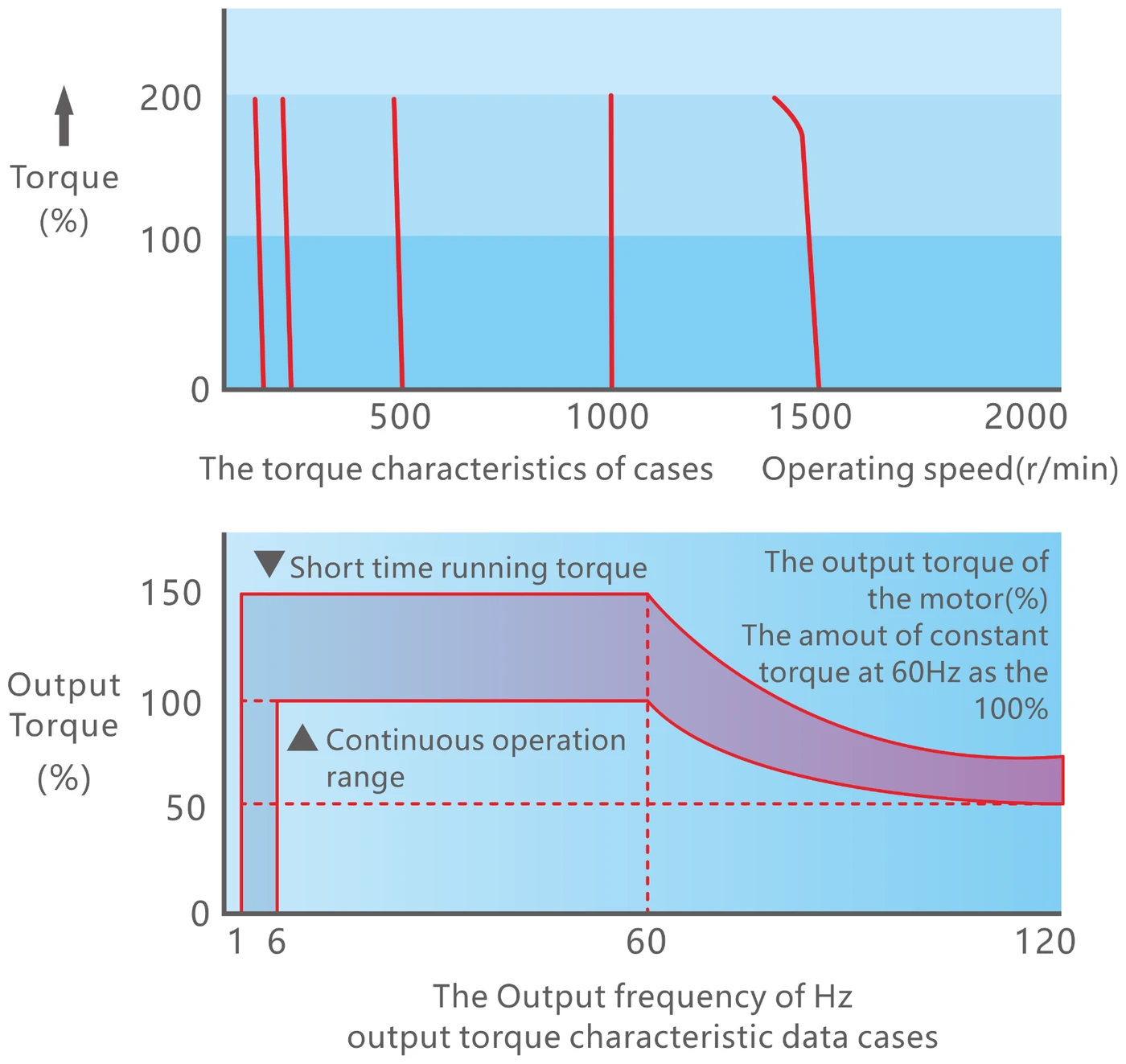

S3100A/E — biểu đồ moment theo tốc độ và biểu đồ moment đầu ra theo tần số — Đặc tính moment

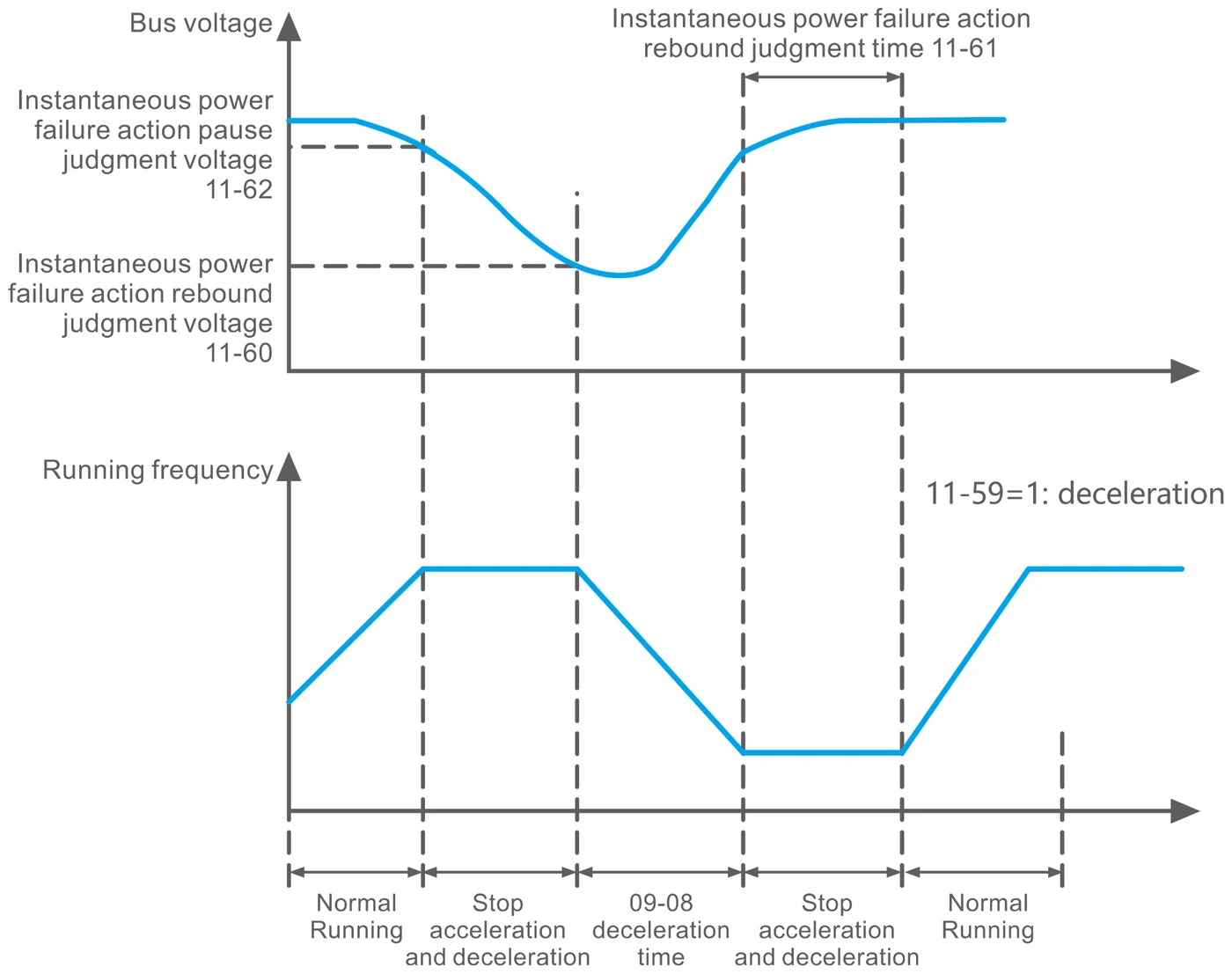

S3100A/E — biểu đồ điện áp bus và tần số chạy khi mất điện tức thời, với các mốc tham số 11-59, 11-60, 11-61 và 11-62 — Không dừng khi mất điện tức thời

[ Quy tắc mã ]

Cách đọc mã model

3100A

7.5G/11P

1S — Thương hiệu SAVCH
23100A — Dòng sản phẩm — S3100A cho động cơ không đồng bộ, S3100E cho động cơ đồng bộ nam châm vĩnh cửu
34T — Điện áp nguồn — 2T: ba pha 220 V (từ 2T2.2G trở xuống dùng được nguồn một pha); 4T: ba pha 440 V
47.5G/11P — Công suất và loại tải — 0.4 · 0.75 · 1.5 · 2.2 … 15 … 800 tương ứng 0.4 kW đến 800 kW; G là tải nặng, P là tải nhẹ

Thông số sản phẩm

Thông số chung

Hạng mục		Diễn giải
Đặc tính điều khiển	Chế độ điều khiển	Điều khiển V/f, vector vòng hở, điều khiển moment
	Dải tần số ra	0 ~ 500.00 Hz (V/f tối đa 3200.0 Hz)
	Độ phân giải tần số đặt	0.01 Hz
	Độ phân giải tần số ra	0.01 Hz
	Tần số sóng mang PWM	Chỉnh được từ 0.5 kHz đến 16 kHz
	Tăng moment	Vector vòng hở (SVC): loại G 0.5 Hz / 150 %, loại P 0.5 Hz / 120 %
	Đường cong V/f	Ba kiểu: tuyến tính, đa điểm, lũy thừa bậc N(lũy thừa 1.2 · 1.4 · 1.6 · 1.8 · 2)
	Tách rời V/f	Hai kiểu: tách hoàn toàn, tách một phần
	Tần số cấm	Chỉnh được từ 0.1 Hz đến 500.00 Hz
	Thời gian tăng / giảm tốc	0.00 đến 65000 giây (4 nấc thời gian tăng/giảm tốc đặt độc lập), kiểu tuyến tính hoặc đường cong S
	Ngưỡng chống kẹt quá dòng	Đặt theo đặc tính tải của động cơ, trong khoảng 100 ~ 200 % dòng định mức của biến tần
	Hãm DC	Khi dừng, tác động được từ 0.00 Hz đến tần số vận hành lớn nhất; dòng hãm 0 ~ 100 % dòng định mức. Thời gian bắt đầu 0 ~ 100.0 giây, thời gian dừng 0 ~ 100.0 giây.
	Moment hãm	20 % (gắn thêm điện trở hãm ngoài đạt tới 125 %)(1 ~ 50 HP có sẵn transistor hãm; từ 60 HP trở lên đấu thêm module hãm ngoài)
	Dải điều tốc	Vector vòng hở: 1 : 100
Đặc tính vận hành	Tín hiệu đặt tần số — bàn phím	Đặt bằng phím ▲ ▼
	Tín hiệu đặt tần số — terminal ngoài	DC 0 ~ 10 V, DC 4 ~ 20 mA, truyền thông nối tiếp (RS485)
	Tín hiệu vận hành — bàn phím	Vận hành bằng phím RUN, STOP, JOG
	Tín hiệu vận hành — terminal ngoài	Điều khiển 2 dây / 3 dây, chạy nhấp (jog), truyền thông nối tiếp (RS485)
	Terminal vào đa chức năng	Chạy thuận / nghịch, điều khiển 3 dây, chạy nhấp thuận / nghịch, dừng tự do, reset lỗi, tạm dừng, ngõ vào lỗi ngoài, tăng / giảm tần số bằng terminal, chuyển 16 cấp tốc độ đặt trước, chuyển thời gian tăng / giảm tốc, chuyển nguồn tần số, chuyển lệnh chạy, điều khiển PID, reset trạng thái PLC, tạm dừng và reset tần số dao động, cấm tăng / giảm tốc, khóa điều khiển moment, chức năng đếm, đếm chiều dài, xóa giá trị tăng / giảm tần số, tần số xung tốc độ cao, hãm DC khi dừng, cho phép đổi tần số, chuyển giữa điều khiển tốc độ và moment, xóa thời gian chạy của lần chạy này.
	Terminal ra đa chức năng	Biến tần đang chạy, báo lỗi, phát hiện mức tần số FDT, đạt tần số, chạy tốc độ 0, cảnh báo sớm quá tải, đạt giá trị đếm, đạt chiều dài, hoàn tất chu trình PLC, đạt thời gian chạy tích lũy, giới hạn tần số, giới hạn moment, sẵn sàng chạy, AVI1 > AVI2, đạt giới hạn tần số trên, đạt giới hạn tần số dưới (liên quan vận hành), báo trạng thái thấp áp, đặt qua truyền thông, đạt thời gian cấp nguồn tích lũy, ngõ ra đạt tần số, ngõ ra đạt hẹn giờ, mất tải, đang chạy nghịch, trạng thái dòng bằng 0, module đạt ngưỡng nhiệt, dòng ra vượt giới hạn, đạt giới hạn tần số dưới (vẫn xuất khi dừng), ngõ ra cảnh báo (vẫn tiếp tục chạy), và đạt thời gian chạy.
	Ngõ ra tín hiệu analog	Tương ứng tần số ra, dòng ra, điện áp ra thực tế…
	Tiếp điểm báo lỗi	Tiếp điểm "ON" (một relay tiếp điểm C hoặc hai ngõ ra cực thu hở khi biến tần lỗi)
Chức năng tích hợp		Đặt giới hạn trên / dưới tần số ra, khởi động lại sau mất điện tức thời, khởi động lại sau lỗi, bám tốc độ, PLC đơn giản, chạy đa cấp tốc độ, điều khiển PID, điều khiển theo thời gian, tự động điều chỉnh điện áp ra, lưu lỗi, khóa tham số, khôi phục mặc định, cấm chạy nghịch, chống kẹt quá dòng, chống kẹt quá áp, relay nhiệt điện tử.
Chức năng bảo vệ		Bảo vệ ngắn mạch, quá dòng khi tăng tốc / giảm tốc / chạy ổn định, quá áp khi tăng tốc / giảm tốc / chạy ổn định, thấp áp bus, quá tải động cơ, quá tải biến tần, bảo vệ quá moment, mất pha đầu vào (từ 7.5G/11P trở lên), mất pha đầu ra, quá nhiệt module, lỗi ngoài, lỗi truyền thông, lỗi mạch đo dòng, lỗi tự học tham số động cơ, lỗi đọc ghi tham số, lỗi phần cứng biến tần, động cơ chạm đất, đạt thời gian chạy, đạt thời gian cấp nguồn, mất tải, đứt hồi tiếp PID và quá thời gian giới hạn dòng nhanh.
Bàn phím		8 phím chức năng, màn hình LED 5 số 8 đoạn, 6 đèn báo trạng thái. Đặt được tần số, hiển thị tần số ra, dòng ra và đơn vị do người dùng định nghĩa; duyệt và sửa tham số, khóa tham số, hiển thị lỗi; chạy, dừng, reset, đảo chiều và chạy nhấp.
Môi trường	Nhiệt độ vận hành	−10 °C ~ +40 °C
	Nhiệt độ lưu kho	−20 °C ~ +60 °C
	Độ ẩm môi trường vận hành	Dưới 90 % RH, không đọng sương
	Độ cao lắp đặt	Không quá 1000 m; không có khí ăn mòn, chất lỏng, bụi
	Rung động	Dưới 20 Hz: 9.80665 m/s² (1 G); 20 ~ 50 Hz: 5.88 m/s² (0.6 G)
	Cấp bảo vệ	IP20 (tùy môi trường lắp đặt của khách hàng)

Thông số theo model

220 V — một pha / ba pha

Hạng mục		Thông số
S3100A/E-2T***G		0.4	0.75	1.5	2.2	4.0	5.5	7.5
Ngõ ra	Công suất động cơ lớn nhất(kW)	0.4	0.75	1.5	2.2	4.0	5.5	7.5
	Công suất động cơ lớn nhất(HP)	0.5	1	2	3	5.4	7.4	10
	Công suất biểu kiến định mức(kVA)	1.1	1.5	2.7	3.7	6.5	9.5	12.2
	Dòng ra định mức(A)	2.3	4.0	7.0	9.6	17.0	25	32
	Dải tần số ra	0 ~ 500 Hz
	Khả năng quá tải	150 % — 60 s
	Điện áp ra lớn nhất	Bằng điện áp vào
Ngõ vào	Số pha, điện áp, tần số	Một pha / ba pha 200 ~ 240 V · 50/60 Hz
	Dao động điện áp / tần số	Điện áp ±15 %, tần số ±5 %
	Dòng vào — một pha(A)	5.4	8.2	14.2	23	Không có ngõ vào một pha
	Dòng vào — ba pha(A)	3.1	5.0	7.7	11.1	22.2	31.5	42.7
Phương pháp làm mát		Làm mát bằng quạt

440 V — ba pha · 0.75 ~ 55 kW

Hạng mục		Thông số
S3100A/E-4T***G/P		0.75	1.5	2.2	4.0	5.5	7.5	11	15	18.5	22	30	37	45	55
Ngõ ra	Công suất động cơ lớn nhất(kW)	0.75	1.5	2.2	4.0	5.5	7.5	11	15	18.5	22	30	37	45	55
	Công suất động cơ lớn nhất(HP)	1	2	3	5.4	7.4	10	14.7	20	24.7	29.4	40	50	60	74
	Công suất biểu kiến định mức(kVA)	1.9	2.9	3.9	6.9	9.9	13	19.1	24.4	28.2	34.3	45.7	57.1	68.6	83.8
	Dòng ra định mức(A)	2.5 (3.2)	3.8 (4.7)	5.1 (6.5)	9 (11.8)	13 (15)	17 (21.7)	25 (28.5)	32 (35.4)	37 (42)	45 (60)	60 (75)	75 (85)	90 (110)	110 (152)
	Dải tần số ra	0 ~ 500 Hz
	Khả năng quá tải	G: 150 % — 60 s · P: 120 % — 60 s
	Điện áp ra lớn nhất	Bằng điện áp vào
Ngõ vào	Số pha, điện áp, tần số	Ba pha 380 ~ 460 V · 50/60 Hz
	Dao động điện áp / tần số	Điện áp ±15 %, tần số ±5 %
	Dòng vào(A)	3.4	5.0	5.8	10.5	15	20.5	26	35	38	46	62	76	92	113
Phương pháp làm mát		Làm mát bằng quạt

440 V — ba pha · 75 ~ 250 kW

Hạng mục		Thông số
S3100A/E-4T***G/P		75	90	110	132	160	185	200	220	250
Ngõ ra	Công suất động cơ lớn nhất(kW)	75	90	110	132	160	185	200	220	250
	Công suất động cơ lớn nhất(HP)	100	120	147	176	214	247	267	294	334
	Công suất biểu kiến định mức(kVA)	114.3	134	160	191	229	259	290	316	358
	Dòng ra định mức(A)	152 (176)	176 (210)	210 (253)	253 (304)	304 (340)	340 (377)	377 (426)	426 (465)	465 (520)
	Dải tần số ra	0 ~ 500 Hz
	Khả năng quá tải	G: 150 % — 60 s · P: 120 % — 60 s
	Điện áp ra lớn nhất	Bằng điện áp vào
Ngõ vào	Số pha, điện áp, tần số	Ba pha 380 ~ 460 V · 50/60 Hz
	Dao động điện áp / tần số	Điện áp ±15 %, tần số ±5 %
	Dòng vào(A)	157	180	214	256	308	345	382	430	470
Phương pháp làm mát		Làm mát bằng quạt

440 V — ba pha · 280 ~ 800 kW

Hạng mục		Thông số
S3100A/E-4T***G/P		280	315	355	400	450	500	560	630	710	800
Ngõ ra	Công suất động cơ lớn nhất(kW)	280	315	355	400	450	500	560	630	710	800
	Công suất động cơ lớn nhất(HP)	374	420	470	530	600	660	755	840	1031	1172
	Công suất biểu kiến định mức(kVA)	396	445	500	565	630	700	785	871	1006	1143
	Dòng ra định mức(A)	520 (585)	585 (650)	650 (725)	725 (820)	820 (860)	860	1040	1180	1320	1500
	Dải tần số ra	0 ~ 500 Hz
	Khả năng quá tải	G: 150 % — 60 s · P: 120 % — 60 s
	Điện áp ra lớn nhất	Bằng điện áp vào
Ngõ vào	Số pha, điện áp, tần số	Ba pha 380 ~ 460 V · 50/60 Hz
	Dao động điện áp / tần số	Điện áp ±15 %, tần số ±5 %
	Dòng vào(A)	525	590	655	730	825	865	1045	1185	1452	1650
Phương pháp làm mát		Làm mát bằng quạt

Giá trị trong ngoặc ở hàng dòng ra định mức là thông số của loại tải nhẹ (P type).

Kích thước ngoài

Đơn vị: mm

Khung	Model biến tần	W	W1	W2	H	H1	D	M	N
Size 1	S3100A/E-2T0.4G2T0.75G2T1.5G4T0.75G/1.5P4T1.5G/2.2P4T2.2G/4.0P	108	94	94	138.1	118	159.5	5	5
Size 2	S3100A/E-2T2.2G2T4.0G4T4.0G/5.5P4T5.5G/7.5P4T7.5G	130	108	108	209	198	169.8	5	5
Size 3	S3100A/E-4T7.5G/11P4T11G/15P4T15G	140	122	122	260	248	176.6	6	6
Size 4	S3100A/E-2T5.5G2T7.5G4T15G/18.5P4T18.5G/22P4T22G	180	160	160	298	284	180	6.5	6.5
Size 5	S3100A/E-2T11G2T15G2T18.5G4T22G/30P4T30G/37P4T37G/45P	260	176	176	412	397.5	203	6.5	13
Size 6	S3100A/E-2T22G4T45G/55P	305	160	—	460	442	243	7	14
Size 7	S3100A/E-2T30G2T37G2T45G2T55G4T55G/75P4T75G/90P4T90G/110P4T110G	320	160	230	580	563	280	9	17
Size 8	S3100A/E-4T110G/132P4T132G/160P4T160G	380	160	—	724.2	694	330.5	12	22
Size 9	S3100A/E-4T185G/200P4T200G/220P	450	160	160	780	746	385	12	25
Size 10	S3100A/E-4T220G/250P4T250G/280P4T280G/315P4T315G	500	190	190	882	849	414	13	25
Size 11	S3100A/E-4T315G/355P4T355G/400P4T400G/450P	626	250	—	982	949	408	13	25
Size 12	S3100A/E-4T450G/500P4T500G	737	250	—	982	947	413	13	25
Size 13	S3100A/E-4T560G4T630G	1000	—	—	2155	—	800	—	—
Size 14	S3100A/E-4T710G4T800G	1220	—	—	2179	—	760	—	—

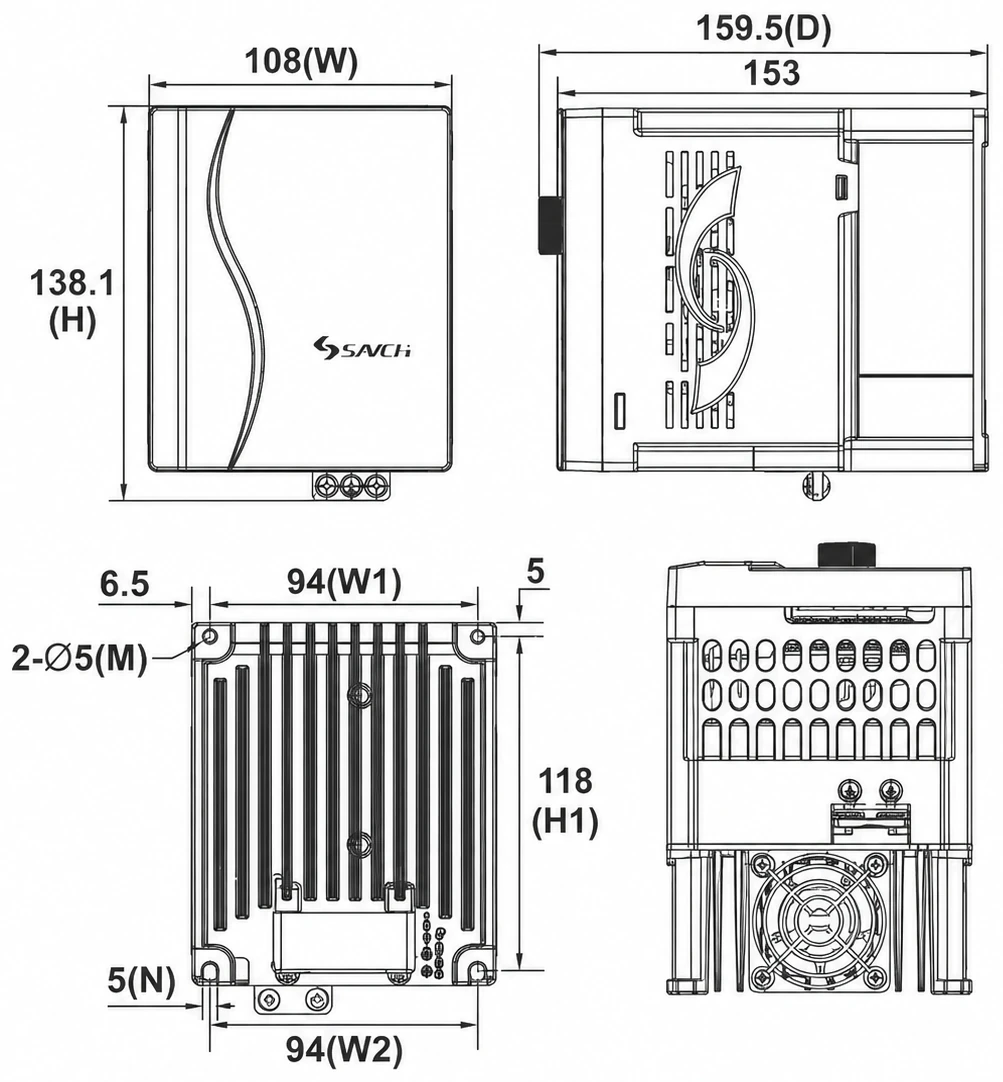

S3100A/E Size 1 — bản vẽ kích thước mặt trước, mặt bên và mặt đáy — Size 1S3100A/E-2T0.4G2T0.75G2T1.5G4T0.75G/1.5P4T1.5G/2.2P4T2.2G/4.0P

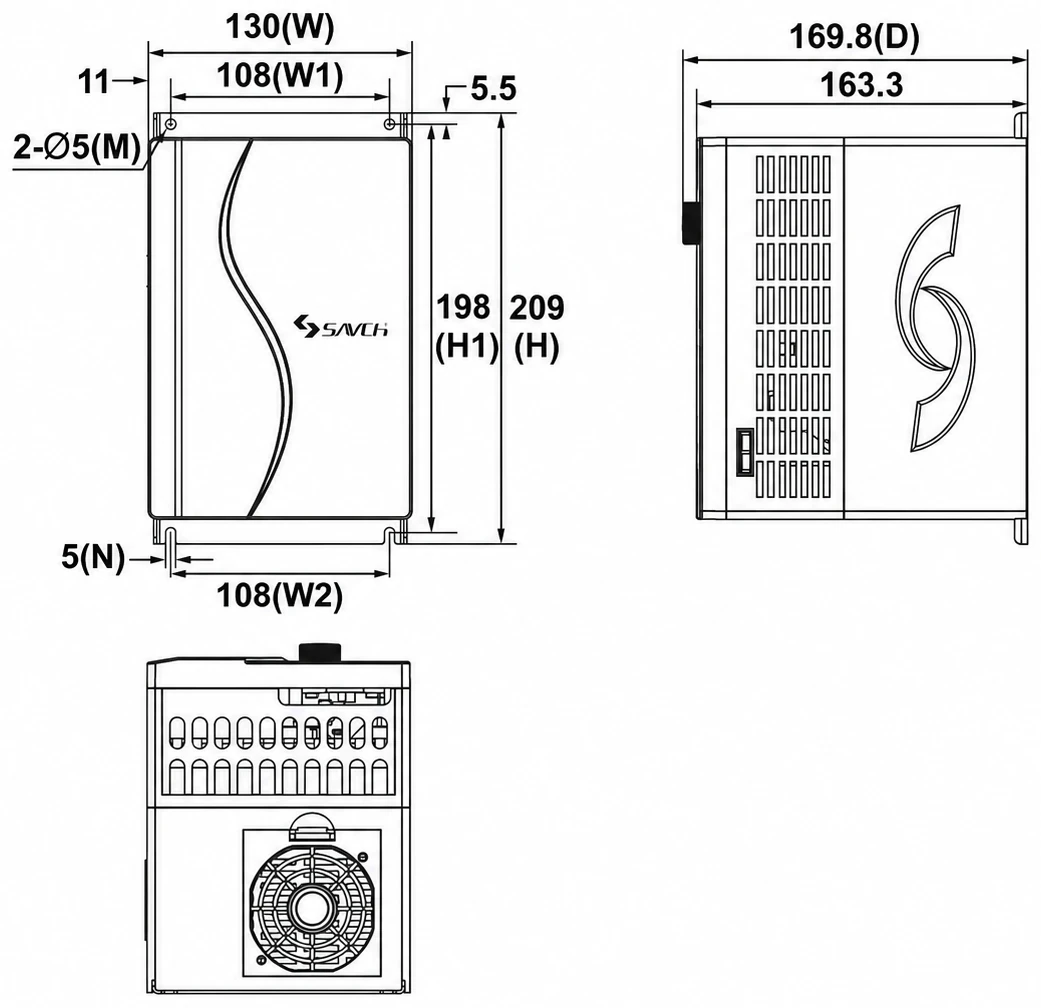

S3100A/E Size 2 — bản vẽ kích thước mặt trước, mặt bên và mặt đáy — Size 2S3100A/E-2T2.2G2T4.0G4T4.0G/5.5P4T5.5G/7.5P4T7.5G

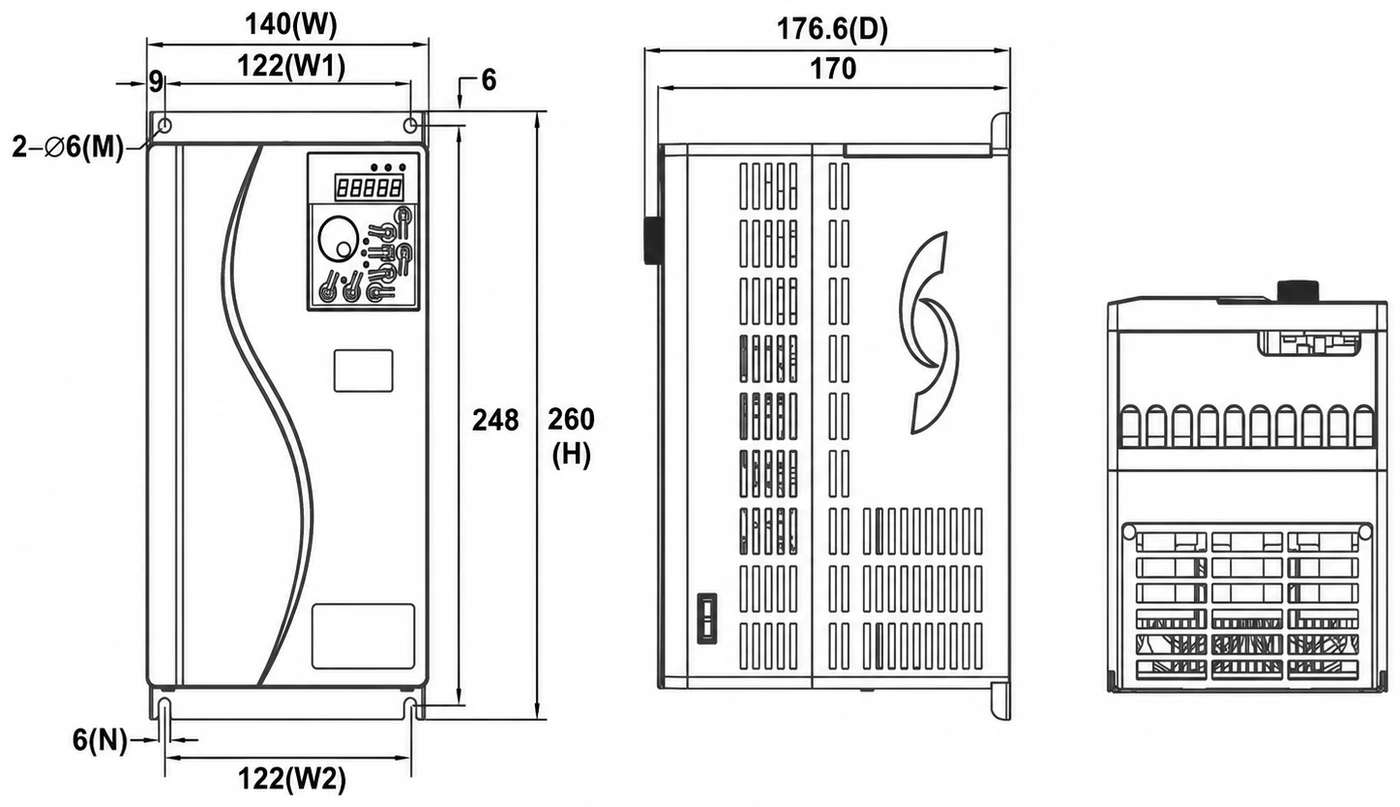

S3100A/E Size 3 — bản vẽ kích thước mặt trước, mặt bên và mặt đáy — Size 3S3100A/E-4T7.5G/11P4T11G/15P4T15G

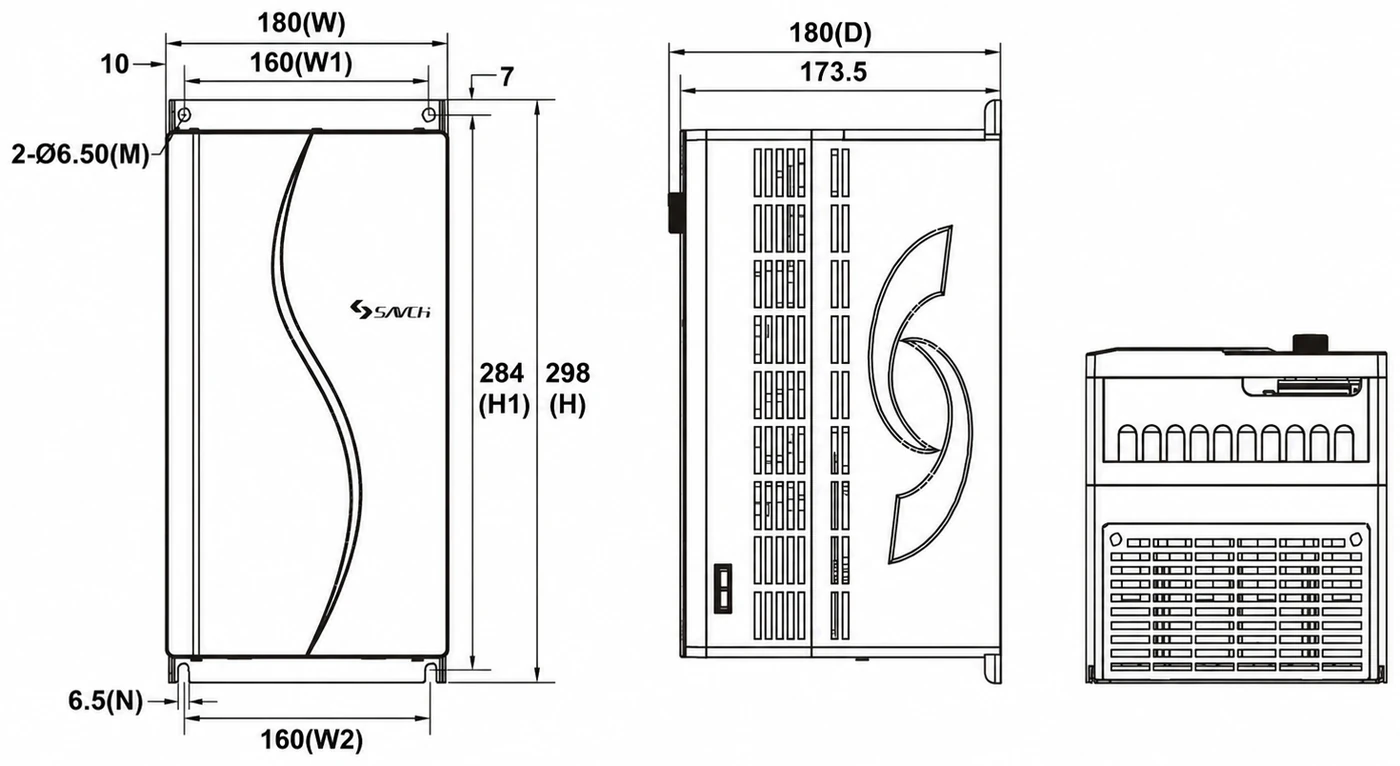

S3100A/E Size 4 — bản vẽ kích thước mặt trước, mặt bên và mặt đáy — Size 4S3100A/E-2T5.5G2T7.5G4T15G/18.5P4T18.5G/22P4T22G

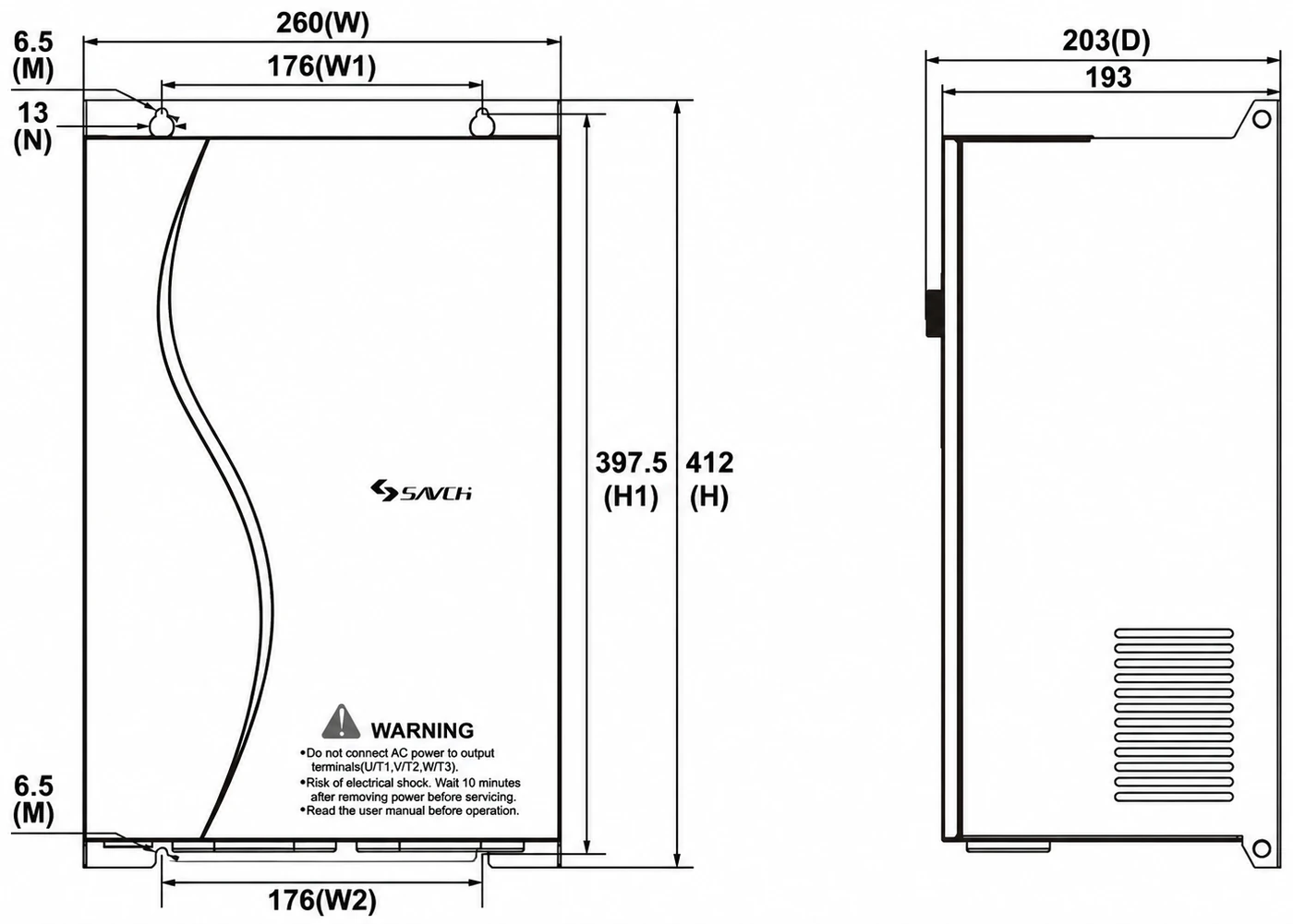

S3100A/E Size 5 — bản vẽ kích thước mặt trước, mặt bên và mặt đáy — Size 5S3100A/E-2T11G2T15G2T18.5G4T22G/30P4T30G/37P4T37G/45P

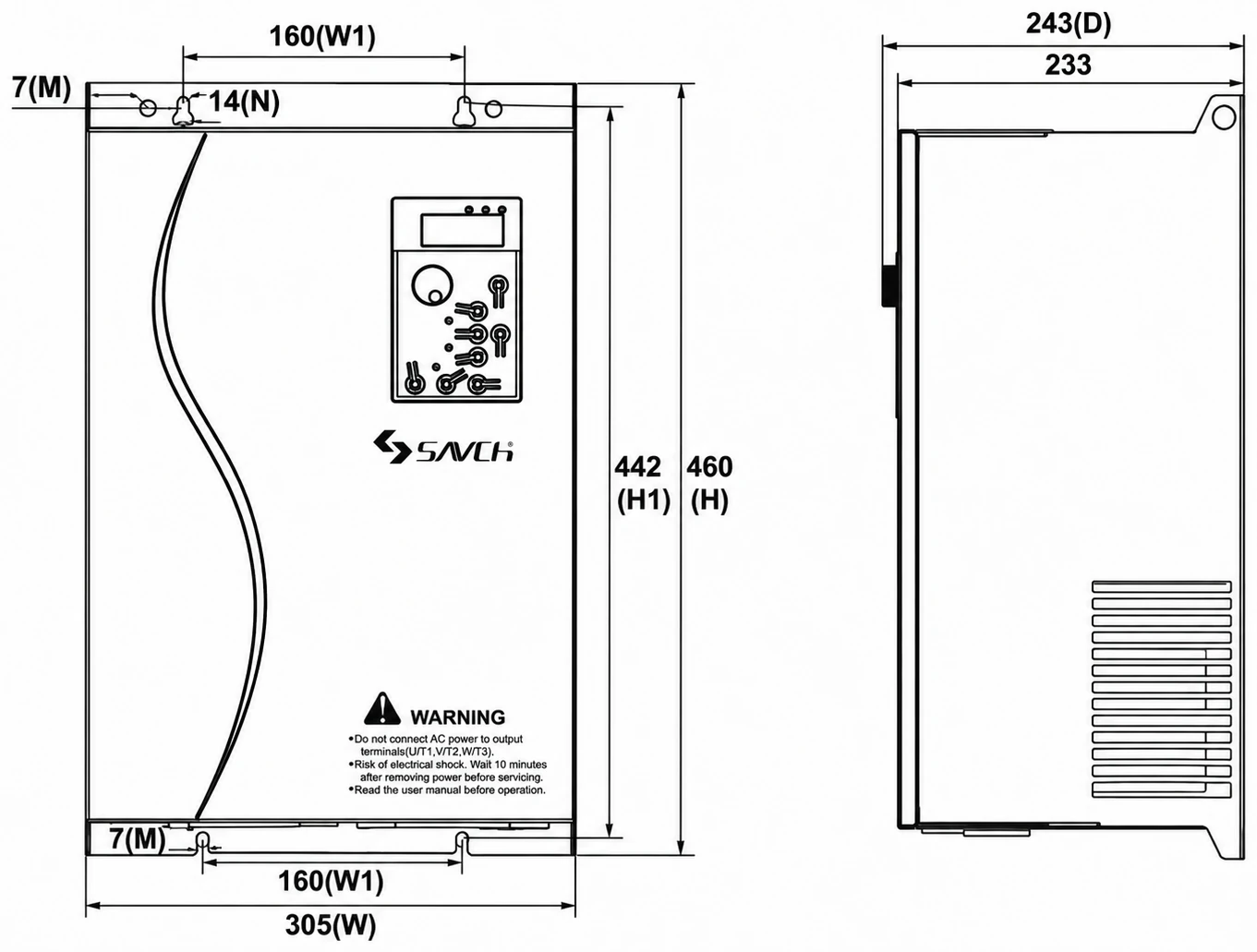

S3100A/E Size 6 — bản vẽ kích thước mặt trước, mặt bên và mặt đáy — Size 6S3100A/E-2T22G4T45G/55P

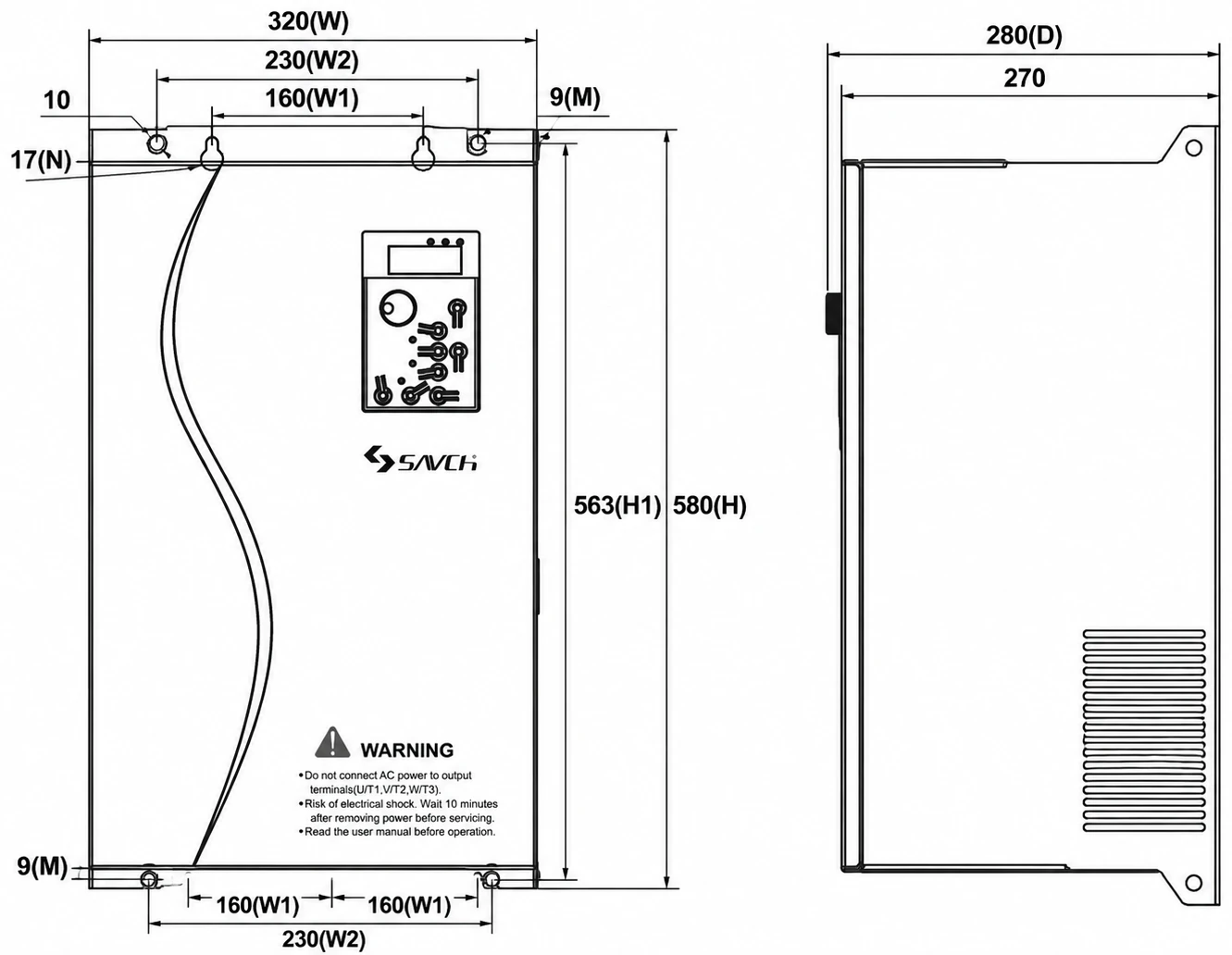

S3100A/E Size 7 — bản vẽ kích thước mặt trước, mặt bên và mặt đáy — Size 7S3100A/E-2T30G2T37G2T45G2T55G4T55G/75P4T75G/90P4T90G/110P4T110G

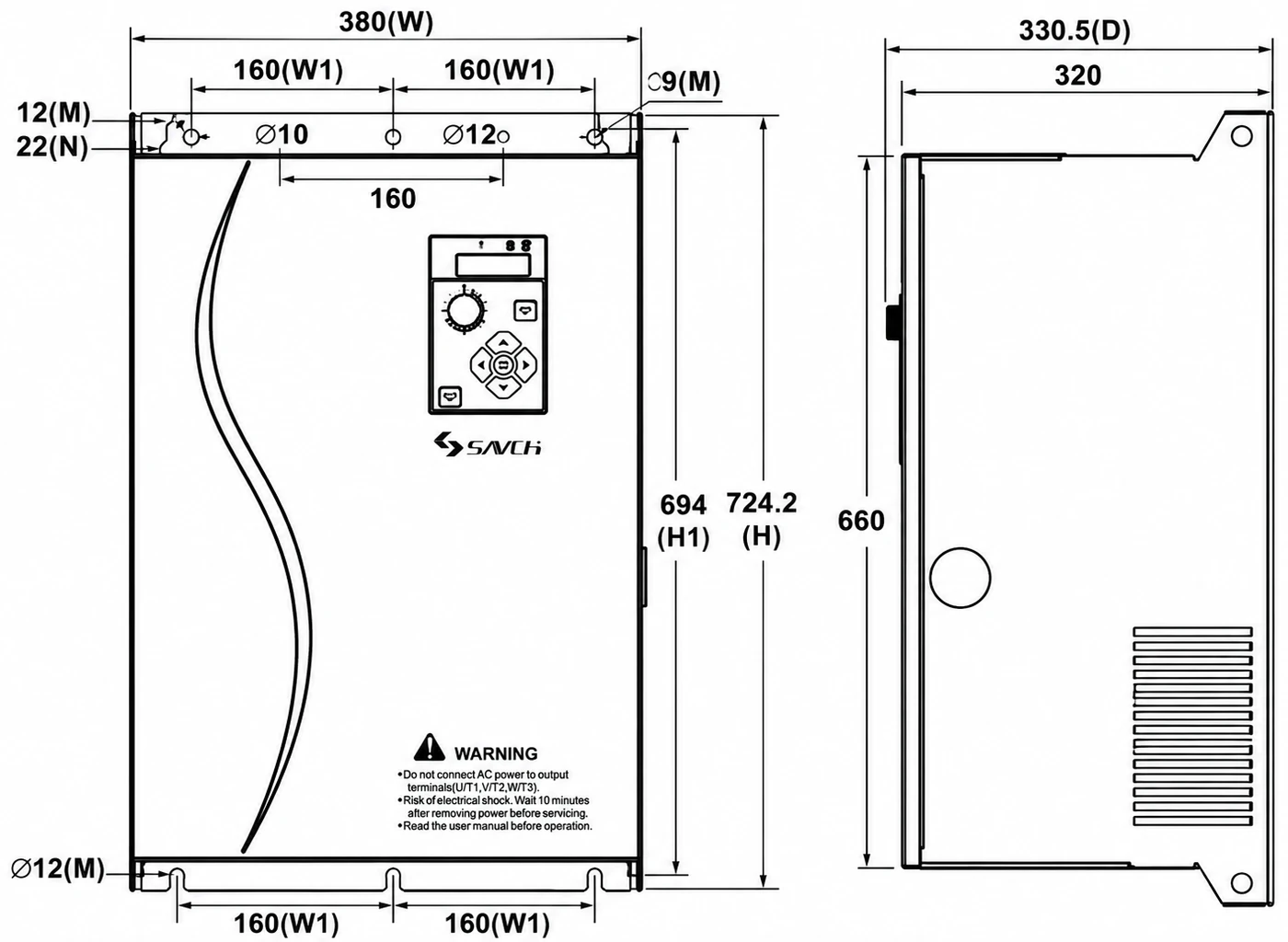

S3100A/E Size 8 — bản vẽ kích thước mặt trước, mặt bên và mặt đáy — Size 8S3100A/E-4T110G/132P4T132G/160P4T160G

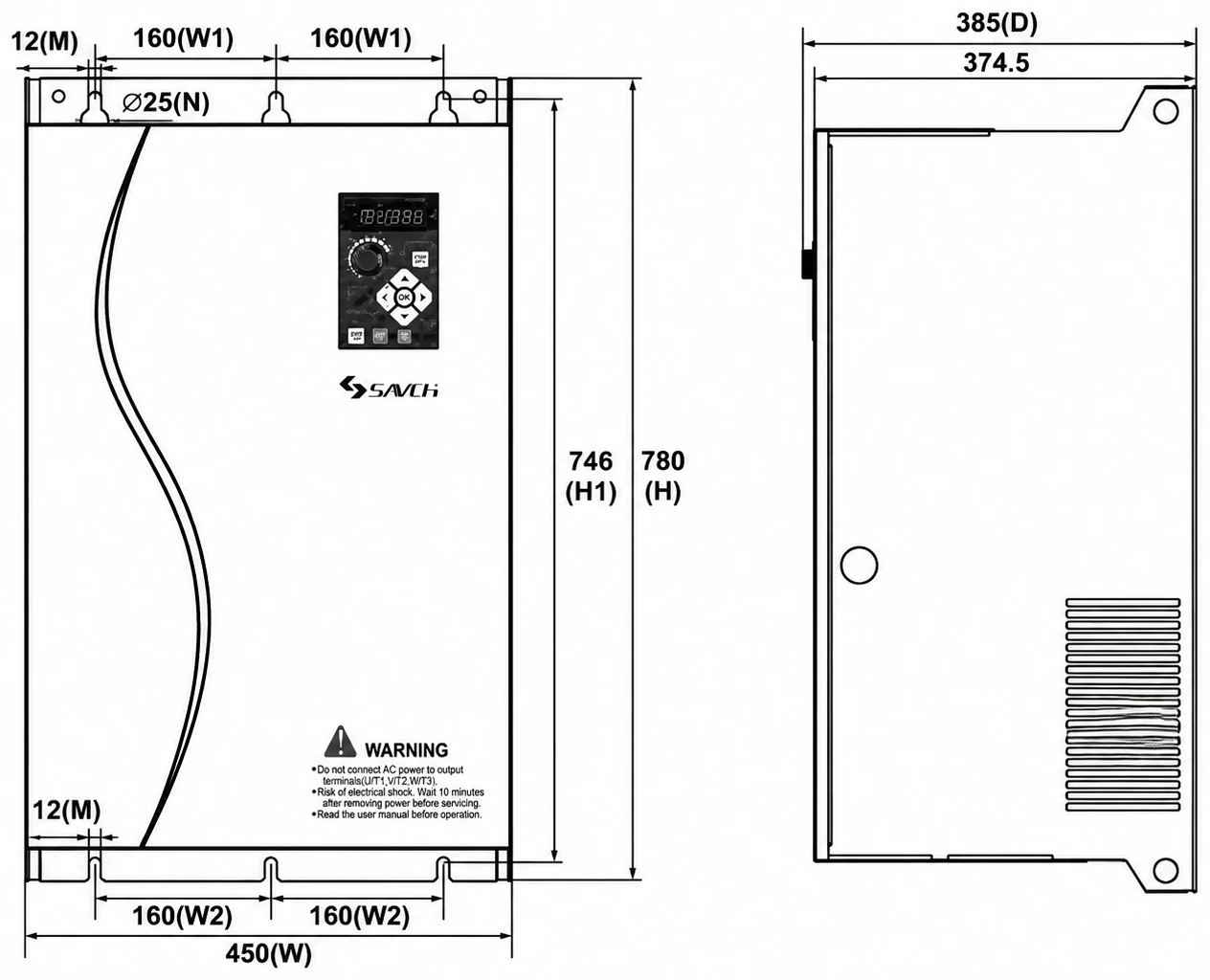

S3100A/E Size 9 — bản vẽ kích thước mặt trước, mặt bên và mặt đáy — Size 9S3100A/E-4T185G/200P4T200G/220P

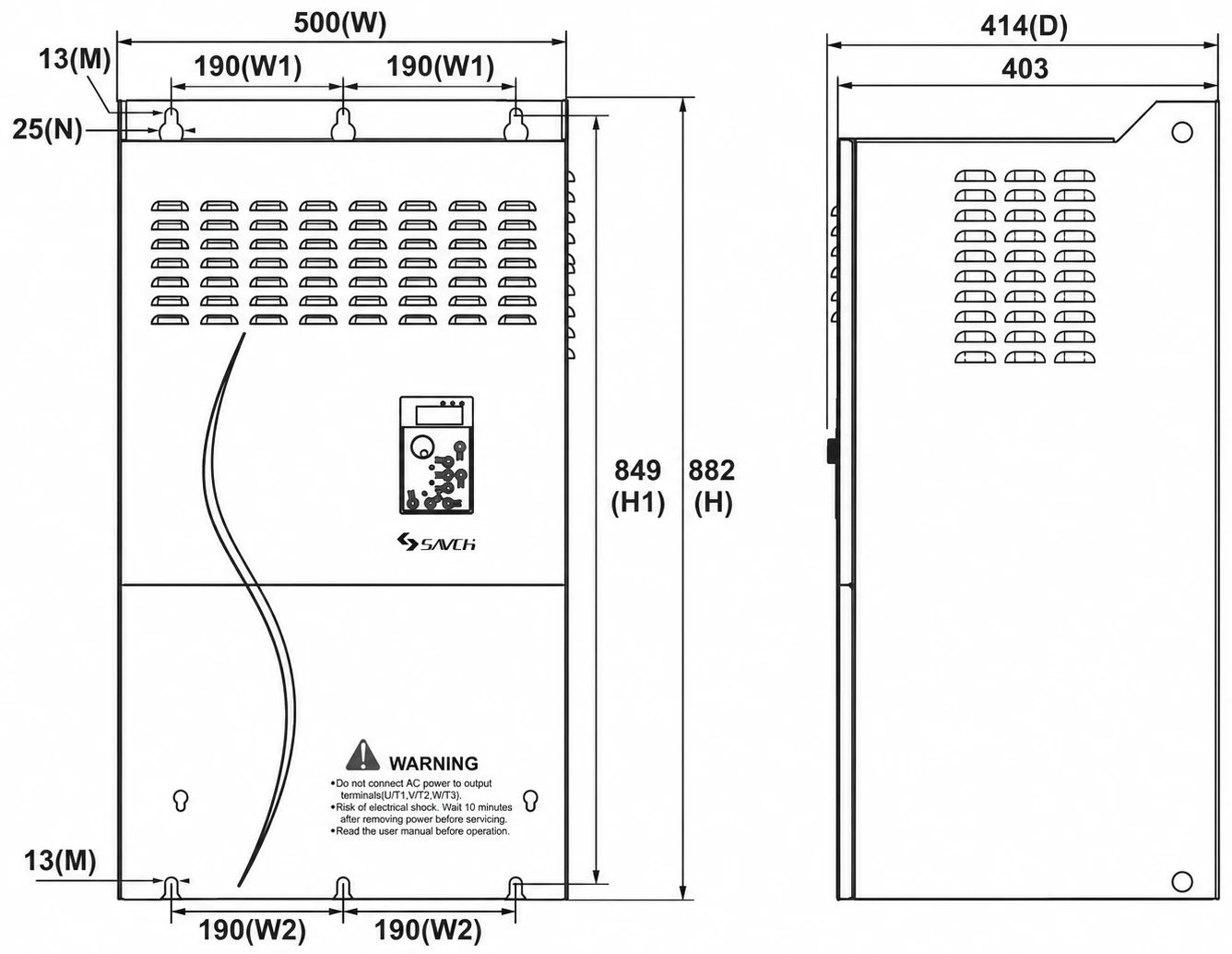

S3100A/E Size 10 — bản vẽ kích thước mặt trước, mặt bên và mặt đáy — Size 10S3100A/E-4T220G/250P4T250G/280P4T280G/315P4T315G

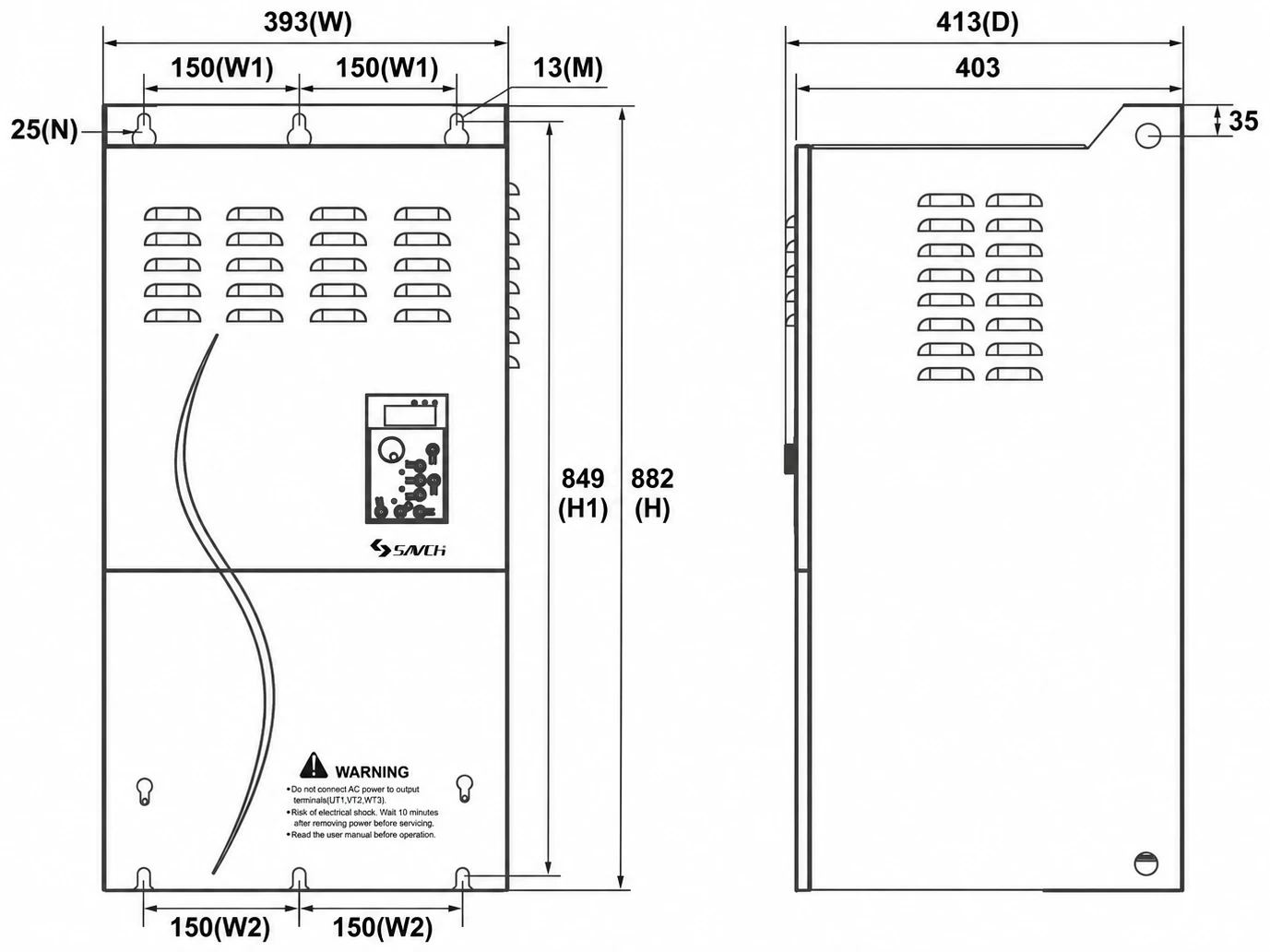

S3100A/E — bản vẽ kích thước khung rộng 393 mm, cao 882 mm — Khung 393 × 882 mm

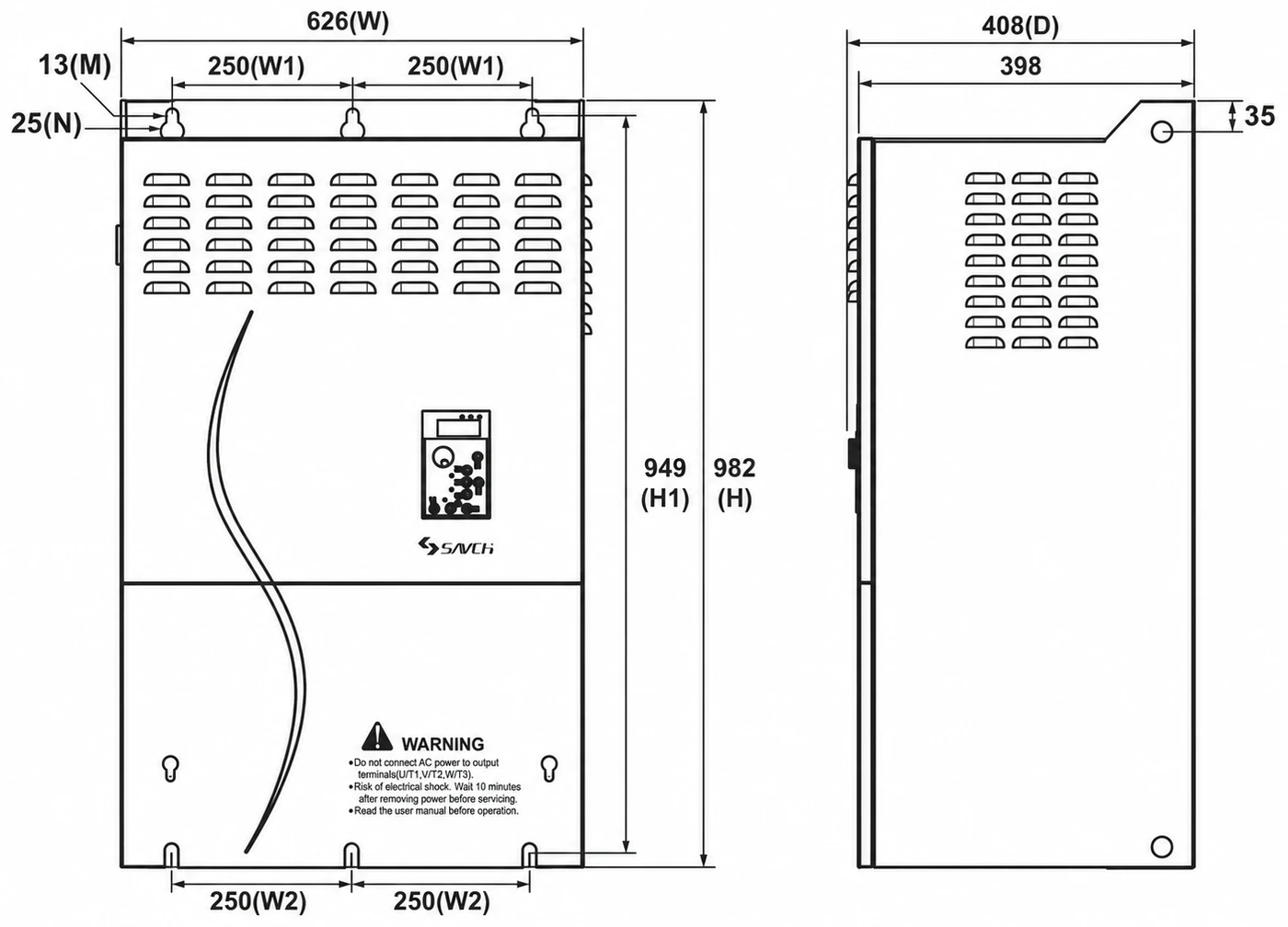

S3100A/E Size 11 — bản vẽ kích thước mặt trước, mặt bên và mặt đáy — Size 11S3100A/E-4T315G/355P4T355G/400P4T400G/450P

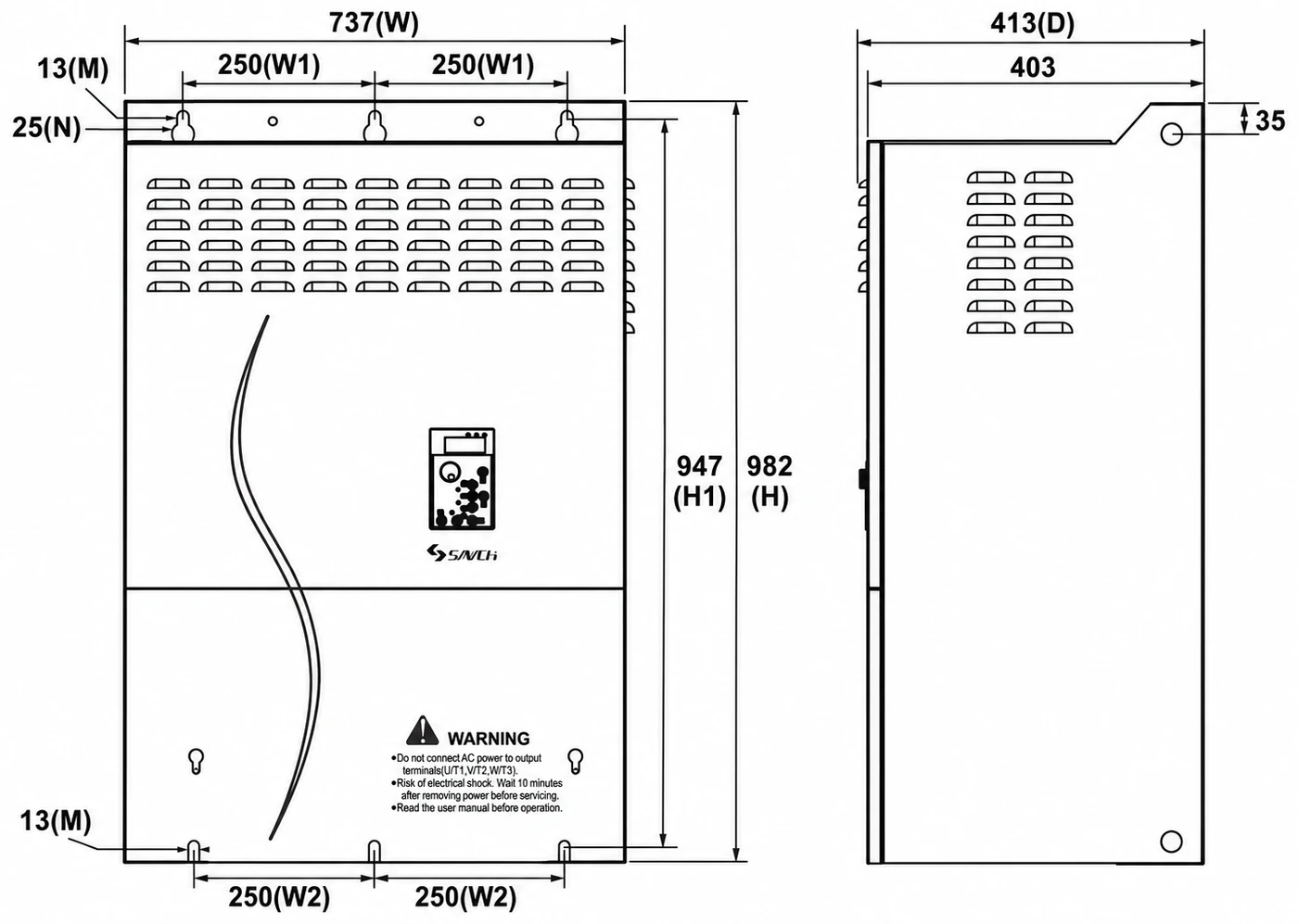

S3100A/E Size 12 — bản vẽ kích thước mặt trước, mặt bên và mặt đáy — Size 12S3100A/E-4T450G/500P4T500G

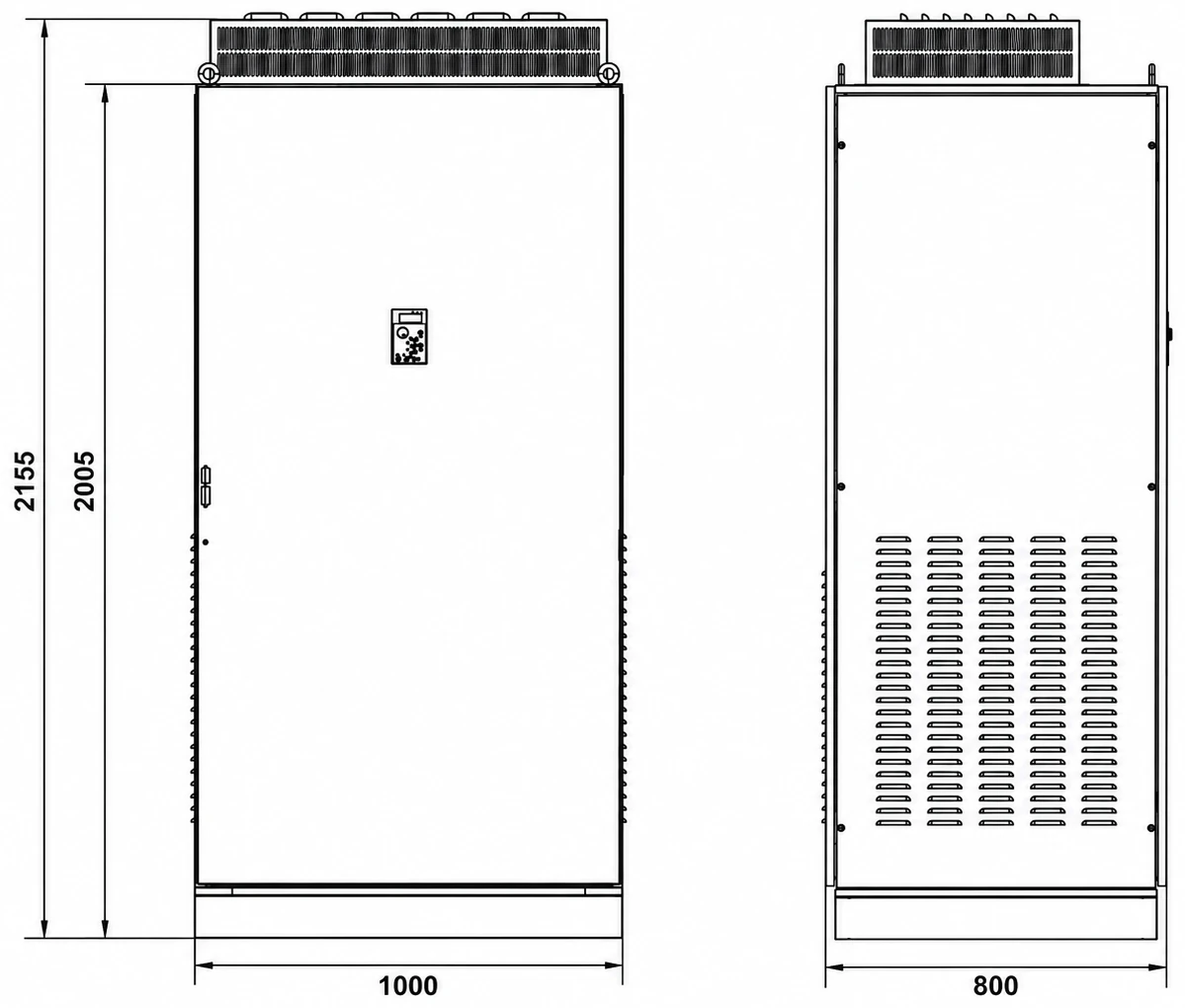

S3100A/E Size 13 — bản vẽ kích thước mặt trước, mặt bên và mặt đáy — Size 13S3100A/E-4T560G4T630G

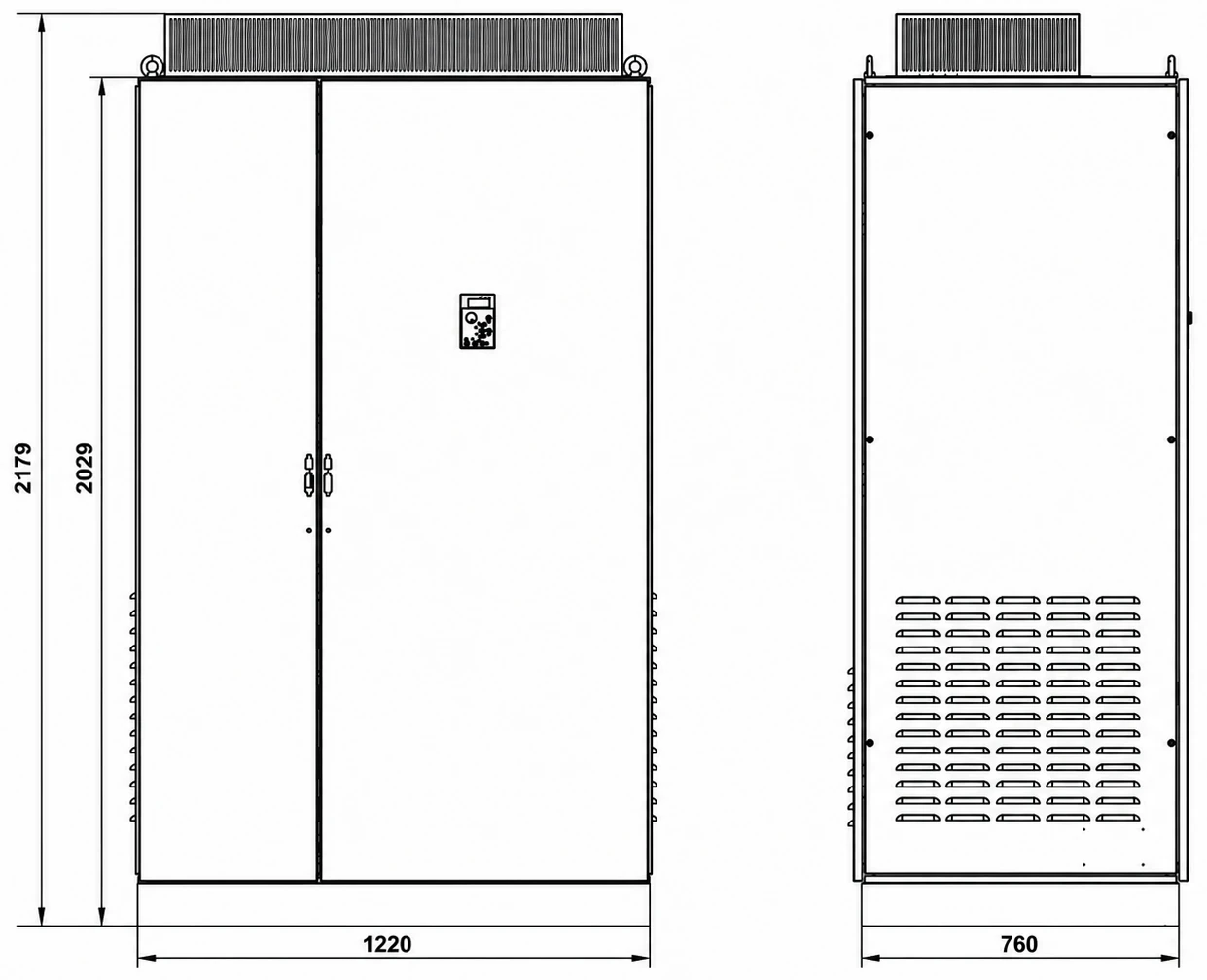

S3100A/E Size 14 — bản vẽ kích thước mặt trước, mặt bên và mặt đáy — Size 14S3100A/E-4T710G4T800G

Kích thước bàn phím

Đơn vị: mm

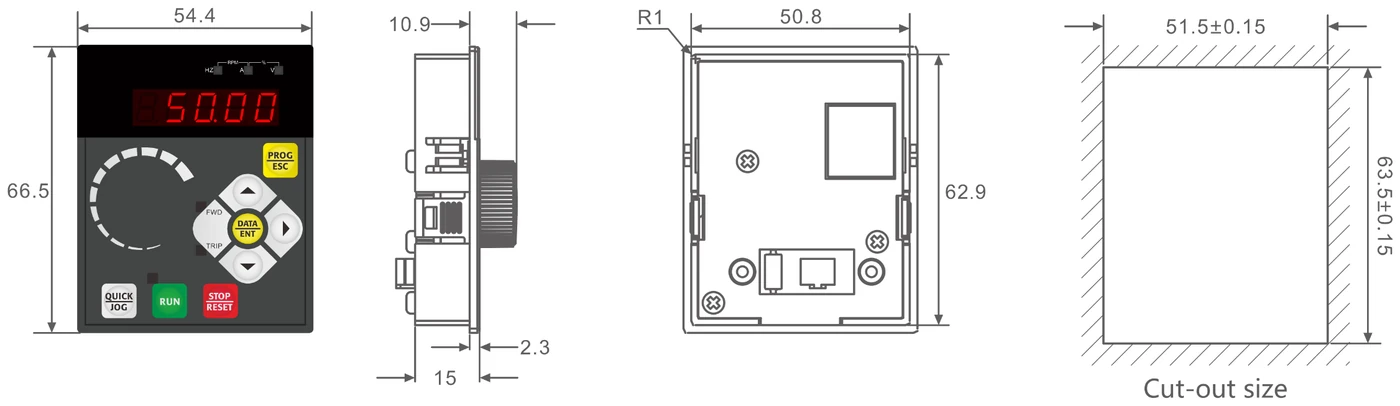

Bàn phím HCA-OP-A2 — mặt trước, mặt cạnh, mặt sau và kích thước lỗ khoét — Bàn phím — từ 18.5 kW trở xuống

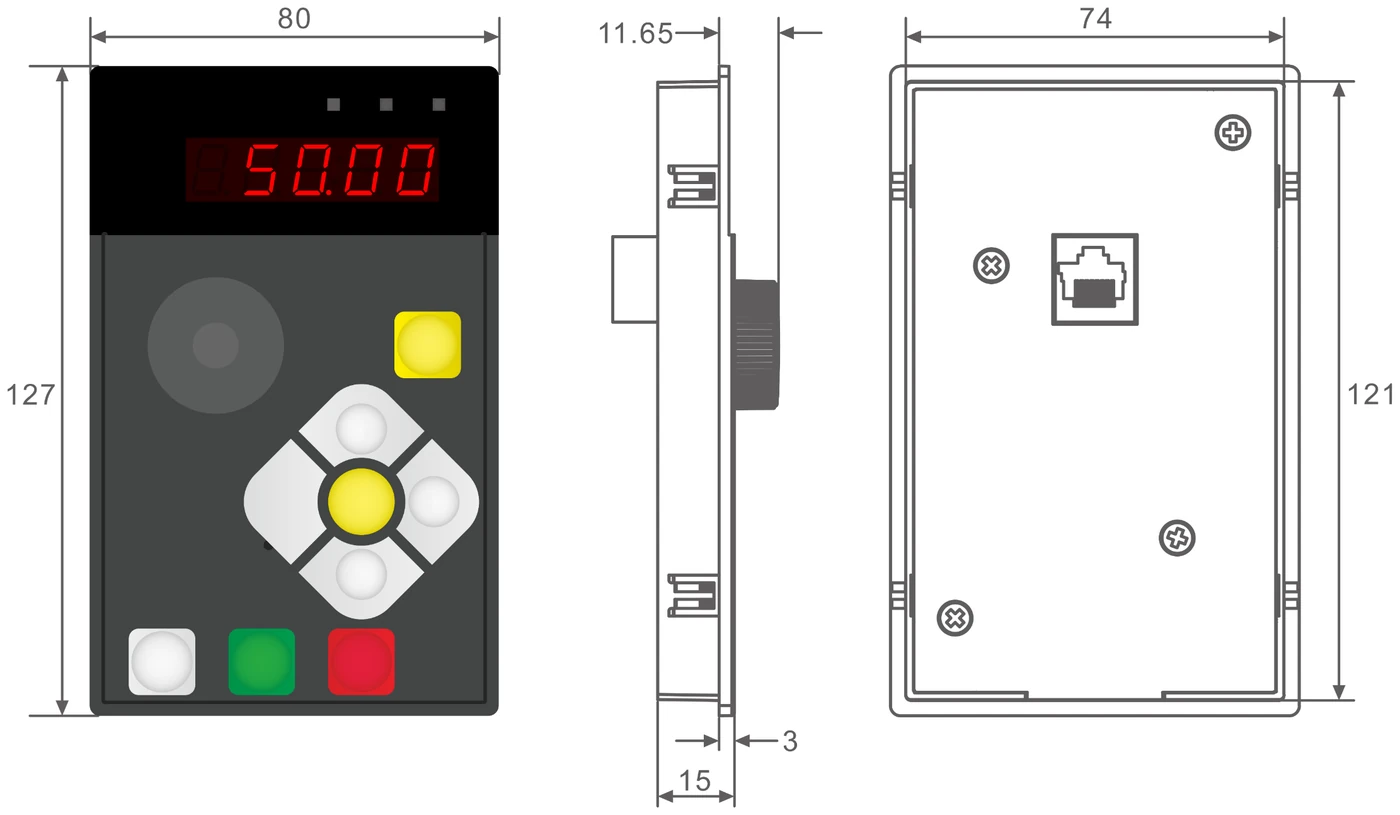

Bàn phím HCA-OP-B2 — mặt trước, mặt cạnh và mặt sau — Bàn phím — từ 22 kW trở lên

Bàn phím kéo dài được bằng cáp thông dụng 8 lõi.

Kích thước đế gá bàn phím

Đơn vị: mm

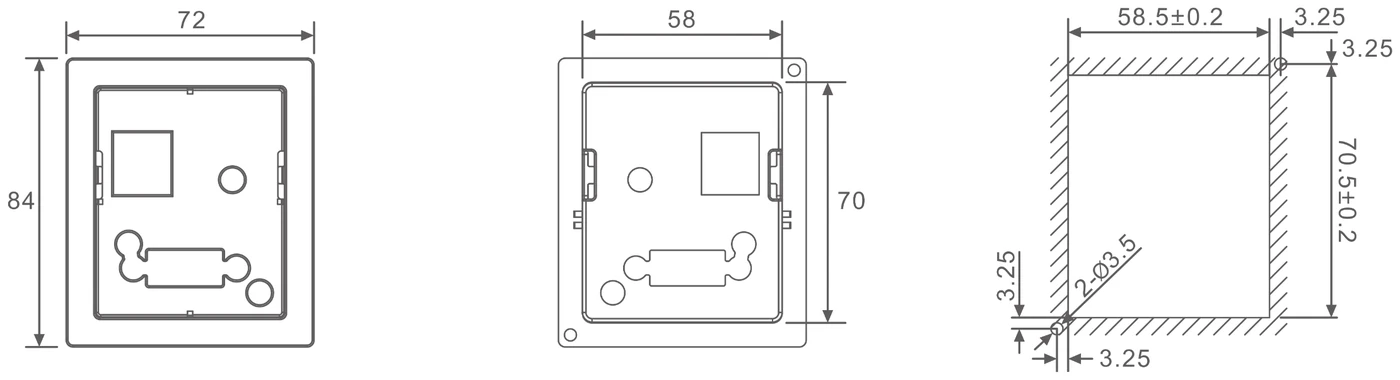

Đế gá bàn phím cho biến tần tới 18.5 kW — mặt trước, mặt sau và kích thước lỗ khoét — Đế gá — từ 18.5 kW trở xuống

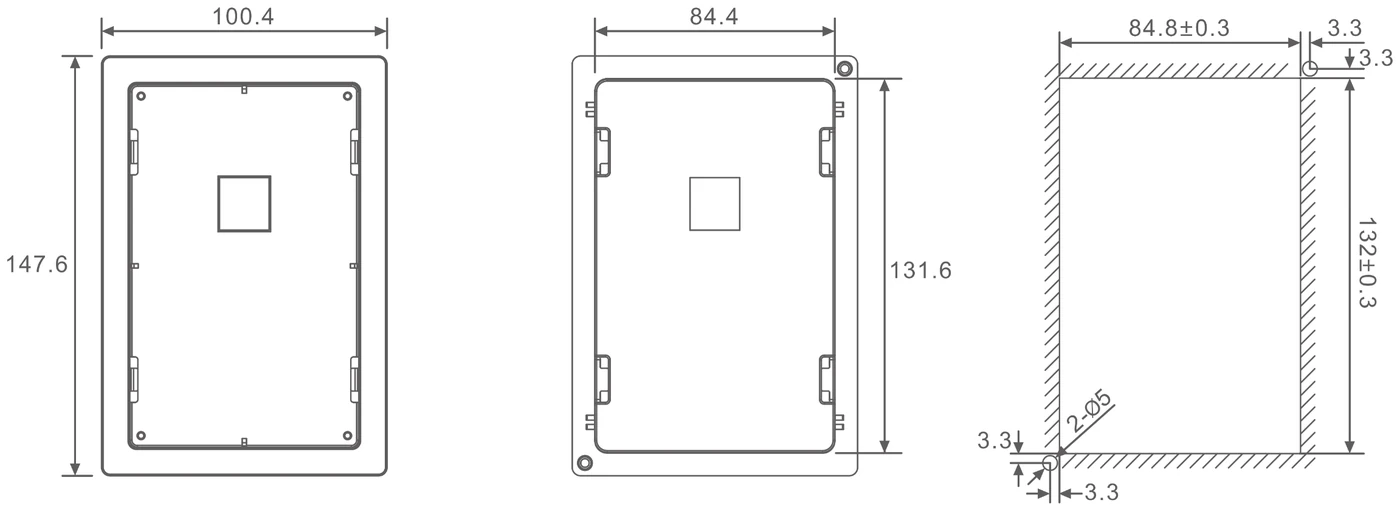

Đế gá bàn phím cho biến tần từ 22 kW — mặt trước, mặt sau và kích thước lỗ khoét — Đế gá — từ 22 kW trở lên

Sơ đồ đấu dây cơ bản

Sơ đồ dưới đây là sơ đồ đấu dây chuẩn của biến tần S3100A/E. Nếu chỉ dùng bàn phím số (HCA-OP-A2 / HCA-OP-B2) thì chỉ cần đấu dây mạch động lực.

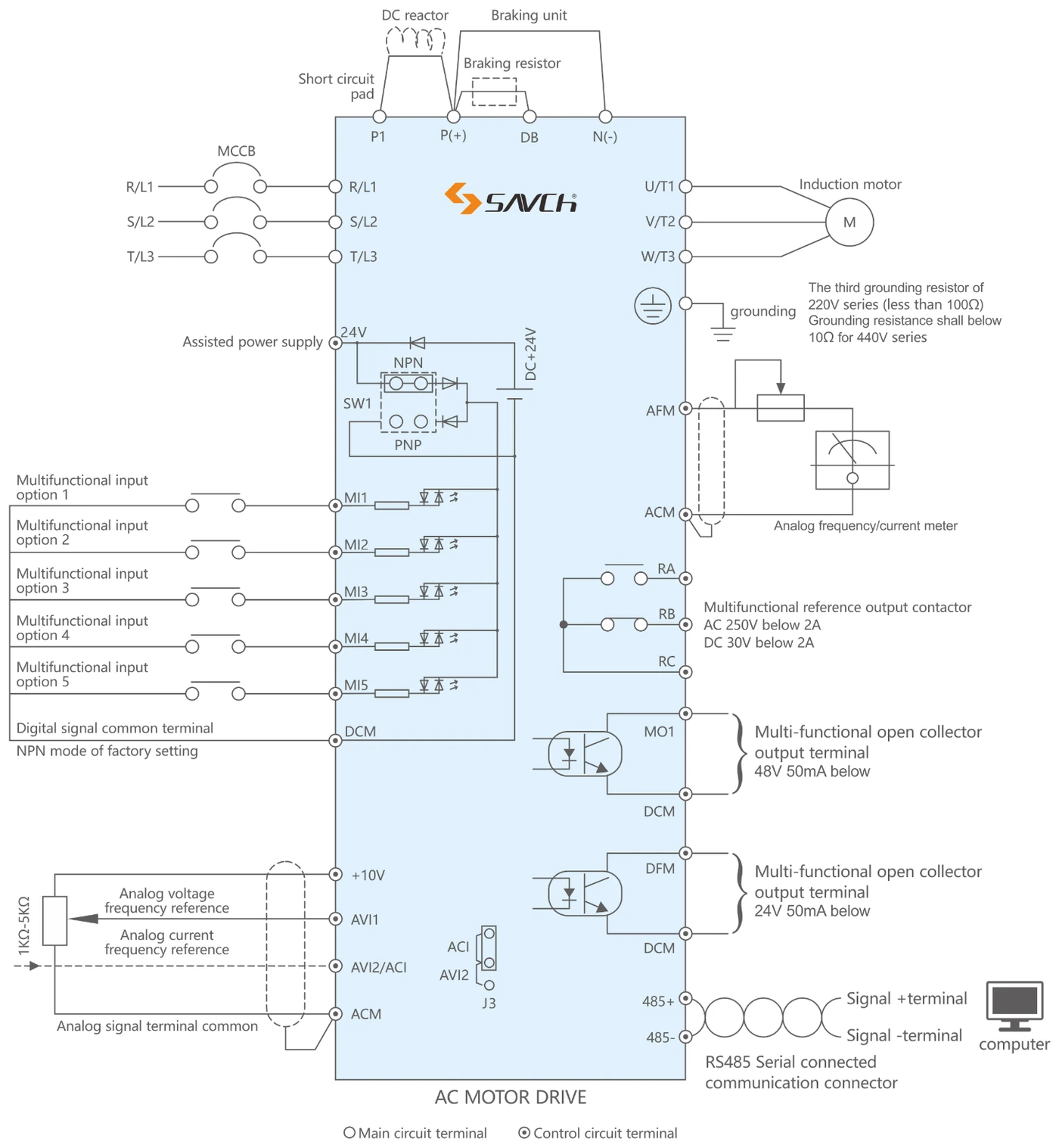

S3100A/E — sơ đồ đấu dây chuẩn: mạch động lực R/S/T và U/V/W, cuộn kháng DC, bộ hãm, terminal đa chức năng MI1–MI5, ngõ ra MO1/DFM, relay RA-RB-RC và cổng RS485 — Sơ đồ đấu dây chuẩn

Ghi chú

Terminal ngoài có hai ngõ vào AVI (AVI1, AVI2); một trong hai dùng chung với ACI và chuyển đổi qua lại được.
Lệnh tần số analog dòng ACI: chọn 4 ~ 20 mA hoặc 0 ~ +10 V làm tín hiệu vào bằng jumper J3.
Terminal ngoài có 5 ngõ vào đa chức năng (MI1 ~ MI5), chọn được cấu hình vào.
Terminal ngoài có 2 ngõ ra cực thu hở (MO1, DFM).
Terminal ngoài có 1 ngõ ra relay (RA-RB-RC).

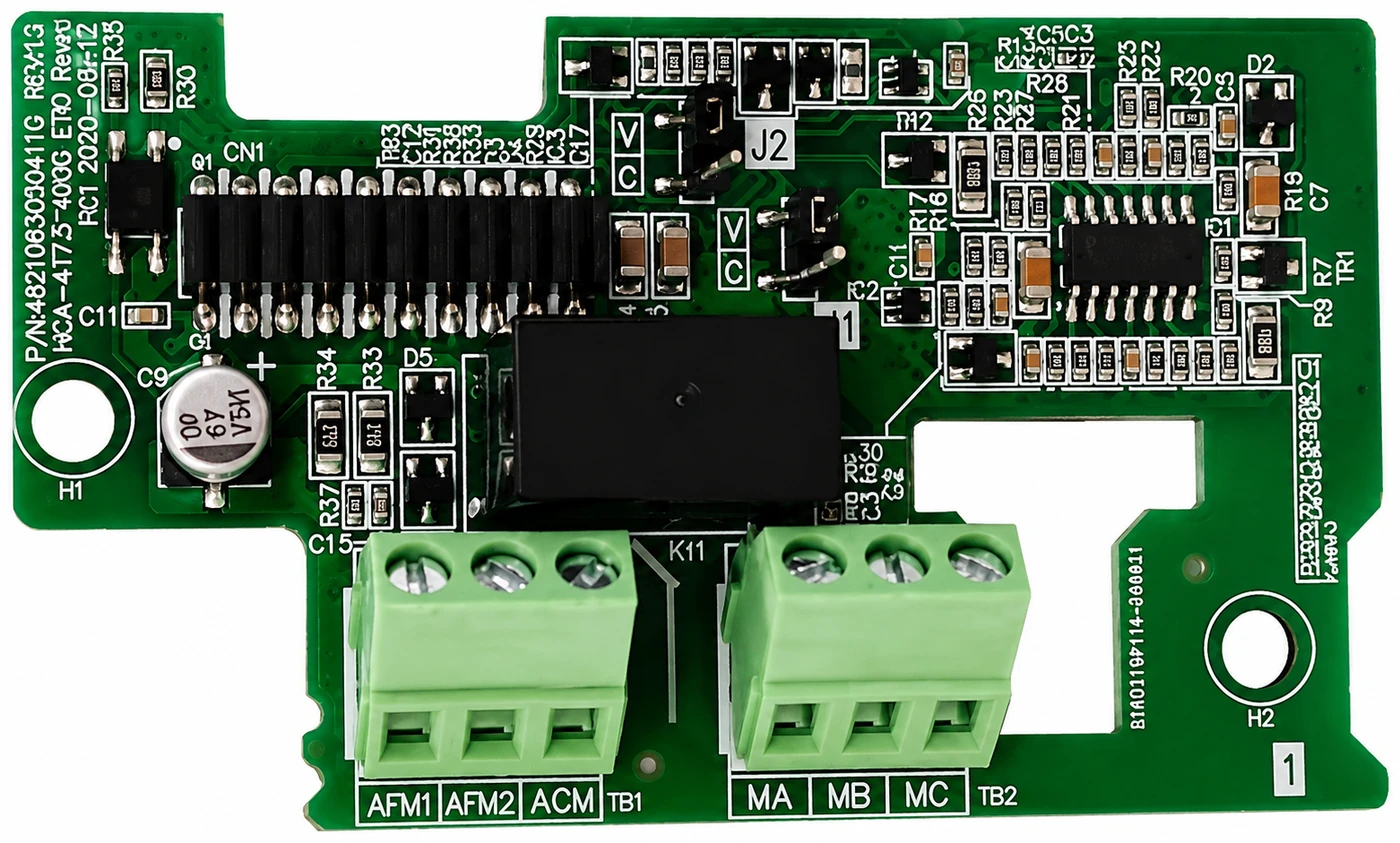

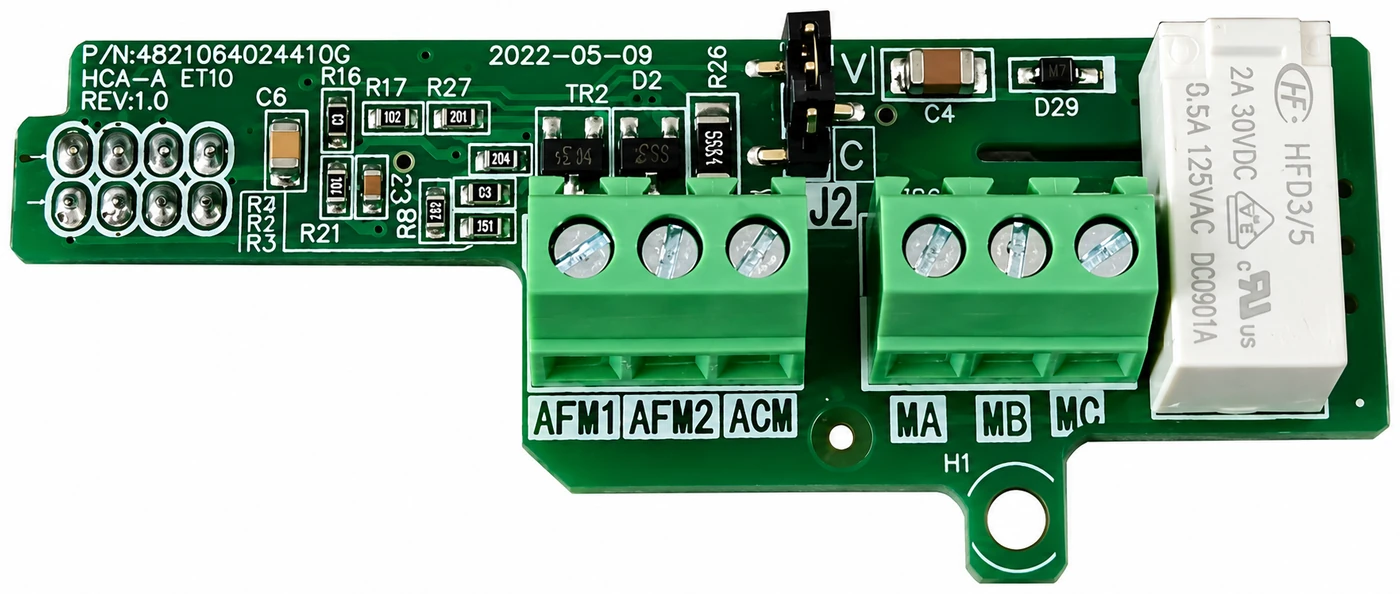

Từ 22 kW trở lên lắp được card mở rộng I/O HCA-EIO-AO/MC1 — cả máy có 2 tín hiệu analog (chọn áp hoặc dòng) và 2 ngõ ra relay.
Cuộn kháng DC, bộ hãm và điện trở hãm được chọn theo yêu cầu. Khi dùng cuộn kháng DC, tháo lá đồng nối tắt giữa P1 và (+) trước khi đấu dây.

[ Phụ kiện tùy chọn ]

Phụ kiện tùy chọn

Card mở rộng HCA-A-ETIO-AOMC1

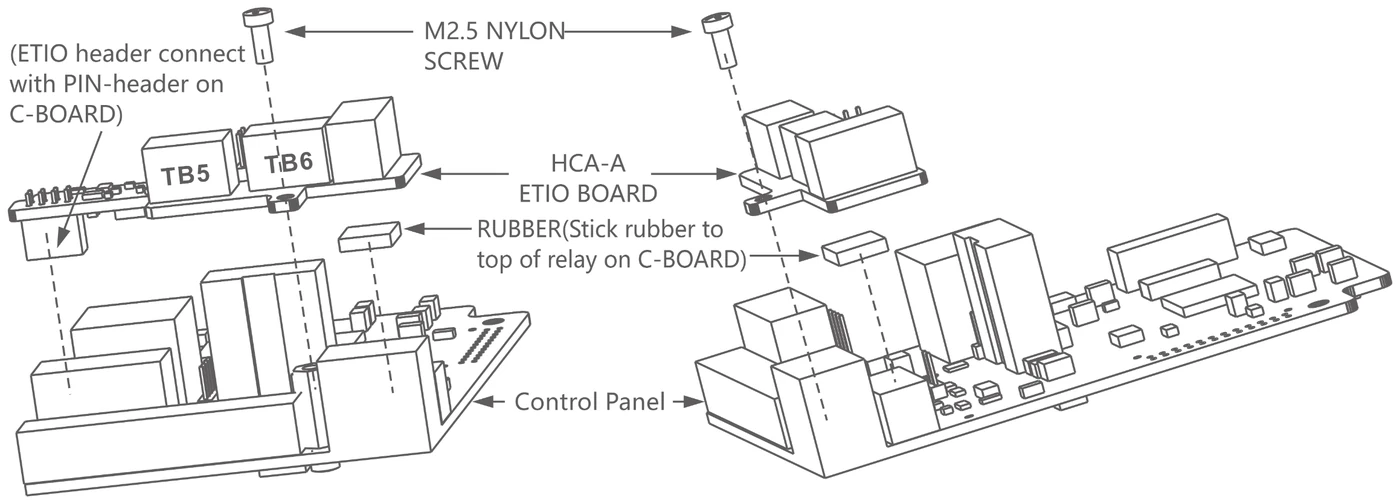

Sơ đồ lắp card HCA-A lên board điều khiển: vít nylon M2.5, chân cắm ETIO, miếng cao su dán lên relay của C-BOARD — Sơ đồ lắp đặt

Mô tả chức năng terminal

Terminal	Tên terminal	Chức năng	Tham số
TB5	AFM1-ACM — ngõ ra analog 1	1. Dòng ra: 0 ~ 20 mA. 2. AFM1 và AFM trên board điều khiển dùng chung một nguồn tín hiệu.	06-07
TB5	AFM2-ACM — ngõ ra analog 2 (chọn áp hoặc dòng bằng jumper J2)	1. Điện áp ra: DC 0 ~ +10 V. 2. Dòng ra: 0 ~ 20 mA.	06-08
TB6	MA-MB-MC — ngõ ra tiếp điểm relay	1. MA-MC thường mở, MB-MC thường đóng. 2. Tiếp điểm: AC 125 V 0.5 A, DC 30 V 2 A.	06-02

Ngõ ra AFM 4 ~ 20 mA: 06-10 = 06-12 = 20.0 (%), 06-11 = 06-13 = 0.80.

Card mở rộng HCA-B-ETIO-AOMC1

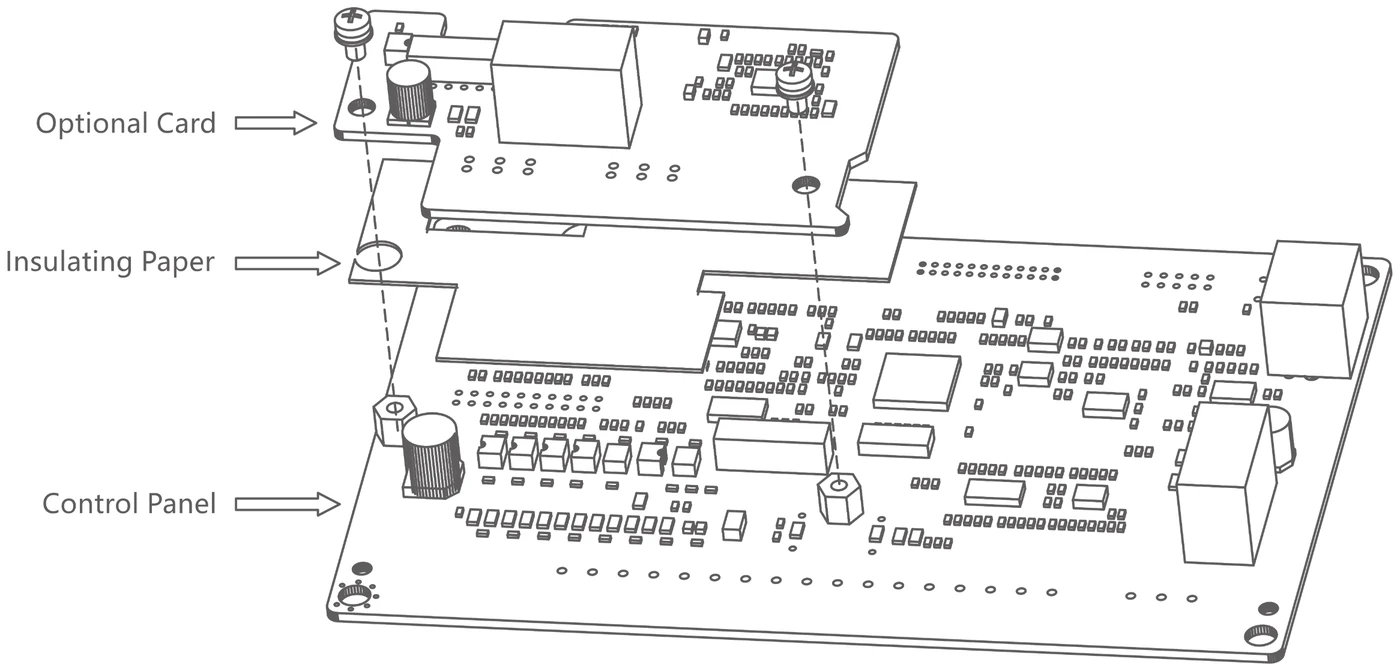

Sơ đồ lắp card HCA-B: card mở rộng, giấy cách điện và board điều khiển xếp chồng — Sơ đồ lắp đặt

Mô tả chức năng terminal

Terminal	Tên terminal	Chức năng	Tham số
TB1	AFM1-ACM — ngõ ra analog 1 (chọn áp hoặc dòng bằng jumper J1)	1. Điện áp ra: DC 0 ~ +10 V. 2. Dòng ra: 0 ~ 20 mA. 3. AFM1 và AFM trên board điều khiển dùng chung một nguồn tín hiệu.	06-07
TB1	AFM2-ACM — ngõ ra analog 2 (chọn áp hoặc dòng bằng jumper J2)	1. Điện áp ra: DC 0 ~ +10 V. 2. Dòng ra: 0 ~ 20 mA.	06-08
TB2	MA-MB-MC — ngõ ra tiếp điểm relay	1. MA-MC thường mở, MB-MC thường đóng. 2. Tiếp điểm: AC 250 V 3 A, DC 30 V 3 A.	06-02

Cần chọn đúng model S3100A / S3100E?

Gửi yêu cầu về tải, điện áp và ứng dụng — kỹ thuật QS tư vấn chọn mã, cáp và phụ kiện đồng bộ.

Liên hệ kỹ thuật

S3100A / S3100E

Giới thiệu sản phẩm

Điều khiển động cơ

Tần số và chức năng

Bảo vệ và vận hành

Bảo trì thuận tiện hơn

Bus DC chung

Đặc tính kỹ thuật

Mô tả chức năng

Cách đọc mã model

Thông số sản phẩm

Thông số theo model

Kích thước ngoài

Kích thước bàn phím

Kích thước đế gá bàn phím

Sơ đồ đấu dây cơ bản

Tài liệu & hướng dẫn

Hướng dẫn

Bản vẽ

Catalogue

Chứng nhận

Phụ kiện tùy chọn

Card mở rộng HCA-A-ETIO-AOMC1

Card mở rộng HCA-B-ETIO-AOMC1

Cần chọn đúng model S3100A / S3100E?
