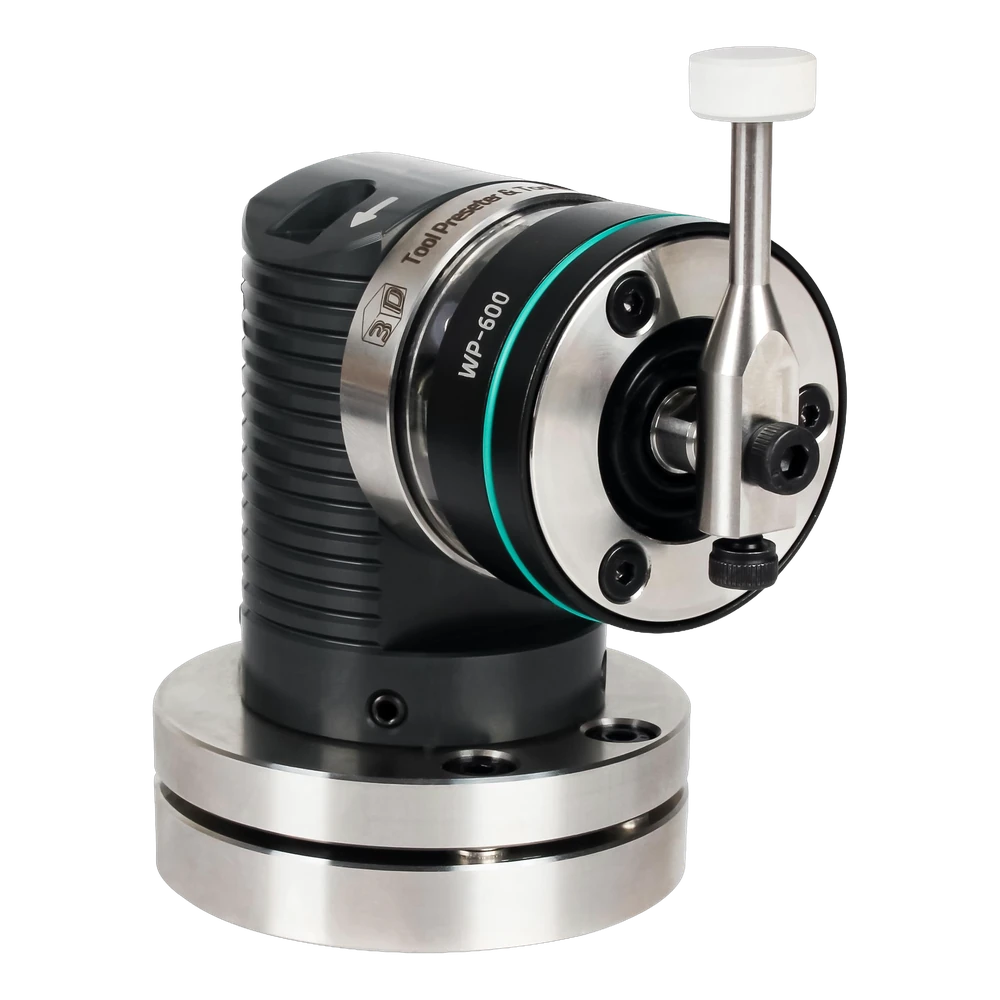

WP-600 là bộ so dao và dò biên 5 hướng cho máy CNC, hỗ trợ kích hoạt theo ±X, ±Y và +Z. Thiết bị có độ lặp lại công bố 0,001 mm, đèn LED báo trạng thái và nguồn hoạt động 24 VDC, phù hợp cho thiết lập dao, rà cạnh và xác định gốc phôi.
Khi dụng cụ chạm vào bề mặt tiếp xúc từ phía trên, WP-600 tạo tín hiệu để bộ điều khiển ghi nhận vị trí trục Z. Giá trị này có thể được sử dụng để tính chiều dài dụng cụ, thiết lập bù dao hoặc cập nhật vị trí chuẩn sau khi thay dao.
Khả năng kích hoạt theo bốn hướng ngang cho phép thiết bị dò cạnh, xác định vị trí bề mặt và hỗ trợ thiết lập tọa độ phôi. Đây là điểm khác biệt quan trọng giữa WP-600 và các bộ so dao một hướng thông thường.
Cơ cấu có độ lệch cho phép theo X–Y và hành trình theo Z giúp giảm nguy cơ hư hỏng ngay lập tức khi quá trình tiếp cận vượt quá điểm kích hoạt trong giới hạn thiết kế. Tuy nhiên, chương trình đo vẫn cần sử dụng tốc độ tiếp cận phù hợp và thiết lập giới hạn hành trình an toàn.
WP-600 hoạt động theo nguyên lý tiếp xúc cơ khí. Khi dao hoặc bề mặt cần đo tác động vào đầu tiếp xúc, cơ cấu bên trong thay đổi trạng thái tín hiệu. Bộ điều khiển CNC nhận tín hiệu này và ghi lại tọa độ tại thời điểm kích hoạt.
Tùy theo chương trình được cài đặt, tọa độ ghi nhận có thể được sử dụng để:
Tính chiều dài hoặc độ lệch dụng cụ.
Thiết lập gốc dao theo trục Z.
Xác định cạnh trái, phải, trước hoặc sau của phôi.
Tính tâm của chi tiết sau khi dò hai cạnh đối diện.
Kiểm tra vị trí chuẩn trước khi bắt đầu gia công.
Kỹ sư QS hỗ trợ chọn model phù hợp, kiểm tra khả năng tương thích với máy CNC hiện có và hướng dẫn lắp đặt.
